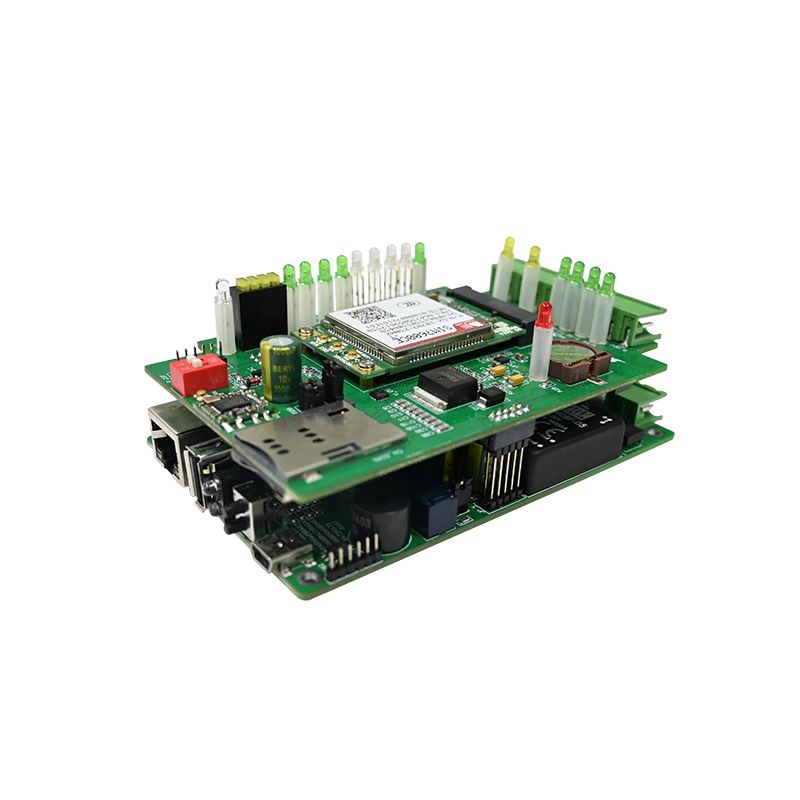

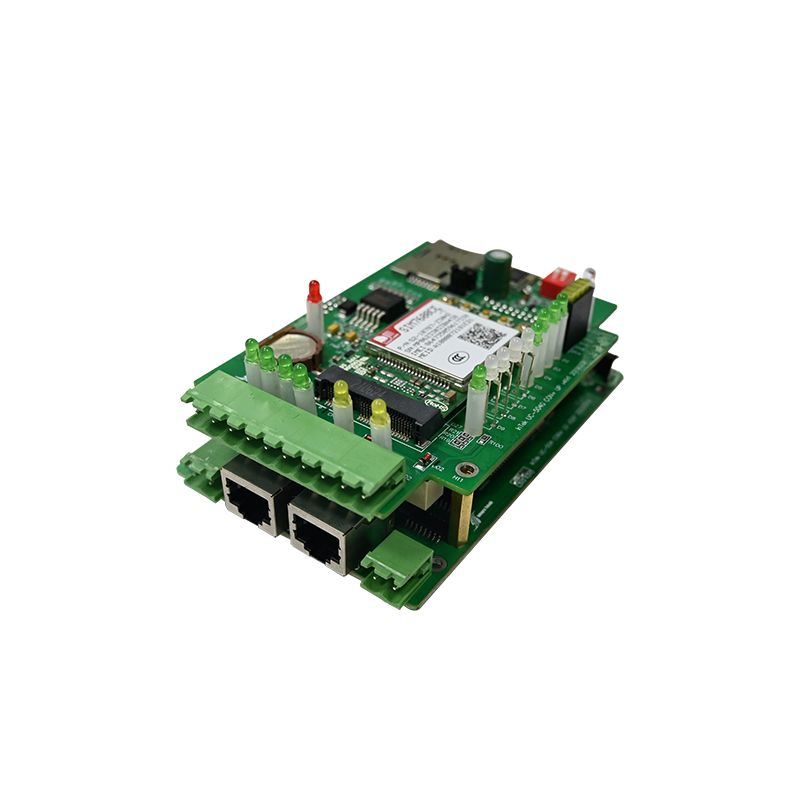

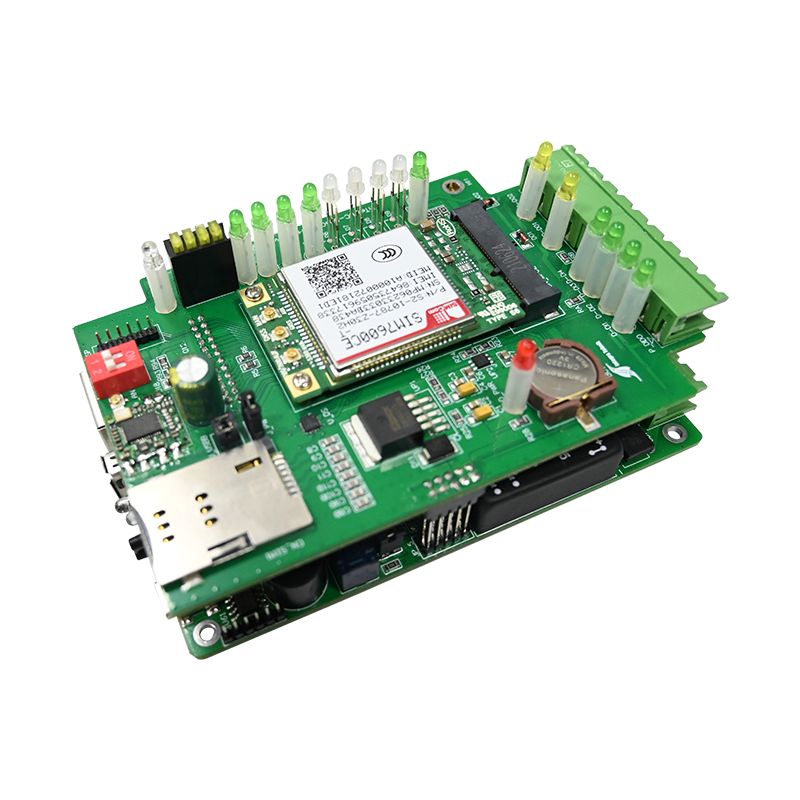

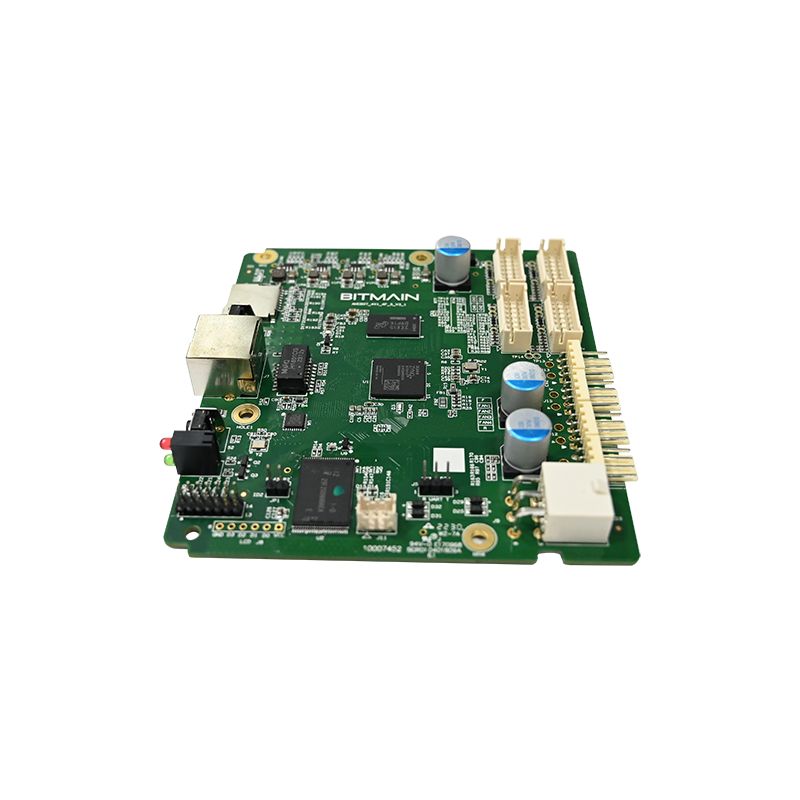

PCBA de contrôle d'accès

Accès UNIXPLOREPCBA de contrôleest développé pour les marques d'équipements de sécurité, les intégrateurs de systèmes de contrôle d'accès et les fournisseurs de solutions de bâtiments intelligents à la recherche de solutions de contrôle d'accès électronique fiables et évolutives. Ce PCBA de contrôle d'accès de qualité commerciale combine un traitement d'authentification rapide, un contrôle de relais stable, une communication cryptée et une gestion hors ligne flexible dans une plate-forme PCB compacte et durable.

Qu'est-ce qu'une PCBA de contrôle d'accès ?

Une PCBA de contrôle d'accès est le cerveau électronique à l'intérieur des lecteurs de cartes, des claviers, des scanners biométriques et des contrôleurs de porte. Il traite les données d'identification, prend des décisions d'authentification et déclenche des actionneurs de verrouillage. Contrairement aux cartes à usage général, une PCBA doit gérer un cryptage de niveau de sécurité, une logique de relais de sécurité et une alimentation ininterrompue lors de brèves pannes.

La sélection d'un PCBA de contrôle d'accès incorrect entraîne des gâches de porte qui ne parviennent pas à se verrouiller, des informations d'identification qui prennent quelques secondes à vérifier ou des blocages complets du système pendant les périodes de trafic élevé.

Fonctions de base d'une PCBA de contrôle d'accès

• Lecture des informations d'identification – Wiegand, OSDP ou entrée série à partir de lecteurs de cartes RFID/hides
• Logique d'authentification – Base de données intégrée (hors ligne) ou relais vers le contrôleur hôte
• Commande relais – Sorties contacts secs pour serrures magnétiques ou gâches électriques
• Surveillance des entrées – Capteur de position de porte (interrupteur à lames) et bouton de demande de sortie (REX)
• Détection anti-effraction – Capteur d’ouverture du boîtier et protection contre l’effraction de la mémoire

App typiqueapapplications

Paramètres techniques détaillés

Les spécifications suivantes représentent une PCBA de contrôle d'accès de qualité commerciale adaptée aux bureaux, aux appartements et aux installations industrielles.

Caractéristiques électriques

Interfaces d'entrée et de sortie

Mémoire et capacité utilisateur

Physique et environnemental

• Dimensions de la carte – 85 mm x 55 mm (standard) ou 100 mm x 70 mm (avec boîtier)
• Montage – Quatre trous de 3,5 mm pour les entretoises
• Température de fonctionnement – ​​-20°C à +65°C
• Température de stockage – -40°C à +85°C
• Tolérance d'humidité – 10 % à 90 % HR (sans condensation)
• Batterie de secours – Circuit de charge optionnel Li-ion 3,7 V ou plomb-acide 12 V

Fonctionnalités de sécurité

• Cryptage – AES-128 pour la communication OSDP
• Détection d'effraction – L'ouverture du boîtier déclenche le verrouillage du relais et la sortie d'alarme
• Minuterie de surveillance – Réinitialisation automatique après 5 secondes de blocage du processeur
• Protection de la mémoire Flash – Vérification de la somme de contrôle au démarrage

Comment cette PCBA de contrôle d'accès se compare

FAQ PCBA sur le contrôle d'accès

Ces trois questions sont posées par les intégrateurs de systèmes de sécurité, les gestionnaires d'installations et les ingénieurs en matériel évaluant les solutions PCBA de contrôle d'accès.

Question 1 : Quelle est la différence entre les configurations de relais de sécurité et de sécurité sur une PCBA de contrôle d'accès, et laquelle dois-je utiliser ?

Répondre:La différence détermine si les portes se verrouillent ou se déverrouillent lors d'une panne de courant. La sécurité intégrée (également appelée alimentation pour ouvrir) signifie que le relais doit être alimenté pour déverrouiller la porte. En cas de coupure de courant, le relais revient à son état de repos, ce qui maintient la porte verrouillée. Ceci est utilisé pour les portes de sécurité, les salles de serveurs et les zones de traitement des espèces où il est plus important d'empêcher les intrus d'entrer qu'une sortie facile. Sécurité intégrée (alimentation pour verrouiller) signifie que le relais doit être alimenté pour verrouiller la porte. En cas de coupure de courant, la porte se déverrouille automatiquement. Ceci est requis par les codes de prévention des incendies pour les sorties de secours, les portes de cage d'escalier et tout chemin de sortie par lequel des personnes doivent s'échapper en cas de panne de courant. La plupart des cartes PCBA de contrôle d'accès fournissent un relais à contact sec configuré en forme C (COM, N/O, N/C). Pour une sécurité intégrée, connectez le verrou à la borne N/O. Pour une sécurité intégrée, connectez la serrure à la borne N/C. Vérifiez toujours les codes de prévention des incendies locaux avant de sélectionner – la NFPA 101 exige une sécurité intégrée sur toutes les portes de sortie dans les bâtiments commerciaux. Pour les portes nécessitant à la fois des normes de sécurité et de conformité incendie, utilisez une serrure à sécurité intégrée ainsi qu'un panneau de batterie de secours qui maintient la PCBA de contrôle d'accès alimentée pendant 4 à 8 heures après une panne de secteur.

Question 2 : Cette PCBA de contrôle d'accès peut-elle fonctionner hors ligne sans connexion réseau, et combien d'utilisateurs peut-elle stocker localement ?

Répondre:Oui. Ce PCBA fonctionne entièrement hors ligne en mode autonome. Toutes les informations d'identification des utilisateurs, les calendriers d'accès et les journaux d'événements sont stockés dans la mémoire flash intégrée. La configuration standard peut accueillir 1 000 utilisateurs avec 10 000 journaux d'événements sans frais supplémentaires. Une version étendue (évolutive sur site via le micrologiciel) peut accueillir 10 000 utilisateurs et 50 000 événements. Le fonctionnement hors ligne nécessite un dispositif de programmation pour charger initialement les utilisateurs – soit une carte maître dédiée (la première carte programmée définit les privilèges d'administrateur), un clavier filaire connecté à une entrée auxiliaire, ou une connexion temporaire d'un ordinateur portable via le port de configuration (TTL ou RS-232). Une fois programmée, la PCBA de contrôle d'accès prend des décisions d'authentification localement en moins de 50 millisecondes. Aucun cloud, aucun PC hôte, aucun câble Ethernet n'est requis. Cela rend les conceptions PCBA hors ligne idéales pour les portails distants, les caravanes de chantier et les petits bureaux où l'installation d'un câblage réseau n'est pas pratique. Pour récupérer les journaux d'événements d'un tableau hors ligne, vous devez connecter un ordinateur portable ou utiliser un périphérique de transfert de données portable. La surveillance en temps réel nécessite une PCBA de contrôle d'accès en réseau avec Ethernet ou Wi-Fi.

Question 3 : Comment câbler un lecteur Wiegand à cette PCBA de contrôle d'accès et quelle est la distance maximale du câble ?

Répondre:L'interface Wiegand utilise trois signaux actifs : Data 0 (D0), Data 1 (D1) et masse (GND). Certains lecteurs nécessitent également une alimentation +12 V. Suivez ce tableau de câblage :

La distance maximale du câble pour Wiegand à 12 V dépend du calibre du fil et de la capacité du câble :

Utilisez un câble torsadé blindé à paire torsadée avec un fil de décharge. Connectez le blindage à la terre uniquement à l'extrémité PCBA du contrôle d'accès (jamais au niveau du lecteur) pour éviter les boucles de terre. Pour les distances dépassant ces limites, installez un répéteur Wiegand ou passez à OSDP (RS-485), qui atteint de manière fiable 1 200 mètres (4 000 pieds). Testez toujours avec un long câble sur le banc avant l'installation finale : la dégradation du signal peut provoquer des lectures de carte intermittentes difficiles à déboguer sur site.

Meilleures pratiques d'installation pour le contrôle d'accès PCBA

Même une PCBA de contrôle d'accès de haute qualité échoue si elle est mal installée. Suivez ces directives.

Emplacement de montage

• À l'intérieur de la zone sécurisée – Placez le contrôleur à l'intérieur de la zone protégée (pas au-dessus de la porte à l'extérieur)
• Hauteur – 1,5 à 1,8 mètres pour l'accès au clavier pendant la programmation
• Boîtier – Utilisez une boîte métallique verrouillable pour les installations commerciales
• Séparation – Gardez les lignes électriques CA (120/240 V) à au moins 30 cm des câbles basse tension.

Directives de câblage pour les relais

Erreurs de câblage courantes

Liste de contrôle des tests avant le déploiement

Exécutez cette séquence sur chaque PCBA de contrôle d’accès avant de quitter le banc.

Procédure de test au banc

1. Appliquez 12 V CC et mesurez le courant (40-60 mA typique au ralenti)
2. Présentez une carte valide – le relais doit cliquer et la LED change d’état
3. Mesurer la continuité entre les bornes du relais N/O (doit se fermer pendant le temps de maintien programmé)
4. Présenter une carte invalide – le relais ne doit pas s’activer
5. Activer l'entrée REX – la porte doit se déverrouiller sans identifiant
6. Ouvrez le boîtier – la sortie d'autoprotection doit changer d'état
7. Simuler l'entrée d'une alarme incendie : tous les relais de sécurité doivent être mis hors tension

Critères de réussite/échec

Référence des spécifications clés

Conservez ce bloc pour référence en matière d'approvisionnement et d'ingénierie.

PCBA de contrôle d'accès – qualité commerciale

• Entrée : 9-24 V CC, 60 mA en veille
• Interface du lecteur : Wiegand 26/34 bits ou OSDP (RS-485)
• Capacité utilisateur : 1 000 (standard) / 10 000 (étendu)
• Journal des événements : 10 000 événements
• Relais : Verrouillage (5A) + Aux (2A)
• Entrées : capteur de porte, REX, verrouillage incendie
• Température de fonctionnement : -20°C à +65°C

• Sécurité : AES-128, chien de garde, détection de falsification
