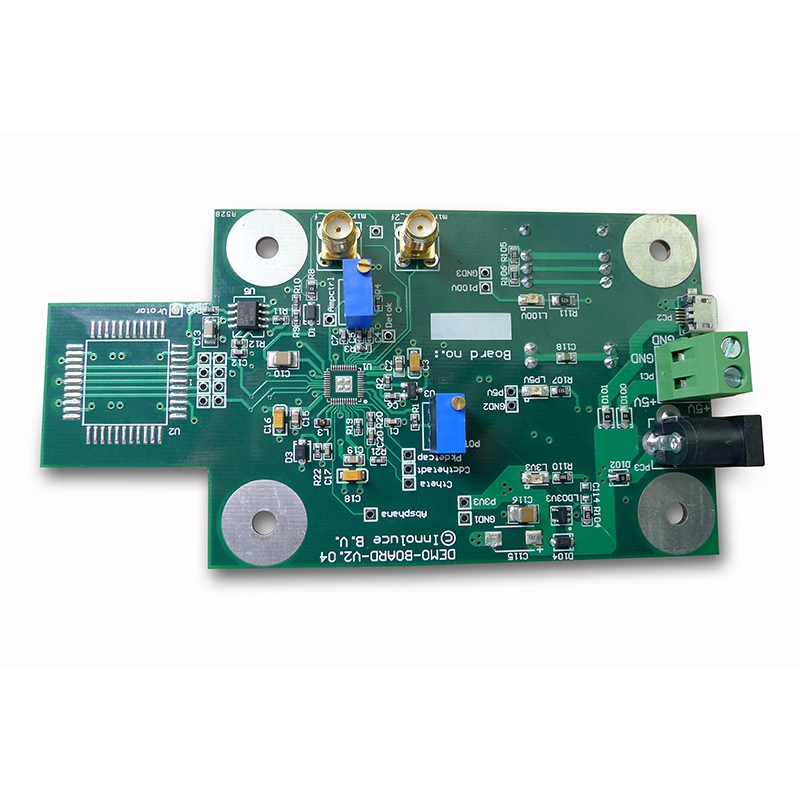

Exigences de fiabilité de base pour le babyphone PCBA
La fiabilité commence par les spécifications. Ne devinez pas les conditions dans la chambre du bébé.
Paramètres environnementaux et opérationnels
ParamètreSpécifications requisesPourquoi c'est importantTempérature de fonctionnement0 °C à 45 °CChauffages de crèche et fenêtres ouvertesTolérance d'humidité10 % - 90 % sans condensationHumidificateurs et baveAutonomie continue72 heures minimumLes parents oublient de chargerSurvie aux chutes1,5 m sur le tapisLes tout-petits jettent les unitésFacteur de marche RF<1 % pour l'unité bébéFaible EMI près du berceau

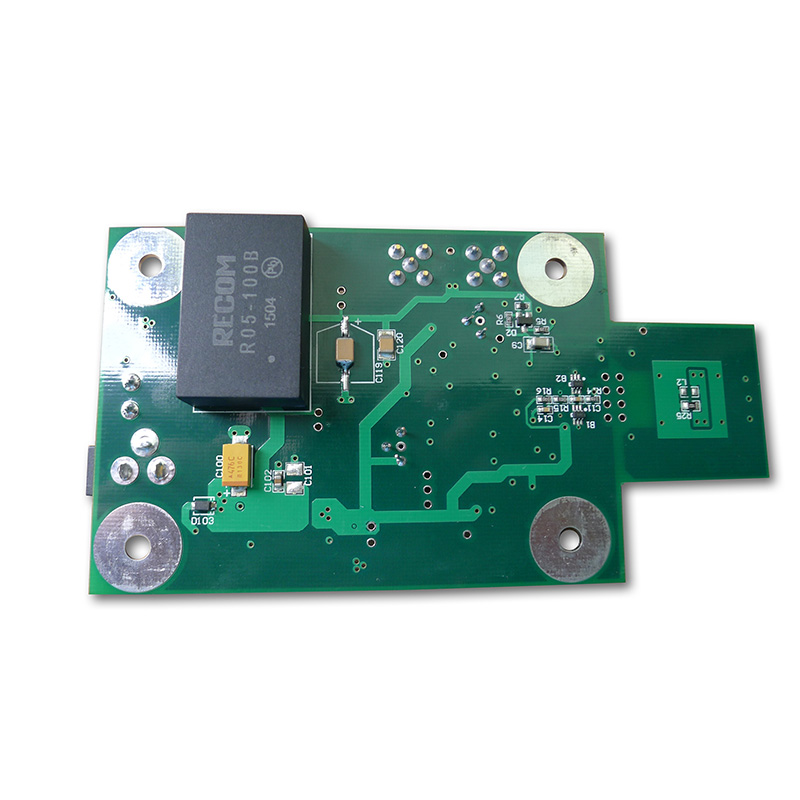

Architecture d'alimentation pour un fonctionnement 24h/24 et 7j/7
Rail d'alimentationComposantFonction de fiabilitéChargeur de batterieChargeur linéaire avec régulation thermiqueEmpêche le feu de lithium3,3 V numériqueDC-DC (commutation 2 MHz)Maintient le bruit au-dessus de la bande audio3,0 V RFLDO à très faible bruit (10 µVrms)Aucun éperon sur 2,4 GHzCœur 1,8 VLDO avec limite de courantProtection MCU contre les courts-circuits
Critique: Ajoutez un supercondensateur (0,47F, 5,4V) après le circuit intégré de protection de la batterie. Cela permet 10 secondes d'enregistrement après un arrêt de batterie faible.
Sélection de composants pour un MTBF élevé
Le temps moyen entre les pannes (MTBF) d'un babyphone PCBA doit dépasser 50 000 heures. Vous trouverez ci-dessous des choix éprouvés.
Chipset et antenne sans fil
Choisissez un chipset avec :
- Sonorisation intégrée(puissance de sortie ≤ +10 dBm pour répondre aux normes de sécurité des nourrissons)
- Écouter avant de parler(éviter les interférences avec les téléphones sans fil)
- Saut de fréquence(40+ chaînes)
Famille de chipsetsAvantageInconvénientSérie Nordic nRF52Faible courant de veille (0,5 µA)Bande passante vidéo limitéeSilicon Labs EFR32Excellent CAN pour l'audioBoîtier plus grand (QFN48)Texas Instruments CC26xx -40°C à +85°CNécessite un symétriseur externe
Choix d'antenne: Utilisez une antenne F inversée méandrée (MIFA) sur le bord PCBA. Gardez un espace de 10 mm par rapport aux objets métalliques (aimants de haut-parleur, blocs-piles).
Entrée et traitement audio
ComposantSpécificationRemarque sur la fiabilitéMicrophoneMEMS, sensibilité -38 dBVCouvercle en silicone pour résistance à la bavePréamplificateurGain 40 dB, bruit < 5 nV/√HzCouplé CA avec HPF 0,1 Hz (supprimer le grondement)Seuil VOXRéglable de -40 à -10 dBFSDhystérésis numérique (3 dB) empêche les vibrationsAmpli haut-parleurClasse D, 1,5 W dans Perle de ferrite 8Ω sur les câbles de sortie (réduire les EMI)
Détection de température (fonction de sécurité critique)
Placez une thermistance (NTC, 10 kΩ à 25°C) sur la PCBA de l'unité bébé, à proximité du circuit intégré de charge. Le micrologiciel doit :
- Enregistrer la température toutes les 30 secondes
- Arrêter la charge à 50°C
- Envoyer une alerte sans fil à l'unité parents à 45°C
Disposition du PCB pour une faible fuite RF et une qualité audio
Un babyphone PCBA bruyant provoque de l'électricité statique et des décrochages. Suivez ces règles.
Pile de couches et mise à la terre
CoucheFonctionContrainteTopRF (alimentation d'antenne, chipset)Guide d'ondes coplanaire avec masseIntérieur 1Masse continuePas de division sous la section RFIntérieur 2Alimentation (3,3 V, 1,8 V)Ilot sous chaque LDOBasAudio, boutons, LEDGardez les traces numériques à l'écart de l'entrée micro
Règle: Placez un condensateur de 0,1 µF sur chaque broche d'alimentation. Utilisez la taille 0402 pour une faible inductance.
Isolation de la masse audio
La masse numérique et la masse analogique doivent se rencontrer en un seul point sous le codec. Utilisez des billes de ferrite (600 Ω à 100 MHz) entre les plans de masse, mais seulement après avoir vérifié l'absence de boucles de masse.
Vérifiez avec l'oscilloscope: Sortie du microphone de la sonde lors de la transmission RF. Le bruit doit rester inférieur à 2 mV crête à crête.
Liste de contrôle de validation et de certification
Avant la production, testez chaque babyphone PCBA par rapport à ces six normes.
Méthode de testCritères de réussite/d'échecDécrochage audioMarchez à 30 mètres avec 3 murs< 3 décrochages par minute d'une durée >100 msAutonomie de la batterieVOX continu à 65 dB SPL> 70 heures pour une batterie de 2000 mAhSécurité de chargeBornes de batterie courtesPCBA entre en mode hoquet, aucun composant au-dessus de 70°Coexistence CRFFonctionne à côté du routeur WiFi (2,4 GHz)Pas permanent désensibilisationRésistance à la baveBrun salin sur le port du microphoneL'audio revient à la normale après séchageDécharge excessiveTension de la batterie 2,8VMCU arrête la RF, maintient le RTC
FAQ - Questions courantes sur le moniteur pour bébé fiable PCBA
Q1 : Quelle est la défaillance cachée la plus courante dans les conceptions PCBA de babyphone ?
UN:Bruit microphonique provenant de condensateurs céramiques placés à proximité du chemin d'entrée audio. Lorsque l'unité bébé vibre (à cause d'un moteur de berceau ou d'un jouet tombé), les capuchons diélectriques de classe 2 (X7R, X5R) génèrent des tensions piézoélectriques jusqu'à 5 mV. Celui-ci se couple au préamplificateur du microphone et produit des clics ou des grondements audibles. La solution est double : 1) Utilisez des condensateurs C0G (NP0) pour tous les couplages et découplages audio dans le premier étage de gain. 2) Si X7R est inévitable, faites pivoter physiquement le condensateur de 90 degrés sur le PCBA afin que la contrainte mécanique s'aligne avec la direction de l'électrode. Validez toujours avec une table vibrante à 20 Hz, 1 Grms.
Q2 : Comment le choix de la composition chimique de la batterie affecte-t-il la longévité du PCBA du babyphone ?
UN:Trois produits chimiques produisent des modes de défaillance très différents :
- Li-ion (18650): Densité énergétique la plus élevée mais nécessite une charge CC/CV précise. Un capteur à coefficient de température négatif (NTC) manquant entraîne un emballement thermique. À utiliser uniquement avec des batteries authentifiées contenant un circuit intégré de protection.
- LiFePO4: Plus sûr (pas d'emballement thermique en dessous de 150°C) et durée de vie plus longue (2000 cycles). Cependant, une tension inférieure (3,2 V nominal) nécessite un convertisseur élévateur pour une logique de 3,3 V, ce qui ajoute du coût et du bruit d'ondulation.
- NiMH(conceptions à faible coût) : Très indulgent mais souffre d’un effet mémoire. Le PCBA doit inclure un circuit de décharge tous les 30 cycles pour recalibrer la jauge de carburant. Sans cela, le temps d'exécution chute de 50 % après 6 mois.
Pour un babyphone PCBA fiable, choisissez LiFePO4 pour la sécurité ou Li-ion de qualité avec double protection contre les surtensions (IC + PTC).
Q3 : Puis-je utiliser la même conception PCBA pour les moniteurs pour bébé audio uniquement et vidéo ?
UN:Non, et tenter cela introduit trois problèmes de fiabilité spécifiques :
- Bande passante mémoire-- L'audio uniquement nécessite 64 Ko de RAM. La vidéo nécessite au moins 2 Mo pour les images compressées. Un PCBA partagé avec une RAM externe ajoute de longues traces qui échouent aux tests ESD.
- Cycle de service RF-- L'audio transmet 10 % du temps. La vidéo transmet 80% du temps. Le même PA 2,4 GHz surchauffe en mode vidéo, diminuant le gain de 6 dB après 20 minutes. Vous avez besoin d'un réseau via thermique sous le PA pour les conceptions vidéo.
- Livraison de puissance-- Le moniteur audio pour bébé PCBA culmine à 200 mA. La vidéo culmine à 600 mA. Une disposition de circuit imprimé courante avec de fines traces d'alimentation (0,25 mm) provoque une chute de tension qui réinitialise le module de la caméra. Les conceptions vidéo nécessitent des traces de 0,6 mm ou un convertisseur abaisseur 1A séparé.
Construisez deux PCBA distincts. L'audio utilise uniquement une carte à 2 couches. La vidéo nécessite 4 couches à impédance contrôlée.
Tests de production pour un risque zéro pour les nourrissons
Chaque babyphone assemblé PCBA doit satisfaire :
Station de testDuréeCritères de rejetBouclage audio10 secondesTHD > 1 % à 1 kHzSimulateur de batterie30 secondesCourant de charge > 50 mA en dessous de 3,0 Sensibilité VRF5 secondesTaux d'erreur de paquets > 1 % à -95 dBmSurchauffe60 secondesTout point > 60°C après une charge complète
Liste de contrôle pour l'examen final de la conception
ArticleConfirmationSchémaToutes les entrées sont dotées d'une protection ESD (contact 8 kV)BOMTension nominale du condensateur ≥ 2 × attendue (par exemple, 10 V pour un rail 5 V)MécaniqueAucun composant haut (hauteur > 4 mm) à proximité des zones de préhensionFirmwareLa minuterie de surveillance réinitialise le MCU si VOX se bloque pendant > 5 minutesConformitéFCC Partie 15 et EN 62368-1 (sécurité audio)
Concevoir un babyphone PCBA fiable signifie donner la priorité à la sécurité du nourrisson plutôt qu'à la réduction des coûts. Une planche bien construite fonctionne silencieusement malgré les poussées dentaires et les crises de colère. Testez dans des conditions réelles de pépinière : machines à bruit blanc, variateurs de lumière et fours à micro-ondes. C'est la seule façon de gagner la confiance des parents.
