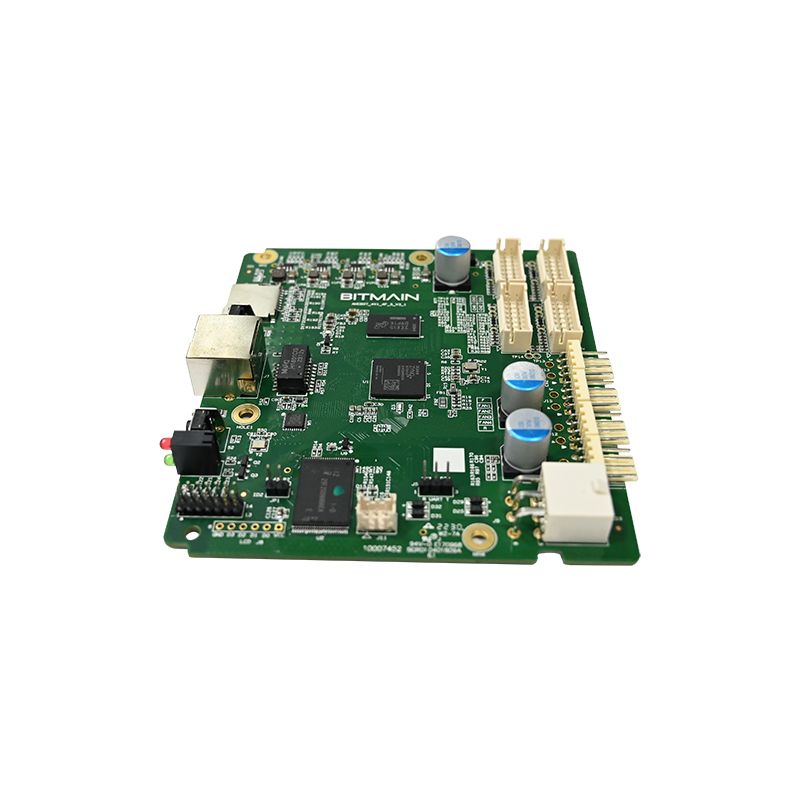

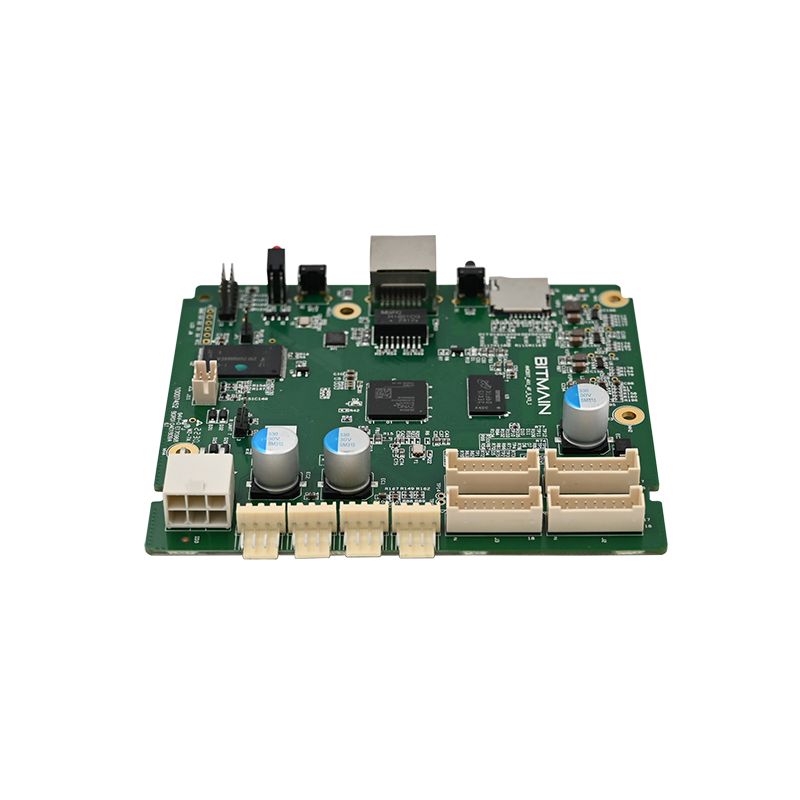

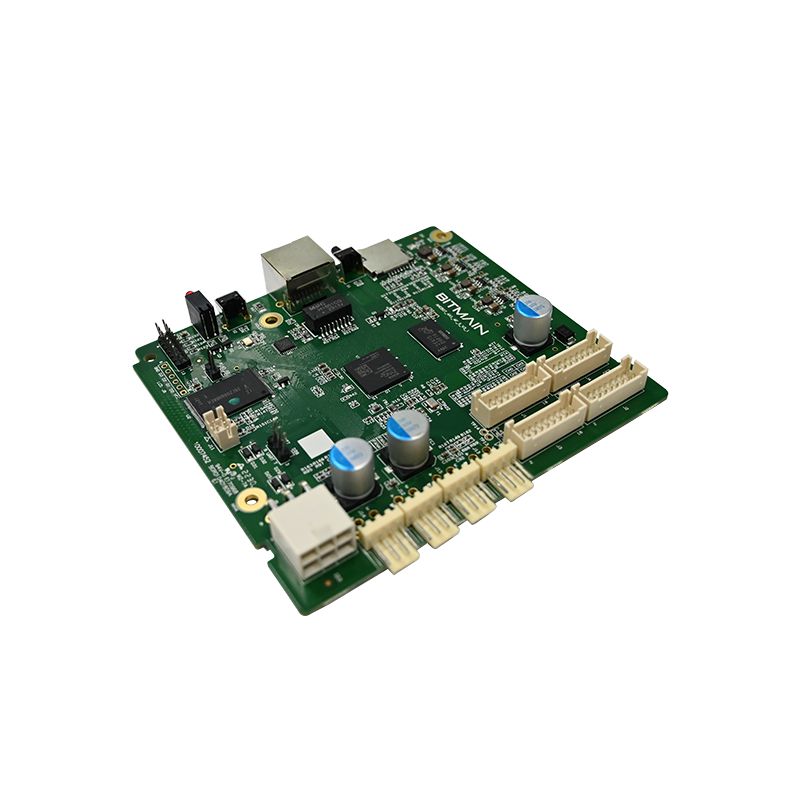

Capteur de mouvement PCBA

Qu'est-ce qu'un PCBA pour capteur de mouvement ?

Un capteur de mouvement PCBA est un ensemble de circuits imprimés conçu spécifiquement pour détecter les mouvements à l'aide de transducteurs infrarouges, micro-ondes ou ultrasoniques. Contrairement aux PCBA à usage général, les cartes de détection de mouvement nécessitent une faible consommation d'énergie, une réponse rapide au réveil et un filtrage du bruit pour éviter les faux déclenchements.

Les ingénieurs sélectionnent un capteur de mouvement PCBA en fonction de trois paramètres : plage de détection, type de signal de sortie et courant de fonctionnement. Un mauvais choix entraîne de fréquentes fausses alarmes ou des détections manquées.

Composants de base d'un PCBA de capteur de mouvement

Chaque PCBA de capteur de mouvement contient ces cinq blocs fonctionnels :

· Élément capteur – PIR (pyroélectrique), Doppler micro-ondes ou transducteur ultrasonique

· Avant analogique – Amplificateur opérationnel avec filtre passe-bande

· Comparateur – Détecteur de seuil avec hystérésis

· Logique de synchronisation – Temps de maintien et période de verrouillage réglables

· Étage de sortie – Relais, transistor ou signal de niveau logique

Applications typiques

Paramètres techniques détaillés de ce capteur de mouvement PCBA

Les spécifications suivantes représentent un PCBA de capteur de mouvement haute performance typique utilisé dans les produits de sécurité commerciaux et résidentiels.

Caractéristiques électriques

Performances de détection

Spécifications physiques et environnementales

· Dimensions de la carte – 32 mm x 28 mm (standard) ou personnalisé

· Trous de montage – Deux de 3 mm de diamètre, 25 mm de centre à centre

· Température de fonctionnement – -20°C à +70°C

· Température de stockage – -40°C à +85°C

· Tolérance à l'humidité – 95 % d'humidité relative sans condensation

· Revêtement conforme – Facultatif (pour une utilisation en extérieur ou humide)

Paramètres réglables (commutateur DIP ou cavalier)

La plupart des conceptions PCBA de capteurs de mouvement incluent des paramètres configurables par l'utilisateur :

Comment ce PCBA de capteur de mouvement se compare aux conceptions concurrentes

Toutes les cartes PCBA de capteurs de mouvement ne fonctionnent pas de la même manière dans des conditions réelles. Le tableau ci-dessous montre les différences critiques.

FAQ PCBA sur les capteurs de mouvement - Réponses d'ingénierie

Ces trois questions sont posées chaque semaine par les ingénieurs matériels, les intégrateurs et les spécialistes des achats évaluant les solutions PCBA de capteurs de mouvement.

Question 1 : Quelle est la différence entre les conceptions PCBA de capteurs de mouvement PIR, micro-ondes et double technologie – et laquelle dois-je choisir ?

Réponse : Un capteur de mouvement PIR (infrarouge passif) PCBA détecte les changements dans le rayonnement infrarouge des corps en mouvement. Il consomme très peu d'énergie (15-30 µA en veille) mais est sensible aux gradients de température et peut se déclencher faussement à cause des bouches d'aération CVC ou de la lumière du soleil. Un capteur de mouvement à micro-ondes PCBA émet des RF de faible puissance (généralement 5,8 GHz ou 10,525 GHz) et mesure le décalage Doppler. Il détecte à travers les boîtiers en plastique et ignore la température, mais consomme un courant plus élevé (15-25 mA) et peut pénétrer dans les murs, provoquant une fausse détection dans les pièces adjacentes. Un capteur de mouvement PCBA à double technologie contient à la fois des capteurs PIR et micro-ondes et se déclenche uniquement lorsque les deux détectent un mouvement. Cela élimine presque toutes les fausses alarmes mais augmente le coût et le courant de veille (2 à 5 mA). Guide de sélection : Pour les éclairages extérieurs alimentés par batterie, choisissez PIR uniquement. Pour la détection de présence en intérieur où les faux déclenchements sont inacceptables, choisissez la double technologie. Pour les portes automatiques où la vitesse compte plus que la consommation d’énergie, choisissez uniquement le micro-ondes. La plupart des modèles PCBA de capteurs de mouvement de sécurité commerciaux utilisent le PIR avec un filtrage avancé des signaux comme meilleur équilibre entre coût, puissance et fiabilité.

Question 2 : Comment puis-je régler la plage de détection et le temps de maintien sur ce capteur de mouvement PCBA, et ces paramètres peuvent-ils être modifiés sans retirer la carte de son boîtier ?

Réponse : Ce capteur de mouvement PCBA propose trois méthodes de réglage. Tout d'abord, les potentiomètres intégrés : l'un étiqueté « SENS » (sensibilité) ajuste la portée de détection de 3 mètres (à fond dans le sens inverse des aiguilles d'une montre) à 12 mètres (à fond dans le sens des aiguilles d'une montre). Une seconde intitulée « TIME » ajuste le temps de maintien de 5 secondes à 10 minutes. Deuxièmement, les commutateurs DIP : la plupart des cartes incluent un commutateur à 4 positions pour des réglages grossiers du temps de maintien, du seuil de lumière et de la polarité de sortie. Troisièmement, pour le réglage à distance, certaines conceptions PCBA de capteurs de mouvement incluent une entrée numérique qui accepte des potentiomètres externes ou des signaux de commande 0-10 V. Pour les réglages sans ouvrir le boîtier, spécifiez un capteur de mouvement PCBA avec un récepteur de télécommande (38 kHz IR ou 433 MHz RF) – cela ajoute environ 1,50 $ au coût de nomenclature. Sans réglage à distance, il faut ouvrir le boîtier et utiliser un petit tournevis pour faire tourner les potentiomètres. Ajustez toujours la sensibilité après le montage à son emplacement final, car les murs environnants et le matériau du sol affectent la plage de détection. Commencez avec une sensibilité de 50 % et augmentez-la uniquement s'il existe des lacunes de couverture.

Question 3 : Quel est le taux de faux déclenchements typique pour ce capteur de mouvement PCBA, et comment la compensation de température réduit-elle les fausses alarmes ?

Réponse : Dans une application correctement installée (pas de lumière directe du soleil sur l'objectif, pas de bouches d'aération à moins de 2 mètres, pas de grandes fenêtres en verre reflétant la circulation en mouvement), ce capteur de mouvement PCBA atteint un taux de faux déclenchements inférieur à un événement pour 200 détections. Sans compensation de température, un capteur de mouvement PIR PCBA peut se déclencher faussement lorsque la température ambiante approche la température de la peau humaine (environ 37°C ou 98°F). À une température ambiante de 30°C, le rapport signal sur bruit chute de 60 % par rapport à 20°C. Ce capteur de mouvement PCBA comprend une thermistance intégrée connectée à un circuit de compensation qui augmente le gain de 2,5 % pour chaque augmentation de 1°C au-dessus de 25°C. A 35°C, le gain est 25% supérieur à celui à 25°C, rétablissant la sensibilité de détection. La compensation réduit également le gain à basse température (inférieure à 10°C) pour éviter les faux déclenchements dus aux courants d'air froid. Les données de terrain provenant d'installations de capteurs de mouvement PCBA dans les climats du Moyen-Orient (températures extérieures atteignant 45 °C) montrent une réduction de 78 % des fausses alarmes lorsque la compensation de température est activée plutôt que désactivée. Activez toujours la compensation pour les espaces extérieurs ou intérieurs non conditionnés.

Meilleures pratiques d'installation pour le capteur de mouvement PCBA

Même le meilleur capteur de mouvement PCBA fonctionne mal s'il est mal installé. Suivez ces directives.

Hauteur et position de montage

· Hauteur recommandée – 1,8 à 2,2 mètres (au niveau de l'épaule jusqu'à la tête)

· En dessous de 1,5 mètre – Manque les mouvements du torse, détecte uniquement les animaux domestiques

· Au-dessus de 2,5 mètres – Couverture au sol réduite, crée des zones mortes directement en dessous

Évitez ces fausses sources de déclenchement

Directives de câblage

· Utilisez une paire torsadée pour que le signal de sortie s'étend sur plus de 10 mètres

· Gardez les fils d'alimentation CA à au moins 30 cm du PCBA du capteur de mouvement.

· Ajoutez un condensateur de 100 nF sur l'entrée d'alimentation en cas de commutation de charges bruyantes (relais, contacteurs).

Test de votre capteur de mouvement PCBA avant l'installation

Un test au banc détecte 90 % des erreurs de configuration. Suivez cette séquence.

Procédure de test au banc

1. Mettez sous tension et attendez 60 secondes pour le préchauffage.

2. Confirmez que le voyant clignote environ une fois toutes les 10 secondes (indique la veille).

3. Traversez le champ de vision à une distance de 3 mètres

4. Vérifiez que la LED s'allume et que la sortie change d'état

5. Marquez le temps jusqu'à ce que la LED s'éteigne (doit correspondre au paramètre de temps de maintien)

6. Répétez avec un fluage lent (0,2 m/s) et une course rapide (2 m/s).

Échecs et causes

Résumé – Référence des spécifications clés

Pour une référence rapide, gardez ce bloc de spécifications à disposition pendant la conception et l’approvisionnement.

Capteur de mouvement PCBA – Configuration par défaut

· Tension : 5-24 V CC

· Courant de veille : 20 µA typique

· Portée de détection : 8 à 12 mètres

· Angle de détection : 120 degrés

· Temps de maintien : réglable de 5 s à 10 min

· Sortie : relais (10 A) ou transistor (100 mA)

· Température de fonctionnement : -20°C à +70°C

· Certifications : conforme aux normes ISO9001 et RoHS
