Analyse des défauts et dépannage dans le traitement PCBA

Dans le processus de PCBA (Assemblage de la carte de circuit imprimé) Le traitement, l'analyse des défauts et le dépannage sont des liens clés pour garantir la qualité du produit et l'efficacité de la production. En identifiant et en résolvant systématiquement les défauts, la fiabilité des produits peut être améliorée et les coûts de production peuvent être réduits. Cet article explorera les types de défauts courants, les méthodes d'analyse et les stratégies de dépannage dans le traitement du PCBA pour aider les entreprises à améliorer la qualité et l'efficacité de la production.

Types de défauts communs

1. Défauts de soudure

Les défauts de soudage sont les problèmes les plus courants dans le traitement du PCBA, notamment le soudage à froid, le soudage à froid, les ponts de soudure et les joints de soudure manquants. Le soudage à froid se manifeste comme un mauvais contact des joints de soudure, entraînant une transmission instable du signal électrique; Les ponts de soudure se réfèrent à la soudure qui coule vers des zones qui ne doivent pas être connectées, formant un court-circuit; Les joints de soudure manquants se réfèrent aux joints de soudure qui ne sont pas entièrement formés, entraînant des problèmes de circuit ouvert.

2. Circuit ouvert de la carte de circuit imprimé

Les problèmes de circuit ouvert se réfèrent au fait que certaines lignes ou joints de soudure sur la carte de circuit imprimé ne forment pas de connexion électrique fiable. Les causes courantes comprennent une mauvaise soudure, des substrats de PCB endommagés et des erreurs de conception.

3. Problèmes de court-circuit

Les problèmes de court-circuit se réfèrent au contact accidentel de deux pièces de circuit ou plus sur la carte de circuit imprimé qui ne doit pas être connectée, entraînant un débit de courant anormal, ce qui peut endommager la carte de circuit imprimé ou les composants. Les causes communes comprennent le débordement de la soudure, le court-circuit en cuivre ou le contact accidentel causé par les contaminants.

Méthode d'analyse des échecs

1. Inspection visuelle

L'utilisation d'un microscope ou d'une caméra à haute magnification pour une inspection visuelle peut détecter les défauts des joints de soudure, les circuits ouverts et les courts-circuits. Une inspection visuelle détaillée de la carte de circuit imprimé peut rapidement identifier les défauts évidents.

Vérifiez les joints de soudure: Observez la forme et l'état de connexion des joints de soudure pour confirmer s'il y a un faux joint de soudure ou un joint de soudure froide.

Vérifiez le circuit: vérifiez si le circuit sur la carte de circuit imprimé est intact et s'il existe un circuit ouvert ou un court-circuit.

Stratégie de mise en œuvre: effectuez régulièrement des inspections visuelles, trouvez et enregistrez des problèmes et prenez des mesures de réparation dans le temps.

2. Test électrique

Les tests électriques comprennent les tests fonctionnels, les tests de continuité et les tests d'isolation, qui peuvent détecter l'état de travail réel et la connexion électrique de la carte de circuit imprimé.

Tests fonctionnels: Effectuez des tests fonctionnels après l'assemblage pour confirmer si la carte de circuit imprimé fonctionne correctement en fonction des exigences de conception.

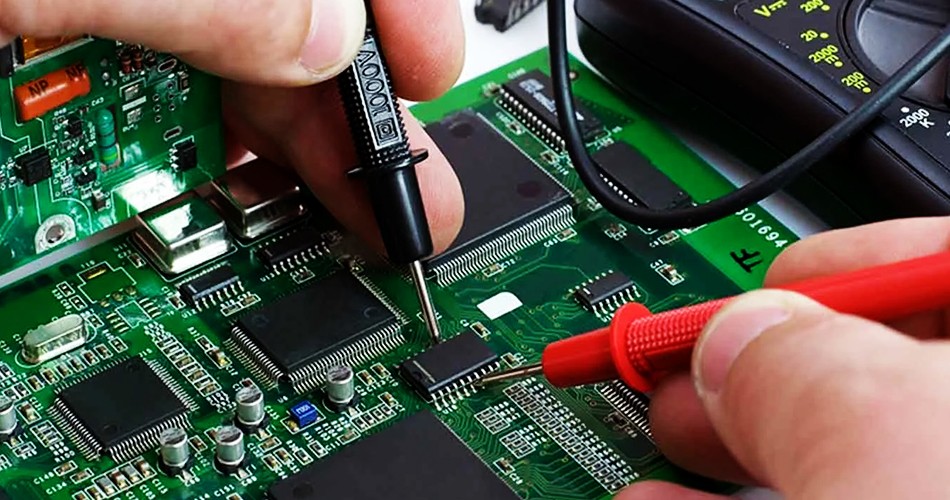

Test de continuité: utilisez un multimètre pour tester les différents points de connexion de la carte de circuit imprimé pour vérifier s'il y a un problème de circuit ouvert.

Test d'isolation: testez les performances d'isolation du circuit imprimé pour s'assurer qu'il n'y a pas de court-circuit accidentel dans diverses parties de la carte de circuit imprimé.

Stratégie de mise en œuvre: effectuer des tests électriques systématiques pendant et après la production pour détecter et résoudre les problèmes en temps opportun.

3. Inspection des rayons X

L'inspection des rayons X est une méthode efficace pour détecter les défauts cachés, en particulier pour détecter les problèmes de joints de soudure qui ne sont pas faciles à observer directement, tels que BGA (réseau de grille à billes).

Vérifiez les joints de soudure: vérifiez la qualité de soudure des joints de soudure BGA par inspection des rayons X pour confirmer s'il existe des joints de soudure froide ou des ponts de soudure.

Détectez la structure interne: vérifiez la structure interne du PCB pour identifier les courts-circuits possibles ou les circuits ouverts.

Stratégie de mise en œuvre: Configurez l'équipement d'inspection des rayons X pour effectuer des inspections internes régulières et spacrées pour assurer la qualité de la soudure.

Stratégie de dépannage

1. Re-dévenant

Pour les défauts de soudure tels que les joints de soudure froide, les joints de soudure froide et les joints de soudure manquants, le redélance est généralement nécessaire pour la réparation. Assurez-vous l'exactitude du processus de soudage et ajustez les paramètres de soudage pour obtenir de bons résultats de soudage.

Nettoyez la surface: Nettoyez la surface de soudure avant de se refroidir pour éliminer les oxydes et les contaminants.

Ajustez les paramètres de soudage: ajustez la température, le temps et la quantité de soudure en fonction des exigences de soudage pour assurer la qualité de la soudure.

Stratégie de mise en œuvre: pour les défauts de soudage, redémarrez et vérifiez les joints de soudure pour garantir que la qualité de la soudure répond aux normes.

2. Remplacer les pièces endommagées

Pour les problèmes causés par les dommages aux composants, tels que les circuits ouverts et les courtes circuits, il est généralement nécessaire de remplacer les pièces endommagées. Assurez-vous que les pièces remplacées répondent aux exigences de conception et effectuez la soudure.

Identifiez les pièces endommagées: Identifiez les pièces endommagées par des tests électriques et une inspection visuelle.

Remplacer: remplacer les pièces endommagées et redémarrer et effectuer des tests fonctionnels.

Stratégie de mise en œuvre: remplacez les pièces endommagées et garantissez que la qualité des nouvelles pièces répond aux exigences.

3. Réparation du substrat PCB

Pour les problèmes de dommages causés par le substrat de PCB, tels que les fissures ou les peelings intercouches, les technologies de réparation de PCB telles que la réparation de circuits et le renforcement du substrat peuvent être utilisées.

Circuits de réparation: Utilisez de la colle conductrice ou du fil conducteur pour réparer les circuits endommagés.

Renforcez les substrats: renforcez le substrat pour réduire le risque de dommages physiques.

Stratégie de mise en œuvre: réparez les substrats PCB et garantissez que les substrats réparés répondent aux exigences d'utilisation.

Résumé

DansTraitement PCBA, L'analyse des défauts et le dépannage sont des liens clés pour assurer la qualité du produit. Grâce à l'identification des types de défauts communs, des méthodes d'analyse des défauts systématiques et des stratégies de dépannage efficaces, le taux de rendement des produits peut être amélioré et les coûts de production peuvent être réduits. L'inspection visuelle régulière, les tests électriques et l'inspection des rayons X peuvent aider à améliorer la qualité de la production et la compétitivité des entreprises en découvrant et en résolvant des problèmes en temps opportun.
