Technologie de détection avancée dans le traitement PCBA

Dans le traitement PCBA (Assemblage de la carte de circuit imprimé), la technologie de détection est cruciale pour assurer la qualité et les performances des produits. Avec l'avancement continu de la technologie, de plus en plus de technologies de détection avancées sont appliquées au processus de traitement PCBA pour améliorer la précision, l'efficacité et la fiabilité de la détection. Cet article explorera plusieurs technologies de détection avancées courantes et leurs applications dans le traitement PCBA.

I. Inspection optique automatique (AOI)

1. Aperçu de la technologie AOI

L'inspection optique automatique (AOI) est une technologie qui utilise un système visuel pour détecter automatiquement les circuits imprimés et est largement utilisé dans le traitement PCBA.

Principe de travail: le système AOI scanne le circuit imprimé via une caméra haute résolution, capture l'image et la compare à la norme prédéfinie pour identifier les défauts et les mauvais points.

Contenu de détection: AOI peut détecter des problèmes tels que la qualité du joint de soudure, l'emplacement des composants, les composants manquants et les courts-circuits.

2. Avantages de AOI

La technologie AOI est rapide, précise et sans contact, ce qui peut améliorer considérablement l'efficacité de détection.

Améliorer l'efficacité de la production: la détection automatisée réduit le temps de détection manuelle et améliore l'efficacité de la production.

Précision élevée: les images à haute résolution et les algorithmes intelligents peuvent identifier avec précision de minuscules défauts et réduire les faux taux de détection.

Ii Détection des rayons X (radiographie)

1. Aperçu de la technologie des rayons X

La détection des rayons X (radiographie) est une technologie de détection qui utilise des rayons X pour voir à travers la structure interne de la carte de circuit imprimé, qui convient aux tâches de détection PCBA complexes.

Principe de travail: les rayons X pénètrent dans la carte de circuit imprimé pour former une image de la structure interne, et des défauts internes tels que le mauvais soudage et les courts-circuits sont détectés en analysant l'image.

Plage d'application: La détection des rayons X est particulièrement adaptée à la détection des composants de montage de surface tels que BGA (Ball Grid Tay) et CSP (paquet d'échelle de puce).

2. Avantages de la détection des rayons X

La technologie de détection des rayons X peut fournir des inspections internes détaillées et détaillées et convient pour détecter les défauts cachés.

Révéler les défauts cachés: il peut détecter les défauts internes invisibles tels que les joints de soudure froide et les perles d'étain pour assurer la fiabilité globale du produit.

Test non destructif: les tests non destructeurs des cartes de circuits imprimés n'affectent pas l'intégrité du produit.

Iii. Détection d'imagerie thermique infrarouge

1. Aperçu de la technologie d'imagerie thermique infrarouge

La détection de l'imagerie thermique infrarouge utilise des caméras infrarouges pour capturer l'image de distribution de température de la carte de circuit imprimé pour détecter des problèmes de surchauffe ou de défaillance thermique possibles.

Principe de travail: la caméra infrarouge capture le rayonnement infrarouge à la surface de la carte de circuit imprimé, la convertit en une image de température et identifie les anomalies en analysant l'image thermique.

Portée de l'application: Convient pour détecter les anomalies thermiques, les zones de surchauffe et les problèmes de gestion de l'alimentation dans les cartes de circuits imprimées.

2. Avantages de la détection d'imagerie thermique infrarouge

La technologie d'imagerie thermique infrarouge peut surveiller les changements de température du circuit imprimé en temps réel et fournir des informations de diagnostic de défaut précieuses.

Détection en temps réel: il peut surveiller la température du circuit imprimé en temps réel et détecter les problèmes de surchauffe potentiels dans le temps.

Détection sans contact: il utilise la détection sans contact pour éviter les interférences physiques avec la carte de circuit imprimé.

Iv. Tests électriques (TIC)

1. Aperçu de la technologie des TIC

Les tests électriques (tests en circuit, TIC) sont une technologie de test pour détecter la fonctionnalité et la connectivité des circuits imprimés. La carte de circuit imprimé est testée par des signaux électriques.

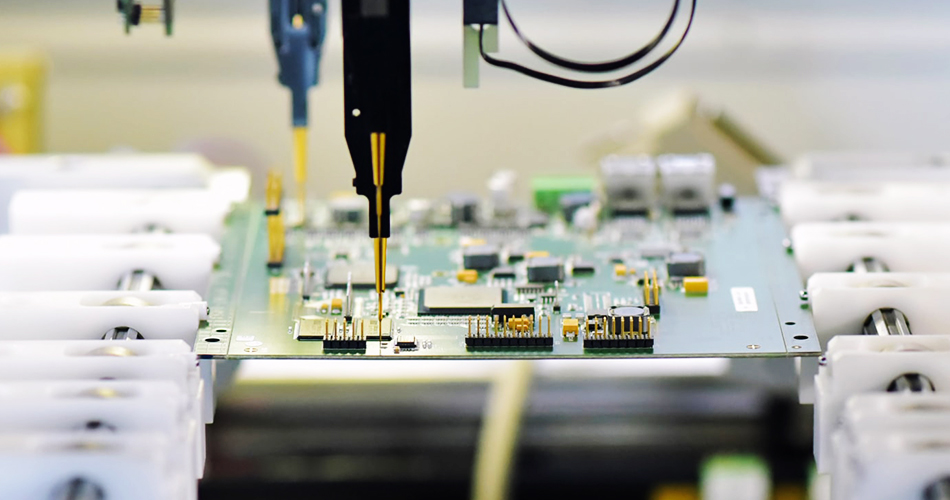

Principe de travail: TIC utilise des sondes de test pour se connecter aux points de test de la carte de circuit imprimé, applique des signaux électriques et mesure la réponse pour vérifier les performances électriques et la connectivité du circuit.

Contenu de détection: le court-circuit, le circuit ouvert, les problèmes de décalage de valeur des composants et de soudage de la carte de circuit imprimé peuvent être détectés.

2. Avantages des TIC

La technologie des TIC peut effectuer des tests de performance électrique complets pendant le processus de production pour assurer la fonctionnalité et la fiabilité de la carte de circuit imprimé.

Test complet: testez de manière approfondie les différents paramètres électriques de la carte de circuit imprimé pour assurer la fonctionnalité du produit.

Haute efficacité: le processus de test automatisé améliore l'efficacité du test et réduit l'intervention manuelle.

V. test fonctionnel

1. Aperçu du test fonctionnel

Test fonctionnelest un test de PCBA dans des conditions de travail réelles pour s'assurer que ses différentes fonctions répondent aux exigences de conception.

Principe de travail: Mettez le PCBA dans un environnement de travail simulé et vérifiez ses fonctions et ses performances en exécutant le programme de test fonctionnel prédéfini.

Portée de l'application: applicable au test de l'état de travail réel et des fonctions de PCBA et de l'évaluation de ses performances dans les applications réelles.

2. Avantages du test fonctionnel

Le test fonctionnel peut simuler des conditions de travail réelles et fournir des résultats de test les plus proches de l'environnement d'utilisation réel.

Test de l'environnement réel: tester dans des conditions de travail réelles pour assurer les performances du PCBA dans une utilisation réelle.

Découverte du problème: il peut découvrir des problèmes fonctionnels et assurer la fiabilité et la stabilité du produit.

Conclusion

DansTraitement PCBA, l'utilisation de la technologie de détection avancée est un moyen important pour assurer la qualité et les performances des produits. En introduisant des technologies telles que l'inspection optique automatique (AOI), l'inspection des rayons X, l'inspection d'imagerie thermique infrarouge, les tests électriques (TIC) et les tests fonctionnels, les entreprises peuvent améliorer la précision de la détection, l'efficacité et la fiabilité. À l'avenir, avec la progression continue de la technologie, ces technologies de détection continueront de développer et d'améliorer encore la qualité globale et l'efficacité de production du traitement PCBA.
