Processus d'assemblage des composants dans le traitement PCBA

Dans PCBA (Assemblage de la carte de circuit imprimé) Le processus d'assemblage des composants est un lien clé pour assurer la fonction et la fiabilité des produits électroniques. Avec l'innovation continue et la complexité des produits électroniques, l'optimisation du processus d'assemblage des composants peut non seulement améliorer l'efficacité de la production, mais également améliorer considérablement la qualité globale des produits. Cet article explorera le processus d'assemblage des composants dans le traitement PCBA, y compris la préparation de pré-assemblage, la technologie d'assemblage commune et la stratégie d'optimisation des processus.

I. Préparation de pré-assemblage

Avant l'assemblage des composants, une préparation suffisante est la base pour assurer la qualité de l'assemblage.

1. Conception et préparation des matériaux

Optimisation de la conception: assurez la rationalité de la conception de la carte de circuit imprimé et effectuez une revue et une vérification détaillées de la conception. Les règles de mise en page et de conception des composants raisonnables peuvent réduire les problèmes dans le processus d'assemblage, tels que les difficultés d'interférence des composants et les difficultés de soudage.

Préparation des matériaux: Assurez-vous que la qualité de tous les composants et matériaux répond aux normes, y compris les spécifications des composants et les performances des matériaux de soudage. L'utilisation de fournisseurs et de matériaux vérifiés peut réduire les défauts du processus de production.

2. Débogage d'équipement

Calibrage de l'équipement: Calibrer avec précision l'équipement clé tel que les machines de placement et les machines de soudage de reflux pour s'assurer que l'état de travail de l'équipement répond aux exigences de production. Maintenir et inspecter régulièrement l'équipement pour éviter les problèmes de production causés par la défaillance de l'équipement.

Paramètres de processus: ajustez les paramètres de l'équipement, tels que la courbe de température de la soudure de reflux, la précision de placement de la machine de placement, etc., pour s'adapter à différents types de composants et conceptions de cartes de circuit imprimées. Assurez-vous que les paramètres de processus peuvent prendre en charge l'assemblage de composants de haute précision.

Ii Technologie d'assemblage commune

DansTraitement PCBA, Les technologies d'assemblage des composants communs comprennent la technologie de montage de surface (SMT) et la technologie d'insertion à travers un trous (THT). Chaque technologie présente des avantages et des inconvénients différents et des scénarios d'application.

1. Technologie de montage de surface (SMT)

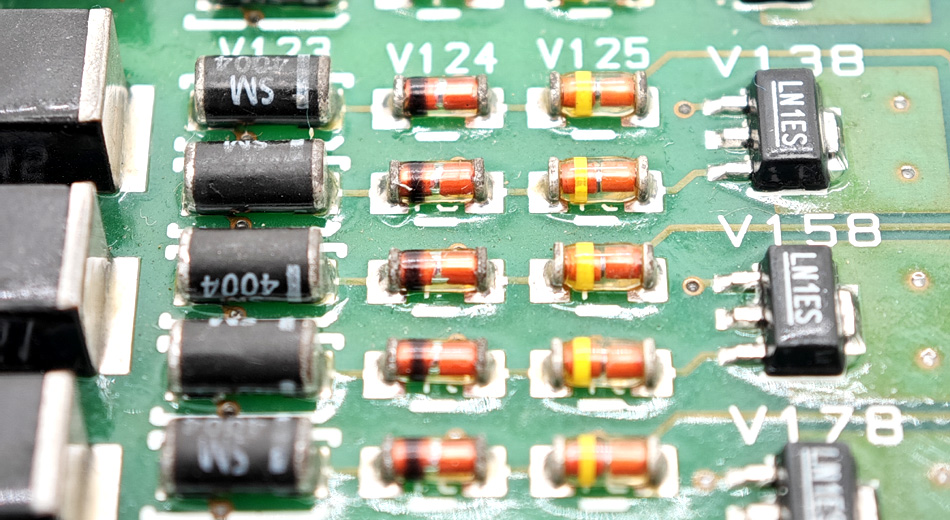

Caractéristiques techniques: La technologie de montage de surface (SMT) est une technologie qui monte directement les composants électroniques à la surface d'une carte de circuit imprimé. Les composants SMT sont de petite taille et de poids légers, adaptés aux produits électroniques à haute densité et miniaturisés.

Débit du processus: le processus SMT comprend l'impression de la pâte de soudure, le placement des composants et le soudage de reflux. Tout d'abord, imprimez la pâte de soudure sur le coussin de la carte de circuit imprimé, puis placez le composant sur la pâte de soudure à travers la machine de placement, et enfin chauffer à travers la machine à souder de reflux pour faire fondre la pâte de soudure et former des joints de soudure.

Avantages: Le processus SMT présente les avantages d'une grande efficacité, d'un degré élevé d'automatisation et d'une forte adaptabilité. Il peut prendre en charge l'assemblage électronique à haute densité et à haute précision, améliorer l'efficacité de la production et la qualité du produit.

2. Technologie à travers (THT)

Caractéristiques techniques: La technologie à travers le trou (THT) est une technologie qui insère des épingles de composants dans les trous de la carte de circuit imprimé pour le soudage. La technologie est adaptée aux composants plus grandes et plus puissants.

Débit de processus: le processus THT comprend l'insertion des composants, le soudage des ondes ou le soudage manuel. Insérez les broches des composants dans les trous à travers de la carte de circuit imprimé, puis complétez la formation de joints de soudure à travers une machine à souder d'onde ou un soudage manuel.

Avantages: Le processus THT convient aux composants avec des exigences de résistance mécanique élevées et peut fournir de fortes connexions physiques. Convient pour l'assemblage de la carte de circuit imprimé de faible densité et de grande taille.

Iii. Stratégie d'optimisation des processus

Afin d'améliorer le processus d'assemblage des composants dans le traitement PCBA, une série de stratégies d'optimisation doit être mise en œuvre.

1. Contrôle de processus

Optimisation des paramètres du processus: Contrôlez avec précision les paramètres clés tels que la courbe de température de la soudure de reflux, l'épaisseur d'impression de la pâte de soudure et la précision de montage des composants. Assurer la cohérence et la stabilité du processus grâce à la surveillance des données et à l'ajustement en temps réel.

Standardisation du processus: élaborez des normes de processus détaillées et des procédures de fonctionnement pour garantir que chaque lien de processus a des spécifications de fonctionnement claires. Les opérations standardisées peuvent réduire les erreurs humaines et traiter les variations et améliorer la qualité de l'assemblage.

2. Inspection de la qualité

Inspection automatisée: utiliser des technologies avancées telles que l'inspection optique automatique (AOI) et l'inspection des rayons X pour surveiller la qualité des joints de soudure et des positions des composants pendant le processus d'assemblage en temps réel. Ces technologies d'inspection peuvent détecter et corriger rapidement les problèmes de qualité et améliorer la fiabilité de la ligne de production.

Inspection des échantillons: effectuer régulièrement des inspections d'échantillons sur le PCBA produit, y compris les inspections de la qualité de la soudure, de la position des composants et des performances électriques. Grâce à des inspections d'échantillons, des problèmes de processus potentiels peuvent être découverts et des mesures en temps opportun peuvent être prises pour les améliorer.

Résumé

Dans le traitement du PCBA, la réalisation de l'assemblage de composants de haute qualité nécessite une préparation suffisante, la sélection de la technologie d'assemblage appropriée et la mise en œuvre de stratégies d'optimisation des processus efficaces. En optimisant la conception, en adoptant des équipements et une technologie avancés, des processus finement contrôlant et des inspections de qualité strictes, la précision et la stabilité de l'assemblage des composants peuvent être améliorées pour garantir les performances et la fiabilité du produit final. Avec le développement continu de la technologie, le processus d'assemblage des composants dans le traitement PCBA continuera d'innover, fournissant un fort soutien pour améliorer la qualité des produits électroniques et répondre à la demande du marché.
