Comment le développement des Dash Cam PCBA évolue : de la sélection des puces à la production de masse

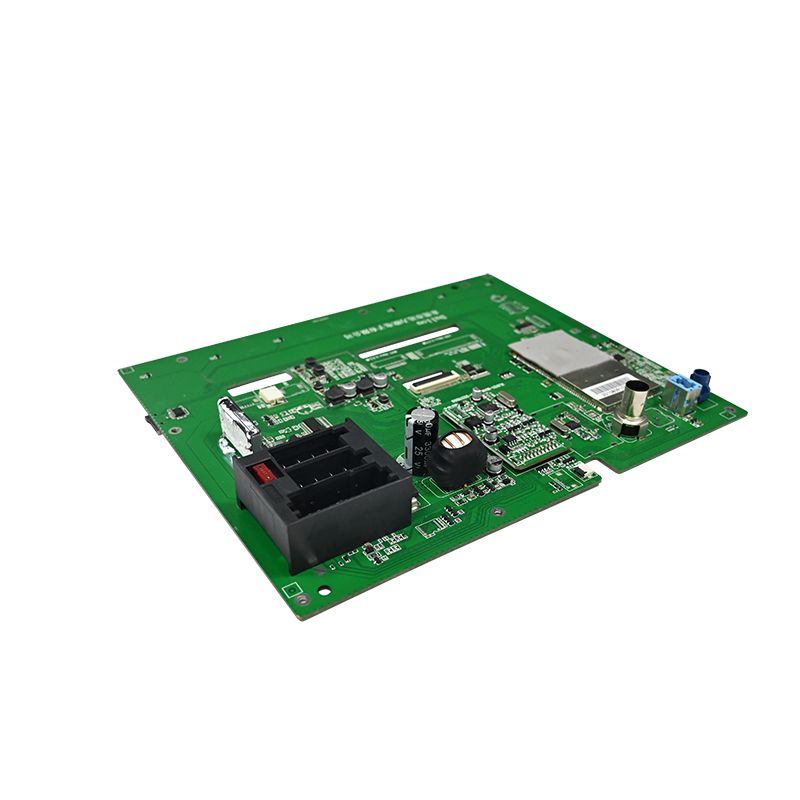

À la base, une caméra embarquée n'est pas définie par son objectif ou son boîtier, mais par sonPCBA(Assemblage de circuits imprimés). Obtenez le bon chipset et la carte stable, et vous avez déjà gagné la moitié de la bataille. S'appuyant sur une expérience réelle de l'industrie, voici un guide simple couvrant la sélection des chipsets, la conception des circuits, la fabrication et les tests.

1. Sélection du chipset : choisissez d'abord le "cerveau", puis construisez autour de lui

Le processeur principal est le cœur du PCBA. Une fois cette décision prise, le reste du circuit, le coût et le plafond de performances sont en grande partie fixés. Actuellement, les options traditionnelles ont chacune leurs propres atouts :

• Ambarella : connu pour son traitement d'image supérieur, son excellente qualité d'image et sa haute efficacité d'encodage. Idéal pour les caméras embarquées 4K haut de gamme, mais le développement est complexe et les coûts de nomenclature sont plus élevés.

• Novatek : Le leader du marché en termes de volume. Offre un excellent rapport qualité/prix, avec des options allant de l'entrée de gamme au haut de gamme (supportant 4K, HDR). Souvent le premier choix pour les produits fabriqués en série.

• Autres (Hisilicon, Allwinner, etc.) : utilisés sur des marchés spécifiques ou des produits sensibles aux coûts.

Ne vous contentez pas de regarder la résolution. Évaluez vos besoins réels : prend-il en charge le double enregistrement avant et arrière ? Quelles sont les performances en basse lumière ? Avez-vous besoin de fonctionnalités ADAS ou AI ? Ceux-ci déterminent la puissance de calcul requise et les capacités ISP (Image Signal Processor).

Une fois le processeur principal choisi, faites attention à ces périphériques clés :

• Gestion de l'alimentation : l'alimentation automobile est notoirement bruyante (9 V à 16 V avec des pointes transitoires). Vous devez utiliser un convertisseur CC-CC à tension d'entrée large avec protection contre les surtensions, les surintensités et l'inversion de polarité. Si le mode stationnement est requis, ajoutez un circuit de détection/protection basse tension pour éviter de vider la batterie de la voiture.

• Capteur d'image : la série Sony IMX (par exemple, IMX335) est un choix courant. Assurez-vous que l'interface MIPI CSI correspond bien au processeur principal.

• Stockage : utilisez eMMC pour le stockage du micrologiciel et un emplacement pour carte TF pour le stockage vidéo. L'emplacement pour carte doit être doté d'une protection ESD.

2. Éléments essentiels de la conception de circuits : l'anti-interférence et la gestion thermique sont des défis clés

Les caméras embarquées sont placées sur les pare-brise, cuisant sous le soleil d'été et gelant en hiver, tout en supportant des vibrations constantes. Cela exige une stabilité et une fiabilité extrêmement élevées de la part du PCBA. Deux problèmes critiques doivent être résolus dès la phase de conception :

2.1 Gestion thermique (dissipation thermique)

Lors de l'enregistrement vidéo 4K, le processeur et le capteur génèrent une chaleur importante dans un boîtier scellé. Une mauvaise gestion thermique entraîne des pannes du système, des artefacts d’image et un vieillissement accéléré des composants. Les solutions efficaces comprennent :

Du cuivre volumineux s'écoule sous le processeur principal, avec des vias thermiques denses se connectant aux couches de cuivre internes et inférieures pour diffuser la chaleur.
Placement stratégique des composants pour répartir les sources de chaleur uniformément et éviter les points chauds localisés.
Concevoir le PCBA pour tirer parti du boîtier métallique ou des dissipateurs de chaleur dédiés pour le refroidissement passif.

2.2 Intégrité du signal et EMI/EMC

Les signaux haut débit (MIPI, DDR) et RF (Wi-Fi, GPS) sont regroupés sur une petite carte. Sans une conception soignée, les interférences provoquent du bruit d’image, des pertes d’images ou une perte de signal.

Contrôle d'impédance : calculez et contrôlez strictement l'impédance différentielle de 100 Ω pour MIPI, USB et d'autres paires différentielles à grande vitesse, ainsi que l'impédance asymétrique de 50 Ω pour les autres traces critiques.
Correspondance de longueur : les paires différentielles et les groupes de données DDR doivent avoir une correspondance de longueur stricte (dans une plage de ± 10 mils) pour garantir une synchronisation appropriée.
Traçage de garde : acheminez les traces au sol le long des signaux critiques (horloge, I2C, audio, vidéo) et ajoutez des vias de liaison pour l'isolation.
Empilement de couches : utilisez un PCB à 4 ou 6 couches avec un plan de masse solide et un plan d'alimentation solide. Acheminez les signaux à grande vitesse sur les couches internes pour utiliser les avions comme blindage.

De plus, placez toujours des diodes TVS sur les connecteurs d'entrée pour la protection ESD, ajoutez des billes de ferrite et des condensateurs à l'entrée d'alimentation pour le filtrage et utilisez une séparation en un seul point entre les plans de masse analogiques et numériques. Ce sont des techniques simples mais très efficaces.

3. Fabrication et contrôle qualité : les gardiens avant la production de masse

Un bon design ne représente que la moitié de l’histoire. Pour expédier un PCBA fiable, des processus de fabrication et de test approfondis ne sont pas négociables.

• Assemblage SMT et inspection AOI : des usines réputées utilisent 3D SPI pour inspecter la qualité de la pâte à souder, des machines de prélèvement et de placement à grande vitesse pour les composants BGA et 0402, et AOI (Automated Optical Inspection) pour détecter les défauts de soudure (ponts, joints froids, composants manquants).

• FCT (Functional Circuit Test) : simulez le fonctionnement réel de la caméra embarquée en allumant le PCBA et en testant chaque fonction : enregistrement, audio, acquisition du signal GPS, réponse des boutons et sortie d'affichage.

• Test de rodage (test de vieillissement) : faites fonctionner le PCBA en continu pendant plusieurs à plusieurs dizaines d'heures dans une chambre à haute température et à haute humidité. Cela expose des défauts latents (comme des joints de soudure intermittents ou des composants thermiquement instables) et constitue une étape critique pour garantir une fiabilité à long terme.

Construire un système fiablecaméra de tableau de bord PCBAest un effort d’ingénierie systématique. Il s’agit de trouver le juste équilibre entre performances, coût, taille physique, dissipation thermique et fiabilité à long terme. En abordant ces considérations pratiques dès le départ, vous pouvez éviter de nombreux pièges courants et rationaliser votre chemin vers un lancement de produit réussi.
