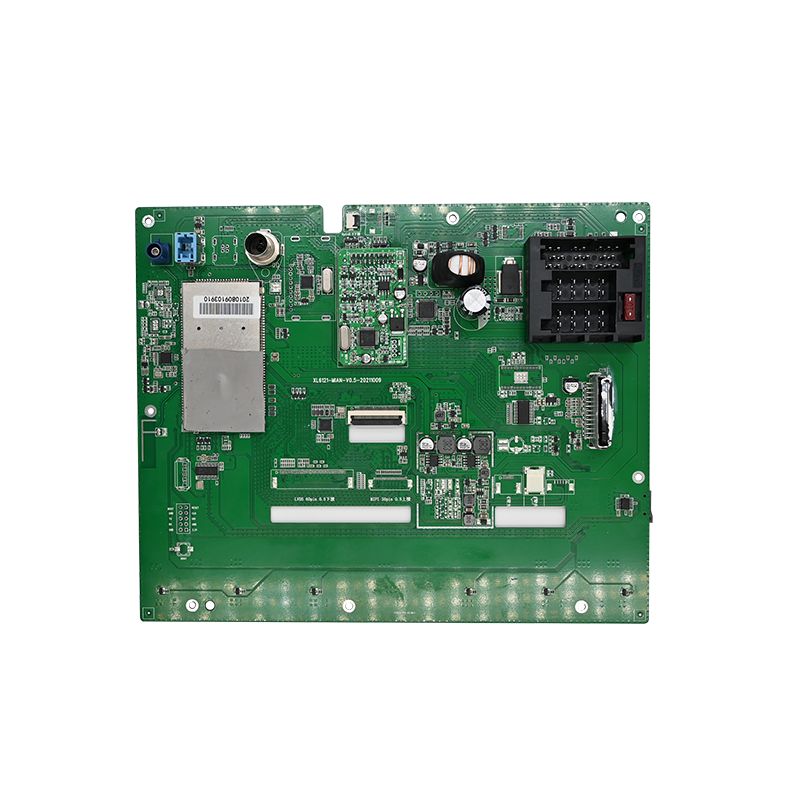

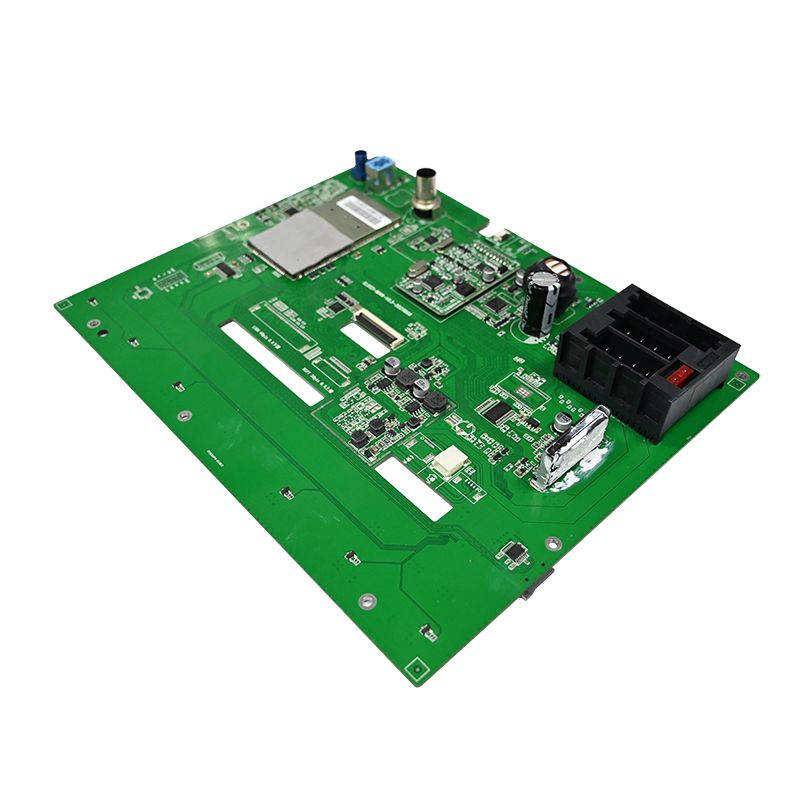

Caméra de tableau de bord PCBA

Spécifications de qualité de base pour Dash Cam PCBA

Définissez ces paramètres avant le sourcing des composants. Chaque décision découle des exigences thermiques et vibratoires.

Environnement d'exploitation pour une utilisation automobile

Budget de gestion thermique

Critique : réduire tous les condensateurs électrolytiques à une tension nominale de 50 % à 105 °C. Un plafond de 6,3 V sur un rail 5 V tombe en panne dans les 6 mois.

Sélection de composants pour Dash Cam PCBA de haute qualité

La bonne qualité commence par des pièces de qualité automobile. Les composants grand public provoquent des pannes sur le terrain.

Capteur d'image et ensemble d'objectif

Évitez les capteurs de volet roulant sans réinitialisation globale. Un mouvement rapide produit une inclinaison qui rend les plaques illisibles.

Architecture du processeur et de la mémoire

Règle de fiabilité : utilisez un LDO distinct pour la tension de référence de la mémoire DDR (VREF). Le lier au VDD via un diviseur de résistance provoque des retournements de bits au-dessus de 70 °C.

Chaîne d'alimentation électrique (la plus critique)

Un PCBA de caméra de tableau de bord échoue ici plus que partout ailleurs.

Injectez une ondulation de 200 mVpp à 100 kHz sur l'entrée 12V. La vidéo ne doit montrer aucune barre horizontale.

Disposition PCBA pour l'intégrité du signal et la propagation de la chaleur

La disposition détermine si une caméra embarquée PCBA enregistre de manière fiable ou se bloque dans la circulation.

Recommandation de pile de couches (minimum de 6 couches)

Règles de routage critiques

Traces DDR3L – 50 Ω ± 10 % d'impédance, groupe de 8 traces sur une longueur de 0,5 mm
MIPI CSI (capteur vers SoC) – paires différentielles, décalage de longueur < 0,2 mm
Emplacement pour carte SD – résistances série 22 Ω à proximité du SoC pour le contrôle des dépassements
Cristal (27 MHz) – anneau de garde avec vias mis à la terre, pas de plan d'alimentation en dessous

Contrôles des processus de fabrication pour plus de cohérence

La caméra embarquée PCBA de haute qualité nécessite un contrôle statistique des processus (SPC) sur chaque ligne.

Pâte à souder et refusion

Inspection optique et radiologique

AOI (optique automatisée) – vérifie la polarité des composants, les ponts de soudure et les fils relevés
AXI (X-ray) – obligatoire pour les packages BGA (SoC et DRAM). Taux de vide sous la balle < 25 %
ICT (test en circuit) : vérifie les rails d'alimentation, les horloges et les signaux de réinitialisation avant le flash du micrologiciel

Tests de validation avant la production en série

Chaque conception PCBA de caméra de tableau de bord doit réussir ces six tests.

FAQ – Questions courantes sur la qualité PCBA de la Dash Cam

Q1 : Pourquoi de nombreuses conceptions PCBA de caméras de tableau de bord échouent-elles après 6 mois de mode stationnement ?
R : La principale défaillance est la dégradation du supercondensateur ou de la batterie due à une charge d'appoint continue à haute température. Le mode stationnement maintient la caméra embarquée PCBA active pendant plus de 12 heures par jour à une température de pare-brise de 60 à 80 °C. Trois échecs spécifiques se produisent :
1. Augmentation ESR du supercondensateur – Les capuchons standard de 2,7 V/10F augmentent la résistance en série équivalente de 50 mΩ à plus de 1 Ω après 2 000 heures à 70 °C. Cela évite le rinçage final de la lime lorsque le contact est coupé. Utilisez des supercapsulateurs automobiles évalués à 85 °C avec une ESR initiale < 30 mΩ.
2. Arrêt thermique LDO – Le LDO 3,3 V alimente la détection de mouvement en stationnement. Sans convertisseur abaisseur dédié (efficacité de 90 % contre 60 % pour le LDO), la température de jonction dépasse 125°C. Passez à un Buck synchrone avec spectre étalé.
3.Fuite de la batterie RTC – Les piles de secours à pile bouton (CR1220) fuient de l'électrolyte au-dessus de 80 °C, corrodant les traces à proximité. Remplacez par un supercondensateur de 0,1 F pour la sauvegarde RTC – aucun risque de fuite.
Vérifiez toujours le mode stationnement avec une caméra thermique après 4 heures dans un four à 50°C.

Q2 : Comment le placement des composants PCBA affecte-t-il la qualité de la vidéo nocturne dans les caméras embarquées ?
R : Le placement des composants a un impact sur le couplage du bruit électrique dans les lignes d'alimentation et d'horloge analogiques du capteur d'image. Trois règles de placement affectent directement les images de nuit :
Gardez les régulateurs de commutation à 30 mm du capteur – L'ondulation de 2 MHz d'un convertisseur DC-DC se couple au rail analogique de 2,8 V du capteur si les traces sont parallèles. Mesurez avec un analyseur de spectre : toute impulsion supérieure à -85 dBV à la fréquence d'horloge du pixel crée une bande verticale dans des conditions de faible luminosité.
Séparez les E/S numériques des voies MIPI – Les lignes de données de la carte SD (harmoniques jusqu'à 200 MHz) rayonnent dans l'horloge différentielle MIPI lorsqu'elles sont acheminées sur des couches adjacentes. Ajoutez une clôture via mise à la terre entre les régions SDIO et MIPI.
Placez les capuchons de découplage à moins de 1 mm du capteur – Un capuchon en céramique de 4,7 µF sur chaque broche d'alimentation absorbe le bruit haute fréquence. Les capuchons de plus de 2 mm augmentent le bruit de 15 dB, visible sous forme de bandes horizontales dans les ombres.
Une caméra de tableau de bord PCBA bien installée produit une vidéo de nuit propre où les plaques d'immatriculation sont lisibles à 5 lux. Une mauvaise mise en page ajoute des artefacts qui échouent à l'examen médico-légal.

Q3 : Puis-je utiliser le même PCBA pour caméra de tableau de bord pour les caméras avant et arrière ?
R : Non, en raison de trois différences matérielles qui ne peuvent pas être résolues par le seul micrologiciel :
Distance de mise au point de l'objectif – Les caméras frontales nécessitent une mise au point à l'infini (3 mètres jusqu'à l'horizon). Les caméras arrière nécessitent une mise au point rapprochée (0,5 mètre du pare-chocs) pour les intérieurs à hayon. La hauteur du barillet d’objectif diffère de 1,2 mm. Un PCBA commun avec porte-objectif réglable coûte plus que deux modèles dédiés.
Orientation du capteur d'image – Les caméras frontales sont montées verticalement. Les caméras arrière sont souvent montées à l’envers (de la garniture de toit au verre). Le capteur lit les pixels de haut en bas. Le retournement numérique de l'image ajoute une latence d'une image (33 ms à 30 ips), provoquant des décalages de synchronisation dans les enregistrements double canal. Le basculement matériel via le paramètre de registre nécessite différents fichiers de configuration de capteur.
Environnement thermique – Le pare-brise arrière reçoit 30 % de charge solaire en moins que l'avant. Un PCBA optimisé à l'avant avec une limitation de puissance agressive peut ne jamais activer le refroidissement à l'arrière, ce qui entraîne une inadéquation du vieillissement des condensateurs. Deux années de fonctionnement montreront une défaillance de l'unité avant avant l'arrière.
Concevez plutôt une carte mère commune avec deux cartes de capteurs mezzanine. La caméra de tableau de bord de base PCBA contient le processeur et l'alimentation. Chaque carte de capteur possède sa propre monture d'objectif, ses broches d'orientation et son épaisseur de tampon thermique. Cette approche réduit le nombre total de SKU tout en préservant la qualité de l’image.

Objectifs de rendement de production pour une bonne qualité

Une caméra de tableau de bord PCBA de bonne qualité survit à trois ans de variations quotidiennes de température, de vibrations et de transitoires de tension. Concevez avec le déclassement automobile, validez avec l’imagerie thermique et auditez chaque lot de production. Cette approche permet d'obtenir des caméras embarquées qui capturent le moment qui compte.
