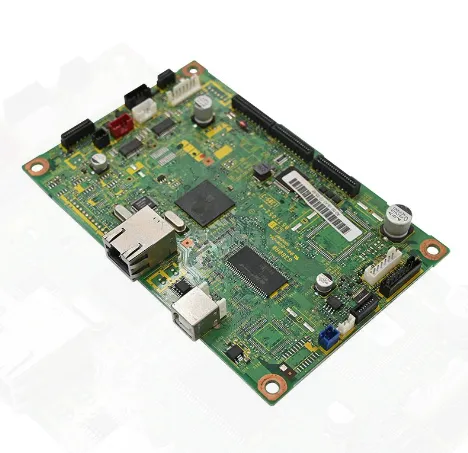

À Unixplore Electronics Co., Ltd., nous avons passé des années à l'avant-gardedétecteur de radar PCBAfabrication. En travaillant avec des clients dans les domaines de l'automobile, de la sécurité et des applications de détection industrielle, nous avons été témoins d'un défi qui fait trébucher à plusieurs reprises même les équipes d'ingénierie les plus expérimentées : l'écart frustrant entre une conception de référence fonctionnelle et un PCBA prêt à la production qui fonctionne de manière cohérente dans le monde réel.

Vous y êtes probablement allé. Le tableau de référence fonctionne à merveille en laboratoire. Votre PCB personnalisé ? Portée de détection plus courte. Variation sauvage d'une unité à l'autre. Ou pire encore : des échecs de certification EMC qui vous renvoient à la case départ.

Ces problèmes ne sont pas dus à la malchance. Ils sont le résultat prévisible d’une sous-estimation de ce qu’il faut pour concevoir et fabriquer des circuits haute fréquence à grande échelle. Forts de notre expérience pratique en tant que fabricant dédié de PCBA pour détecteurs de radar, nous vous guiderons à travers les véritables défis et, plus important encore, vous montrerons comment les résoudre, étape par étape.

Les causes profondes : pourquoi les PCBA radar sous-performent

Un PCBA radar fonctionne à des fréquences micro-ondes : 24 GHz, 60 GHz ou même 77 GHz. À ces fréquences, le substrat PCB cesse d'être une interconnexion passive et devient un élément actif des circuits RF. Ce changement fondamental introduit des modes de défaillance qui n’existent tout simplement pas aux basses fréquences.

Voici ce que nous avons vu à maintes reprises faire dérailler des projets :

• Incohérence d'un lot à l'autre : en utilisant exactement les mêmes fichiers de conception, différents cycles de production peuvent produire des variations d'amplitude ADC de 10 à 15 %. Nous avons attribué cela aux tolérances de fabrication (largeur de trace, espacement du cuivre et fluctuations de la constante diélectrique (Dk)) qui modifient directement l'impédance de la trace RF. Sans contrôles stricts des processus, vos cartes « identiques » ne fonctionneront pas de la même manière.

• Cartes personnalisées et conceptions de référence : la puce est la même. La configuration est la même. Pourtant, l'angle de détection de votre carte est sensiblement plus étroit que celui du module d'évaluation. D'après notre expérience, cela indique généralement une mauvaise isolation RF entre la puce radar (en particulier les dispositifs AIP - Antenna-in-Package -) et le plan de masse du PCB. La couche de base finit par réfléchir ou ré-émettre de l'énergie, déformant ainsi le diagramme de rayonnement.

• Cauchemars de certification EMC/EMI : les produits radar doivent satisfaire aux normes FCC, CE et autres normes réglementaires. Si l'EMC/EMI n'est pas intégré à la conception dès le premier jour, les correctifs de mise à niveau sont coûteux et souvent inadéquats. Nous avons sauvé de nombreux projets où les « correctifs » de dernière minute n’avaient fait qu’empirer les choses.

• Échecs sur le terrain : une carte qui réussit tous les tests de laboratoire peut toujours échouer sur le terrain. Les variations de température, les vibrations, le bruit de l’alimentation électrique et l’humidité révèlent des faiblesses que les tests sur banc ne détectent jamais. C'est pourquoi la fiabilité environnementale doit faire partie dès le départ de votre stratégie de conception et de test.

Notre guide étape par étape pour créer un détecteur de radar fiable PCBA

Au fil des années, nous avons développé une approche systématique qui permet d'obtenir systématiquement des PCBA radar qui fonctionnent comme prévu, lot après lot. Voici notre playbook.

Étape 1 : Choisissez le bon substrat – ce n'est pas facultatif

Aux fréquences d’ondes millimétriques, la sélection du substrat est décisive. Norme FR-4 ? C'est bien pour 100 MHz. À 24 GHz et plus, sa tangente de perte élevée (Df) et sa constante diélectrique instable (Dk) paralyseront vos performances.

Ce que nous recherchons :

• Dk (Constante diélectrique) – Détermine la cohérence de l'impédance. La variation signifie ici une variation des performances.

• Df (facteur de dissipation) – Un Df plus élevé équivaut à une perte d'insertion plus élevée. Aux hautes fréquences, même les petites différences comptent.

• Nos recommandations matériaux :

• Rogers 4350B (Dk 3,5, Df 0,0037) – Notre référence pour les conceptions 24 GHz et 77 GHz. Excellent équilibre entre performances RF et rentabilité.

• Rogers 4003C (Dk 3,4, Df 0,0027) – Perte inférieure, superbe stabilité d'un lot à l'autre. Idéal lorsque la cohérence est votre priorité absolue.

• Rogers RO3003 (Dk 3,0, Df 0,0013) – Perte ultra faible pour les frontaux à ondes millimétriques les plus exigeants.

Approche soucieuse des coûts : pour les projets soumis à des contraintes budgétaires, nous recommandons souvent des empilements hybrides : en utilisant des matériaux haute fréquence (comme Rogers) uniquement dans les couches critiques RF, avec du FR-4 ailleurs. Cela fonctionne, mais nécessite une évaluation minutieuse du processus de fabrication.

Conseil de pro de notre usine : Nous maintenons un stock régulier de ces matériaux à haute fréquence. Ce n'est pas seulement une question de commodité : cela réduit les délais de livraison et élimine la variabilité des matériaux d'une commande à l'autre.

Étape 2 : Maîtriser la mise en page – RF est une discipline, pas un mystère

La disposition RF ressemble souvent à de la magie noire. Mais avec de la discipline et de l’expérience, cela devient une science prévisible. Voici les règles que nous ne violons jamais :

• Contrôle strict de l'impédance : les traces RF doivent être contrôlées à 50 Ω asymétrique (différentiel 100 Ω). Nous visons une tolérance de ± 8 %, soit plus stricte que la norme de l'industrie de ± 10 %. Cela nécessite une collaboration étroite avec votre fabricant de PCB et, surtout, des rapports de test d'impédance pour chaque lot.

• Les condensateurs de découplage se rapprochent le plus possible : les puces radar utilisent des LDO qui nécessitent des condensateurs externes pour la compensation. Placez ces capuchons juste à côté des boules BGA. Même quelques millimètres de longueur de trace supplémentaire ajoutent une inductance parasite qui déstabilise le réseau de distribution d'énergie. Nous avons débogué plus d'échecs « mystérieux » causés par un placement paresseux des plafonds que nous ne pouvons en compter.

• Ne divisez jamais le plan de sol : le plan de sol doit être continu et ininterrompu sous les sections RF. Un plan de masse divisé crée un chemin de retour inductif plus long et, pire encore, agit comme une antenne qui émet du bruit. Si vous devez acheminer des signaux à travers le plan de sol, réfléchissez-y à deux fois. Habituellement, vous ne devriez pas.

• Les traces de puissance doivent transporter le courant en toute sécurité : cela semble basique, mais nous voyons régulièrement des conceptions dans lesquelles les traces de puissance 1A sont trop étroites. Notre règle : utilisez une largeur d'au moins 16 mil (0,4 mm) pour un courant de 1 A. Tout ce qui est plus fin introduit une chute de tension et des problèmes thermiques.

• Isolation de l'antenne AIP : si votre puce radar utilise une conception d'antenne dans le boîtier (AIP), portez une attention particulière à l'espace libre entre l'antenne et le plan de masse du PCB. Augmenter la hauteur de la première couche de sol ou ajouter des structures parasites peut réduire considérablement les réflexions sur le plan du sol qui déforment votre diagramme de rayonnement.

Étape 3 : Fabriquer avec discipline – La cohérence est primordiale

Un design brillant ne vaut rien si vous ne pouvez pas le fabriquer de manière fiable. C’est là que de nombreux projets échouent et que nos investissements dans des capacités de production avancées portent leurs fruits.

Nos normes de fabrication :

• Capacité SMT/DIP avancée : nous sommes équipés pour gérer les boîtiers passifs 0201 et BGA/QFN au pas de 0,4 mm. Si votre fabricant ne peut pas le faire, éloignez-vous.

• Conformité IPC : nous suivons IPC-6012 (qualification des PCB rigides) et IPC-A-610 (acceptabilité des assemblages électroniques) comme références non négociables.

• Tests fonctionnels RF (FCT) à 100 % : ceci est essentiel. AOI et ICT détectent les problèmes de soudure et de connectivité, mais ils ne mesurent pas les performances RF. Nous testons chaque carte pour la plage de détection, la sensibilité et la force du signal. C'est ainsi que nous captons et éliminons les variations d'un lot à l'autre avant l'expédition des cartes.

Gestion de l'énergie pour les conceptions alimentées par batterie : pour les serrures intelligentes, les capteurs et les détecteurs de radar IoT, la consommation d'énergie en mode veille est un champ de bataille clé. Nos conceptions exploitent des PMIC avec un courant de repos ultra-faible et des topologies d'alimentation soigneusement optimisées pour atteindre des courants de sommeil de l'ordre du microampère.

Étape 4 : Apprendre des erreurs des autres – et de notre expérience

Vous n’êtes pas obligé de commettre toutes les erreurs vous-même. Voici ce que nous avons appris de milliers de projets radar :

• Commencez par la conception de référence, mais comprenez pourquoi cela fonctionne : les conceptions de référence de TI, Infineon, NXP et autres existent pour une raison. Ils sont prouvés. Nous les traitons comme notre point de départ et non comme une suggestion. Lorsque nous proposons des modifications, qu'il s'agisse de l'ajout d'un isolateur ou de la modification de la valeur d'un condensateur, nous validons chaque modification par des simulations et des tests de prototypes.

• Attention aux « petits » changements : nous avons déjà vu une conception dans laquelle l'ajout d'un condensateur de découplage de 12 pF sur une ligne SPI provoquait des anomalies d'amplitude du CAN. La cause profonde ? Rebond au sol et placement du capuchon, pas le condensateur lui-même. La leçon : traitez chaque changement comme significatif jusqu'à preuve du contraire.

• En cas de doute, commencez avec un module : si votre équipe débute dans la conception RF, envisagez de commencer avec un module radar établi (comme les conceptions 24 GHz basées sur ICL1112 ou similaire). Ces modules ont déjà résolu les défis de l'antenne, du frontal RF et de la bande de base. Vous pouvez les intégrer dans votre système avec beaucoup moins de risques.
