Maîtriser la PCBA de la console de jeu : une procédure d'ingénierie complète

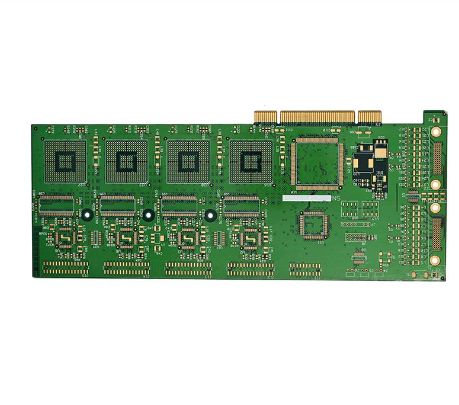

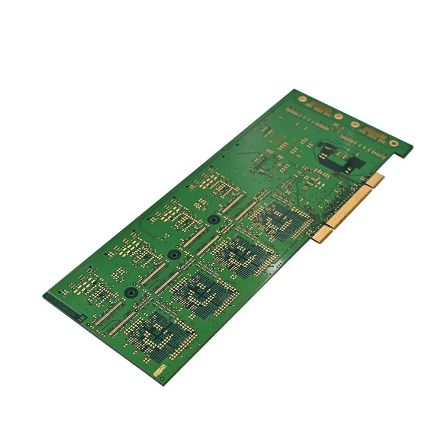

Le PCBA (Printed Circuit Board Assembly) d'une console de jeu est son « cœur » : il transporte le processeur, la mémoire, les pilotes d'affichage et toutes les interfaces périphériques. Que vous construisiez un ordinateur de poche rétro ou un appareil de jeu portable moderne, ce guide vous guide tout au long du processus.

Planifier d'abord : définissez votre console de jeu

Investir du temps dans la planification avant de vous procurer un fer à souder vous évitera de nombreux maux de tête plus tard.

1. Définissez vos objectifs et vos spécifications de base

Réfléchissez clairement au type de console de jeu que vous souhaitez construire :

• Style rétro : exécute des jeux émulés 8 bits ou 16 bits, faible exigence de performances, idéal pour les débutants. Un exemple typique est un appareil compatible Arduboy utilisant un ATmega32u4 à 16 MHz pilotant un écran OLED 128 × 64.

• Style moderne : fonctionne sous Linux, émule la PSP ou les systèmes de niveau supérieur. Cela nécessite un cœur plus puissant – par exemple, un Raspberry Pi 3B+ avec un écran IPS de 7 pouces, ainsi que des cartes dédiées à la gestion de l'alimentation et aux boutons d'extension.

2. Sélectionnez les composants principaux

Voici une nomenclature type pour unPCBA pour console de jeu:

Conseil de pro : vérifiez toujours les niveaux de tension et de logique (3,3 V contre 5 V) sur tous les composants pour vous assurer qu'ils peuvent communiquer correctement.

Conception de circuits et prototypage

Une fois la planification terminée, vous passez au cœur du développement du PCBA : la conception et la fabrication.

1. Schéma et disposition du PCB

Utilisez un outil EDA (KiCad, Altium Designer, EAGLE) pour effectuer les opérations suivantes :

• Dessinez le schéma : connectez correctement les broches du processeur, de l'écran, des boutons, du stockage et du circuit intégré de gestion de l'alimentation.

• Disposition du PCB : placez le processeur principal à proximité du connecteur d'affichage pour raccourcir les chemins de signal à grande vitesse. Élargissez les traces d'alimentation et de terre et utilisez un plan de masse solide pour réduire les interférences électromagnétiques (EMI).

• Exécutez DRC : exécutez des vérifications des règles de conception pour vous assurer que les largeurs de trace et les dégagements répondent aux capacités de votre fabricant.

2. Prototypage et préparation de la nomenclature

Exportez les fichiers Gerber et envoyez-les à une usine de fabrication de PCB pour le prototypage. Pendant ce temps, commencez à vous procurer des composants. Notez que les circuits intégrés et les connecteurs spécialisés peuvent avoir des délais de livraison de 12 à 24 semaines, alors planifiez à l'avance.

 Assemblage PCBA – Soudage et montage

Une fois que vous recevez le PCB nu, il est temps de le souder et de l'assembler. Choisissez la méthode qui correspond à votre niveau de compétence.

1. Soudure de composants SMT (montage en surface)

Pour les petites pièces CMS telles que les résistances et les condensateurs, le processus professionnel utilise le soudage pick-and-place + reflow. Dans un scénario DIY, vous pouvez :

• Soudure manuelle : utilisez une pince à épiler pour positionner la pièce, chauffez le tampon et la broche avec la pointe de votre fer et insérez le fil à souder.

• Refusion : appliquez de la pâte à souder sur les plots, placez les composants et chauffez le PCB sur une plaque chauffante jusqu'à ce que la pâte fonde (~ 190°C).

2. Soudure de composants THT (trou traversant)

Les boutons, supports de piles, connecteurs à broches et pièces similaires sont insérés par le haut et soudés par le bas.

Conseils de soudure :

• Soudez d'abord les composants les plus courts (résistances, condensateurs), puis les plus grands (embases, prises).

• Réglez la température du fer à ~ 300 °C et maintenez chaque joint chauffé pendant moins de 5 secondes pour éviter d'endommager la pièce ou le tampon.

• Faites très attention à la polarité des LED, des condensateurs électrolytiques et des câbles de batterie (rouge = positif, noir = négatif).

Micrologiciel et logiciel

Une fois le matériel assemblé, votre console n'est qu'un « corps » : elle a besoin d'un micrologiciel pour prendre vie.

1. Configurez l'environnement de développement : installez l'IDE Arduino, le système d'exploitation Raspberry Pi ou des chaînes d'outils équivalentes pour le processeur de votre choix. Pour un projet basé sur Arduino Pro Micro, installez la bibliothèque Arduboy2.

2. Écrivez/flashez le micrologiciel : le micrologiciel gère l'initialisation du matériel, lit les entrées des boutons, pilote l'affichage et exécute la logique du jeu. Les débutants devraient commencer par des projets open source (comme les bibliothèques de jeux Arduboy) pour apprendre à porter des jeux.

3. Charger des jeux : pour les consoles prenant en charge la microSD, placez les fichiers ROM du jeu sur la carte ; le firmware les lit et les exécute à partir de là.

Tests et vérification

Il s’agit de l’étape d’assurance qualité – ne la sautez jamais.

1. Inspection avant mise sous tension : utilisez un multimètre pour vérifier s'il y a des courts-circuits entre l'alimentation et la terre. Vérifiez à nouveau la polarité et l’orientation de toutes les pièces.

2. Test de mise sous tension : Tout d'abord, mettez sous tension sans le circuit intégré principal inséré, vérifiez que chaque rail d'alimentation (par exemple, 3,3 V, 5 V) produit correctement. Installez ensuite le processeur et testez les fonctionnalités de base.

3. Test fonctionnel : testez les entrées des boutons, la sortie d'affichage, l'audio et la charge un par un. Utilisez un code de test qui parcourt chaque fonction pour vérifier que chaque ligne fonctionne.

4. Test de gameplay : lancez un jeu en continu pendant 15 à 30 minutes. Surveillez la stabilité de l’écran, la réactivité des boutons et l’augmentation globale de la température.

Conseils avancés et pièges courants

• Conception thermique : les cœurs hautes performances (par exemple, Raspberry Pi) génèrent une chaleur importante – tenez compte des dissipateurs thermiques ou des trous de ventilation dans la disposition des circuits imprimés et dans la conception du boîtier.

• EMI (interférence électromagnétique) : pour les signaux numériques à grande vitesse, utilisez des paires différentielles et entourez-les de traces de masse pour réduire le bruit.

• DFM (Design for Manufacturability) : Si vous prévoyez une production en petits lots, consultez votre usine de PCBA dès le début de la phase de conception pour vous assurer que votre configuration correspond à ses capacités de fabrication.
