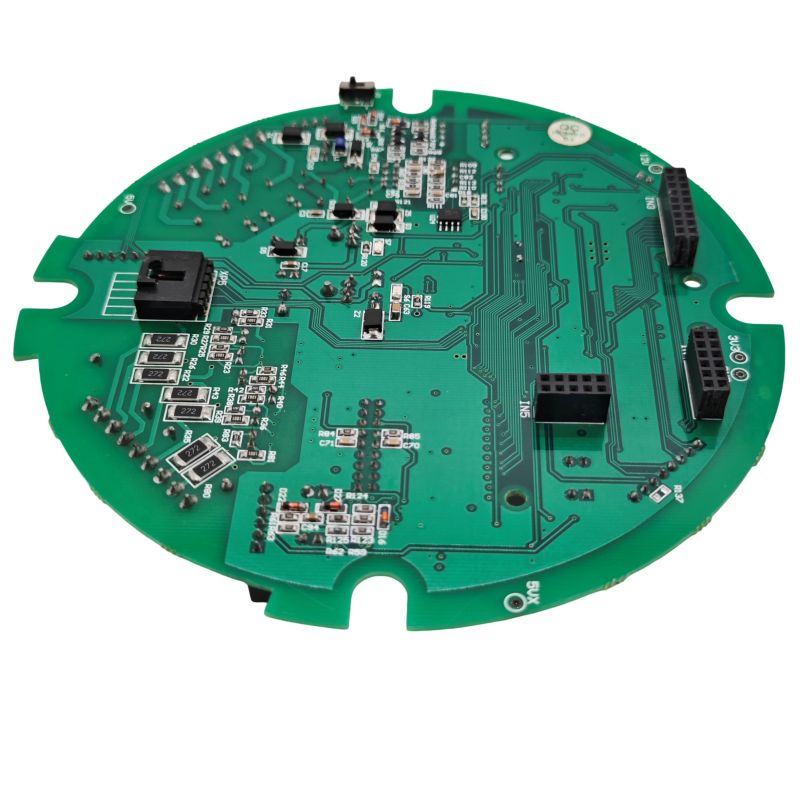

Ce qu'un servo PCBA RC doit faire

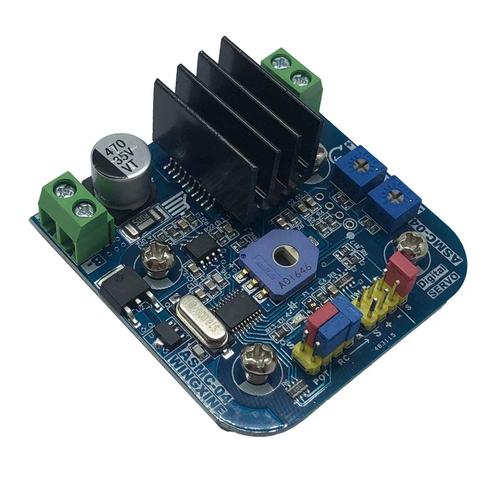

Un PCBA de servo RC (qu'il s'agisse d'une carte de commande autonome ou d'une carte de commande d'asservissement interne) remplit trois fonctions essentielles :

• Génération ou réception de signaux PWM :Convertit les impulsions de contrôle (1 ms à 2 ms à 50 Hz) en commandes de position.
• Distribution d'énergie :Fournit 5 V ou 6 V propres au servomoteur et au circuit intégré de contrôle.
• Traitement des commentaires :Lit le potentiomètre interne pour vérifier la position et fermer la boucle de contrôle.

Les conceptions à haute fiabilité incluent également une détection de courant pour la détection des surcharges et une opto-isolation pour l'immunité au bruit.

Spécifications techniques de base

Les paramètres suivants représentent les normes de l'industrie pour les conceptions PCBA de servocommandes RC. Ceux-ci s'appliquent à la fois aux cartes de servomoteurs dédiées et aux assemblages PCBA de récepteur intégré.

Spécifications de la puissance d'entrée

Spécifications du signal de contrôle

Composants internes du servo PCBA (à l'intérieur du servo)

Un servo RC standard contient un petit PCBA avec ces composants :

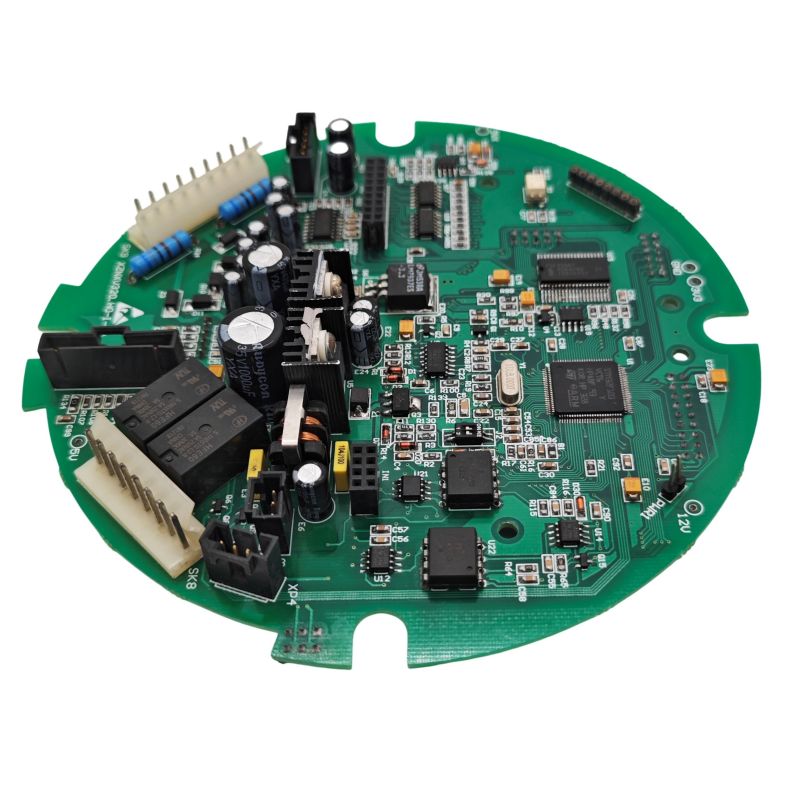

Règles de disposition PCBA pour la fiabilité des servos RC

Chez Unixplore Electronics, nous savons que la plupart des pannes des servos RC proviennent du PCB. Nous suivons ces 8 règles pour garantir un fonctionnement fiable dans chaque conception que nous livrons.

1. Distribution d'énergie : mise à la terre en étoile

• Ne branchez jamais la masse en série. Chaque masse de servo doit revenir directement au point de masse de l'alimentation.
• Alimentation et masse de signal séparées. Sur les conceptions PCBA multi-servos, divisez le plan de masse et connectez-vous en un seul point près de l'entrée de la batterie.
• Largeur de trace pour l'alimentation : Pour un courant continu de 1,5 A, utilisez une largeur de trace minimale de 1,5 mm avec 1 once de cuivre.

2. Placement du condensateur de découplage

Les servomoteurs génèrent un bruit électrique important. Un servo typique peut produire jusqu'à 200 mV de bruit crête à crête sur la ligne d'alimentation 5 V.

Découplage requis par connecteur servo :

• Condensateur électrolytique de 100 µF à 470 µF (gère les appels du moteur)
• Condensateur céramique 100nF (filtre le bruit haute fréquence)
• Placez les condensateurs à moins de 10 mm des broches d'alimentation du servo.

Capacité globale pour l'ensemble du PCBA : ajoutez un grand condensateur (1 000 µF à 4 700 µF) à l'entrée d'alimentation principale. Cela évite les baisses de tension lorsque plusieurs servos démarrent simultanément.

3. Routage des signaux PWM

• Gardez les traces PWM courtes et directes. Les longues traces agissent comme des antennes pour le bruit.
• Évitez d'exécuter des traces PWM parallèlement aux fils d'alimentation. Utilisez un croisement à 90 degrés si nécessaire.
• Ajoutez une résistance série 100Ω à 470Ω sur la broche de sortie PWM. Cela limite le courant en cas de panne et réduit la sonnerie.

4. Disposition du connecteur servo

Le connecteur servo standard à 3 broches (signal, VCC, masse) nécessite un espacement spécifique :

• Espacement des broches : 2,54 mm (0,1 pouce) ou 2,7 mm (haute densité)
• Épaisseur du PCB pour le bloc de connexion : 1,2 mm à 1,6 mm
• Emplacement de la broche de signal : généralement la broche intérieure (broche 2 sur 3)
• Séquençage de l'alimentation : GND doit se connecter avant VCC lors de l'insertion

Pour les conceptions haute densité, un espacement de 2,7 mm entre les connecteurs de servo permet une disposition compacte tout en conservant des connexions fiables.

5. Régulation de tension pour le MCU de contrôle

• Utilisez un LDO séparé pour le MCU si la même alimentation alimente les servos. Les pics de courant des servos provoquent des chutes de tension qui peuvent réinitialiser le microcontrôleur.
• Régulateur recommandé : LDO 5 V ou 3,3 V avec une capacité d'au moins 200 mA et des condensateurs d'entrée/sortie de 1 µF.
• Diode de protection : Ajoutez une diode 1N4007 ou Schottky sur l'entrée pour protéger contre l'inversion de polarité.

6. Suppression du bruit sur le moteur (pour la conception du servo PCBA interne)

Si vous concevez un PCBA qui va à l'intérieur d'un servo, ajoutez une suppression du bruit directement aux bornes du moteur :

• Condensateur céramique 100 nF soudé directement aux bornes du moteur.
• Connectez le condensateur négatif au boîtier du moteur pour un blindage supplémentaire (réduit le bruit jusqu'à 200 mV).
• Facultatif : ajoutez des billes de ferrite sur les câbles du moteur pour les environnements extrêmement bruyants.

7. Détection de courant pour la détection de surcharge

Les conceptions avancées de servo PCBA incluent la surveillance du courant :

• Résistance shunt : 0,1 Ω à 0,5 Ω, tolérance de 1 % – crée une tension proportionnelle au courant
• Amplificateur différentiel : gain de 10 à 20 — amplifie la tension shunt à un niveau mesurable
• Entrée ADC : 10 bits minimum – alimente les données actuelles pour contrôler le MCU

Un shunt de 100 mΩ produit 50 mV à 500 mA et 150 mV à 1,5 A. Avec un amplificateur à gain 5x, cela devient 250 mV à 750 mV, adapté aux entrées ADC 3,3 V.

8. Isolation et protection mécanique

Les cartes PCBA des servos internes doivent être physiquement protégées :

• Ruban isolant : placez du ruban isolant entre le PCBA et le boîtier métallique du servo. Cela évite les courts-circuits dus aux joints de soudure ou aux fils des composants touchant le boîtier.
• Revêtement de protection : pour les applications extérieures ou à forte humidité, ajoutez un revêtement de protection acrylique pour éviter la corrosion.

Génération de signaux de contrôle (considérations relatives au code MCU)

Une génération PWM appropriée est essentielle pour un fonctionnement sans gigue. Voici les paramètres clés :

Configuration PWM

Exemple de code MCU

// Calculer le rapport cyclique pour une impulsion de 1500µs
    // Suppose une période PWM = 20 ms, une horloge = un préscaler de 1 MHz

    pulse_width_us = 1500
    period_counts = 20000 // 20 ms en microsecondes
    duty_counts = pulse_width_us
    set_pwm_duty(duty_counts)

Lors des tests, utilisez un oscilloscope pour vérifier le signal PWM. Le front descendant de l’impulsion déclenche la lecture de la position par le servo.

Modes de défaillance courants et correctifs

Remarque importante sur la commutation de puissance :Ne coupez jamais la ligne de masse du servo pour l'éteindre. Lorsque la masse est ouverte, le servo peut toujours recevoir de l'énergie via la ligne de signal PWM ou d'autres chemins, ce qui entraîne un fonctionnement en sous-tension de 3,2 V et un comportement erratique. Commutez toujours la ligne VCC à l'aide d'un MOSFET ou d'un relais à canal P.

FAQ sur les servomoteurs RC PCBA

Vous trouverez ci-dessous trois questions techniques que nous recevons fréquemment de la part des ingénieurs en robotique et des concepteurs de systèmes RC.

Q1 : Pourquoi mes servos tremblent-ils de manière aléatoire lorsque je les contrôle depuis mon PCBA personnalisé avec un ESP32 ou un Arduino ?

UN:Vous avez presque certainement un problème de bruit d'alimentation. Voici la séquence de diagnostic que nous recommandons chez Unixplore Electronics :

Étape 1— Vérifiez l'alimentation avec un oscilloscope : Mesurez la ligne 5V directement au niveau du connecteur du servo pendant que le servo est en mouvement. Si vous voyez plus de 200 mV d'ondulation (crête à crête), votre découplage est insuffisant.

Étape 2— Ajoutez une capacité globale : placez un condensateur électrolytique de 1 000 µF à 4 700 µF aux bornes d'entrée d'alimentation. Les servomoteurs consomment des courants d'appel élevés (3 à 10 fois le courant de fonctionnement) lorsqu'ils commencent à bouger. Sans capacité globale, la tension descend en dessous de 4 V, provoquant la réinitialisation ou le comportement erratique du circuit intégré de contrôle.

Étape 3— Séparez l'alimentation du MCU de l'alimentation du servo : les pires conceptions font fonctionner le MCU et les servos à partir du même régulateur de tension. Utilisez deux régulateurs distincts :

• Un LDO 5 V/500 mA pour le MCU et la logique.
• Une alimentation 5V/3A séparée (ou une connexion directe à la batterie) pour les servos.

Étape 4— Ajoutez un découplage à chaque connecteur de servo : placez un condensateur électrolytique de 100 µF et un condensateur céramique de 100 nF directement sur les broches VCC et GND de chaque connecteur de servo. Le condensateur en céramique filtre le bruit haute fréquence des balais du moteur ; l'électrolytique gère les pointes de courant basse fréquence.

Étape 5— Vérifiez la qualité de votre signal PWM : utilisez un oscilloscope pour examiner la broche PWM. Si vous voyez une sonnerie (dépassement) sur les fronts montants ou descendants, ajoutez une résistance série 100 Ω au niveau de la broche MCU. Cela atténue le signal et évite un faux déclenchement.

L'essentiel :90 % des problèmes de gigue des servos sont liés à la puissance et non au code. Réparez d’abord la distribution électrique.

Q2 : Comment concevoir un PCBA qui contrôle plusieurs servos (8 à 16 canaux) sans baisse de tension ?

UN:Cela nécessite une budgétisation énergétique et une planification minutieuse de la configuration. Voici l'approche technique pour un servocontrôleur PCBA à 16 canaux.

Étape 1— Calculer la puissance totale requise :

• Chaque servo standard consomme 200 mA à 500 mA en fonctionnement normal.
• Le courant de décrochage de pointe peut atteindre 1,5 A à 3 A par servo.
• Pour 16 servos : 16 × 1,5 A = consommation de potentiel de crête de 24 A.

Étape 2— Concevoir la distribution électrique :

• Entrée d'alimentation principale : utilisez une alimentation de 5 V à 6 V évaluée à 30 A minimum.
• Connecteur d'entrée : XT60 ou borne à vis (pas un petit connecteur à 2 broches).
• Traces d'alimentation principales : 8 mm à 10 mm de large avec 2 onces de cuivre, ou utilisez un plan d'alimentation dédié sur la couche 2.
• Barres omnibus : pour les courants supérieurs à 15 A, ajoutez des barres omnibus en cuivre ou utilisez un câblage externe.

Étape 3— Mettre en œuvre une distribution électrique par étapes :

• Acheminez les traces d’alimentation épaisses (5 mm+) vers un point de distribution central.
• À partir de ce point, exécutez des traces individuelles de 1,5 mm sur chaque connecteur de servo.
• Ajoutez un condensateur de 470 µF à chaque connecteur servo (capacité distribuée, pas seulement un grand capuchon à l'entrée).

Étape 4— Utiliser l'opto-isolation pour les lignes de signaux (avancé) :

• Pour les environnements industriels ou très bruyants, isolez les signaux PWM à l'aide d'optocoupleurs (par exemple, 4N35 ou PC817).
• Cela empêche le bruit du moteur de se reconnecter au MCU et de provoquer des réinitialisations.
• Les conceptions isolées nécessitent des domaines de puissance séparés (côté MCU et côté servo).

Étape 5— Ajouter une limitation de courant ou un démarrage progressif :

• Utilisez un MOSFET avec un circuit de démarrage progressif pour augmenter la puissance du servo sur 10 ms à 50 ms.
• Cela empêche l'appel initial des 16 servos de réduire l'alimentation.
• Vous pouvez également allumer les servos en séquence (délai de 5 ms entre chacun).

Étape 6— Recommandation de pile de couches PCB pour plus de 16 canaux :

• Couche 1 : Signal (PWM, feedback)
• Couche 2 : Plan de masse (coulage solide)
• Couche 3 : plan d'alimentation (5 V ou Vservo)
• Couche 4 : Signal ou masse secondaire

Cette pile minimise la zone de boucle et réduit les EMI entre les canaux.

Q3 : Puis-je utiliser la même conception PCBA pour différentes marques de servos (Futaba, Hitec, Spektrum, générique) ?

UN:Oui, avec trois considérations importantes en matière de compatibilité.

Considération 1— Les normes de signal PWM sont cohérentes : tous les servos RC utilisent la même norme PWM 50 Hz avec des impulsions de 1 ms à 2 ms. La logique de génération PWM de votre PCBA fonctionne de manière universelle.

Considération 2— Les besoins en énergie varient considérablement :

Votre PCBA doit être conçu pour le servo à courant le plus élevé que vous avez l'intention d'utiliser. Conçu pour 2 A en continu et 5 A en crête par canal pour couvrir la plupart des servos standard et à couple élevé.

Considération 3— Compatibilité des connecteurs :

• La plupart des servos utilisent un connecteur femelle standard à 3 broches avec un espacement de 2,54 mm (0,1 pouce).
• L'emplacement des broches de signal varie selon la marque :
  • Futaba : Le signal est la broche la plus intérieure (broche 2)
  • Hitec et Spektrum : le signal est la broche 1 ou la broche 3 selon le modèle
• Concevez votre PCBA avec des brochages clairement étiquetés (S, +, –). Utilisez un connecteur mâle à 3 broches (comme un câble d'extension de servo standard) pour que n'importe quel servo puisse se brancher directement.

Considération 4— Le PCBA interne du servo (à l'intérieur du servo) n'est pas interchangeable : si vous concevez le PCBA interne qui va à l'intérieur du boîtier du servo (en remplacement de la carte de commande d'origine), cela est spécifique à la marque. Différents servos ont différents :

• Valeurs de résistance du potentiomètre (5kΩ vs 10kΩ)
• Tailles de moteur et courants nominaux
• Emplacements des trous de montage mécanique
• Dimensions du boîtier

Pour la conception interne du PCBA, effectuez une rétro-ingénierie de l'original ou obtenez des spécifications détaillées pour ce modèle de servo précis. Pour les conceptions PCBA de pilotes externes (la carte qui se connecte aux connecteurs de servo standard), la compatibilité est excellente entre toutes les grandes marques RC.

Test de votre servo RC PCBA

Avant d'approuver une conception pour la production, effectuez ces cinq tests :

Résumé : Conception d'un PCBA servo RC fiable

Un PCBA de servo RC robuste est défini par cinq décisions techniques :

1. Capacité globale adéquate(1 000 µF à 4 700 µF) à l'entrée d'alimentation principale.
2. Domaines de puissance séparéspour le MCU (régulé LDO) et les servos (batterie directe ou régulateur de courant élevé).
3. Mise à la terre d'une étoileavec retours d'alimentation et de masse de signal séparés.
4. Condensateurs de découplageà chaque connecteur servo (100µF électrolytique + 100nF céramique).
5. Conditionnement approprié du signal PWMavec des résistances série et des traces courtes.

Pour les conceptions multi-servos (8+ canaux), utilisez un PCB à 4 couches avec des plans d'alimentation et de masse dédiés. Pour les conceptions de servo PCBA internes, ajoutez une suppression du bruit du moteur (100 nF aux bornes du moteur) et du ruban isolant pour éviter les courts-circuits du boîtier. Ces pratiques garantissent systématiquement un fonctionnement sans gigue et une fiabilité à long terme dans les applications RC et robotiques.
