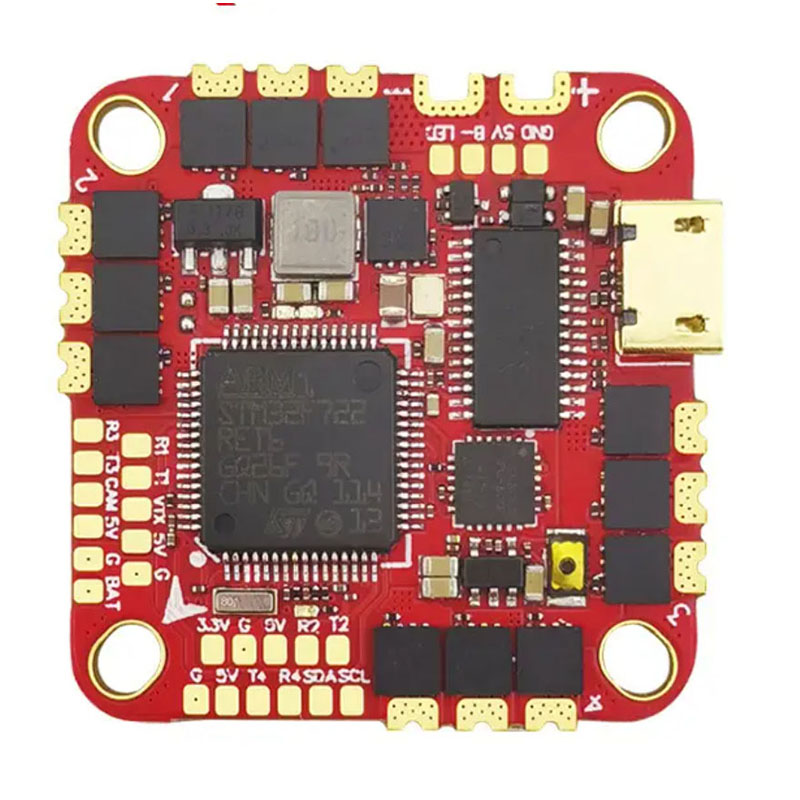

Ce qu'un BMS PCBA doit faire

Un BMS PCBA surveille, protège et équilibre les cellules au lithium. Quatre fonctions ne sont pas négociables :
Protection contre les surtensions (OVP) : coupez la charge à 4,25 V par cellule (Li-ion).
Protection contre les sous-tensions (UVP) : coupez la décharge entre 2,5 V et 3,0 V par cellule.
Protection contre les surintensités (OCP) : déclenchement rapide (plage en µs) pour les courts-circuits.
Équilibrage des cellules : égalisation passive ou active entre les cellules de la série.
Manquer l’un de ces éléments transforme l’assemblage en un handicap.

Paramètres techniques de base

Les valeurs suivantes représentent les minimums industriels pour un fonctionnement sûr. Dépassez-les toujours pour le stockage automobile ou stationnaire.

Valeurs nominales de tension et de courant

Points de déclenchement de protection (par cellule pour Li-Ion)

Courant de repos (mode veille)

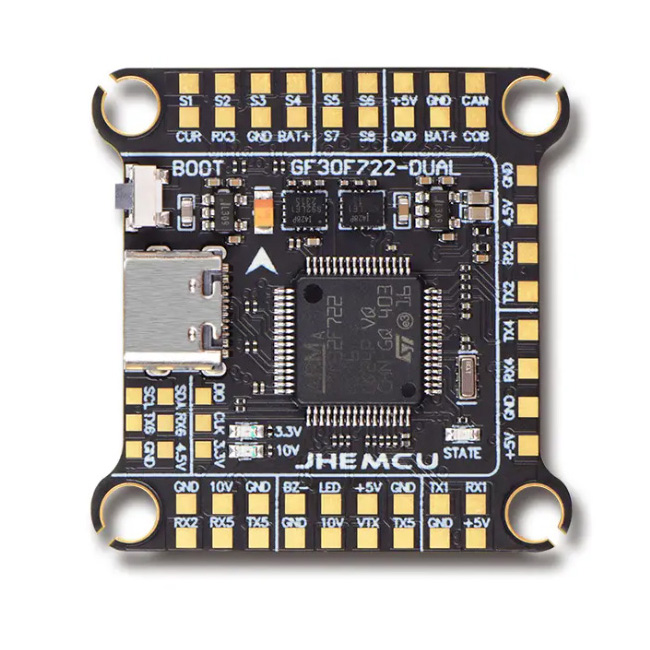

Règles de disposition PCBA pour la fiabilité

La plupart des pannes du BMS proviennent du PCB et non des circuits intégrés. Suivez ces 12 règles.

Traces Kelvin Sense pour les tensions des cellules

Ne faites jamais passer les traces de détection cellulaire par des chemins à courant élevé.
Chaque prise de cellule nécessite une trace dédiée (0,2 mm à 0,3 mm) du connecteur directement à la broche AFE (Analog Front End).
Pas de branchement : ne partagez pas de traces sensorielles entre les cellules.

Conception de chemins à courant élevé

Poids du cuivre : 2 oz minimum pour 20 A à 50 A. 4 oz pour 50A à 100A.
Couches parallèles : utilisez plusieurs couches en parallèle pour les courants supérieurs à 60 A.
Ouverture du masque de soudure : exposez le cuivre et ajoutez de la soudure supplémentaire pour augmenter la section transversale. Cela réduit la résistance de 30 à 40 %.

Placement de la résistance de détection

Connexion à quatre fils (Kelvin) : la résistance de détection doit avoir des traces de détection de tension dédiées à partir de ses plots.
Emplacement : à moins de 10 mm des broches d'entrée différentielle AFE.
Correspondance des traces : les traces de détection doivent être de même longueur et parallèles pour garantir la précision de la mesure actuelle.

Gestion thermique pour les FET

Zone de cuivre : chaque tampon de drainage MOSFET nécessite un plan de cuivre de 300 mm² à 500 mm².
Vias thermiques : 9 à 12 vias (diamètre 0,3 mm) sous chaque tampon thermique FET.
Remplissage des vias : les vias remplis et bouchés sont obligatoires pour la fiabilité de la soudure.

Espacement des composants pour l'isolation de tension

Division du plan de masse

Terre à courant élevé (chemin d'alimentation) : traces épaisses, pas de division.
Masse analogique à faible courant (AFE, sens) : connectez l'étoile à la borne négative de la batterie.
Point de connexion : rejoignez la masse analogique et la terre d'alimentation en un seul point près de la résistance de détection.

Liste de contrôle de sélection des composants

Un BMS PCBA fiable commence par la bonne nomenclature.

Frontal analogique (AFE)

Familles AFE recommandées : Texas Instruments BQ769x2 (jusqu'à 16 S), Analog Devices LTC681x (haute tension), NXP MC33771C (automobile).

MOSFET de puissance

Tension nominale : au moins 1,5 x la tension maximale du bloc. Pour le Li-ion 16S (67 V max), utilisez des FET 100 V.
Courant nominal : 2x courant de décharge continu à une température de jonction de 100 °C.
FET parallèles : pour 100A+, utilisez 4 à 8 FET en parallèle. Les traces de porte doivent être de longueur égale pour garantir une commutation simultanée.

Résistance de détection de courant

Composants passifs pour la fiabilité

Condensateurs : diélectrique X7R ou X5R uniquement. N'utilisez jamais Y5V ou Z5U à proximité des broches AFE.
Résistances pour les entrées de détection : résistances en série de 1 kΩ à 10 kΩ sur chaque ligne de détection de cellule. Limite le courant lors d’événements de panne.
Diodes TVS : bidirectionnelles de 5 V à 6 V sur chaque entrée de cellule. Protège l'AFE des ESD et des pointes de faisceaux de câbles.

Exigences de fabrication et d’inspection

Un BMS PCBA bien conçu échoue lors de l'assemblage si ces étapes sont ignorées.

FAQ BMS PCBA

Vous trouverez ci-dessous trois questions techniques posées par des ingénieurs et des assembleurs de batteries.

Q1 : Pourquoi mon BMS PCBA continue-t-il de déclencher une fausse protection contre les surintensités lors du démarrage normal du moteur ?
R : Vous rencontrez un problème de courant d'appel combiné à un filtre OCP trop rapide. Voici le correctif technique :
La plupart des AFE BMS disposent d'un délai de protection contre les surintensités configurable (généralement de 100 µs à 1 ms). Le démarrage du moteur (en particulier les moteurs à courant continu sans balais) consomme 5 à 8 fois le courant nominal pendant 1 ms à 5 ms.
Étape 1 – Mesurer l'appel réel : utilisez un oscilloscope avec une sonde de courant aux bornes de la résistance de détection. Enregistrez le courant de pointe et la durée lors du démarrage le plus défavorable (moteur froid, batterie faible).
Étape 2 – Ajuster les registres AFE : Augmentez le délai de surintensité de 2 ms à 5 ms. Maintenez le délai de court-circuit à 100 µs (cela protège contre les courts-circuits morts).
Étape 3 – Réglage du filtre matériel : ajoutez un condensateur de 100 nF entre les broches de détection de courant AFE. Cela crée un filtre RC de 10 µs à 20 µs qui ignore les pointes très courtes.
Étape 4 – Si le déclenchement persiste : votre résistance de détection est trop grande. Une résistance de 2 mΩ produit 200 mV à 100 A. Passez à 1 mΩ ou 0,5 mΩ pour augmenter la marge avant que le comparateur de surintensité ne se déclenche.
Avertissement : Ne désactivez pas OCP. Les faux voyages sont ennuyeux. Un incendie est permanent.

Q2 : Comment concevoir un BMS PCBA qui équilibre un pack LiFePO4 16S avec des cellules de 200 Ah ?
R : Les FET d'équilibrage intégrés standard (50 mA à 100 mA) prendront 80 à 160 heures pour équilibrer les cellules de 200 Ah. C'est inutilisable. Vous avez besoin d’un équilibrage passif externe ou d’un équilibrage actif.
Option A – Équilibrage passif externe (rentable) :
Utilisez un AFE qui contrôle les FET d'équilibrage externes (par exemple, BQ76952 avec des FET externes à canal N).
Sélection de composants par cellule :
Résistance d'équilibrage : 10Ω à 22Ω, 5W à 10W (oxyde métallique ou bobiné).
FET d'équilibrage : 60 V, 5 A, Rds (on) < 50 mΩ.
Courant d'équilibrage : 200 mA à 500 mA. (En utilisant une résistance de 10 Ω sur une cellule de 3,3 V = 330 mA.)
Exigence thermique du PCB : chaque résistance dissipe 1 W à 1,5 W. Nécessite une surface de cuivre de 500 mm² par résistance.
Option B - Équilibrage actif (haute performance) :
Utilisez un circuit intégré d'équilibrage actif (par exemple, Analog Devices LTC3300 ou Texas Instruments BQ79616).
Topologie : capacitive ou basée sur un transformateur.
Courant d'équilibrage : 1A à 5A par cellule.
Efficacité : 85% à 92%.
Complexité du PCB : Nécessite 6 à 8 couches, une isolation minutieuse entre les cellules.
Recommandation pour les cellules de 200 Ah : utilisez un équilibrage passif externe entre 300 mA et 500 mA. Ajoutez un dissipateur thermique sur le réseau de résistances d’équilibrage. Équilibrage actif uniquement si la durée de vie est critique et si le budget permet un coût PCBA 2 fois plus élevé.

Q3 : Quels tests un BMS PCBA doit-il réussir avant de l'approuver pour la production ?
R : Exiger cinq tests. N’en sautez aucun.
