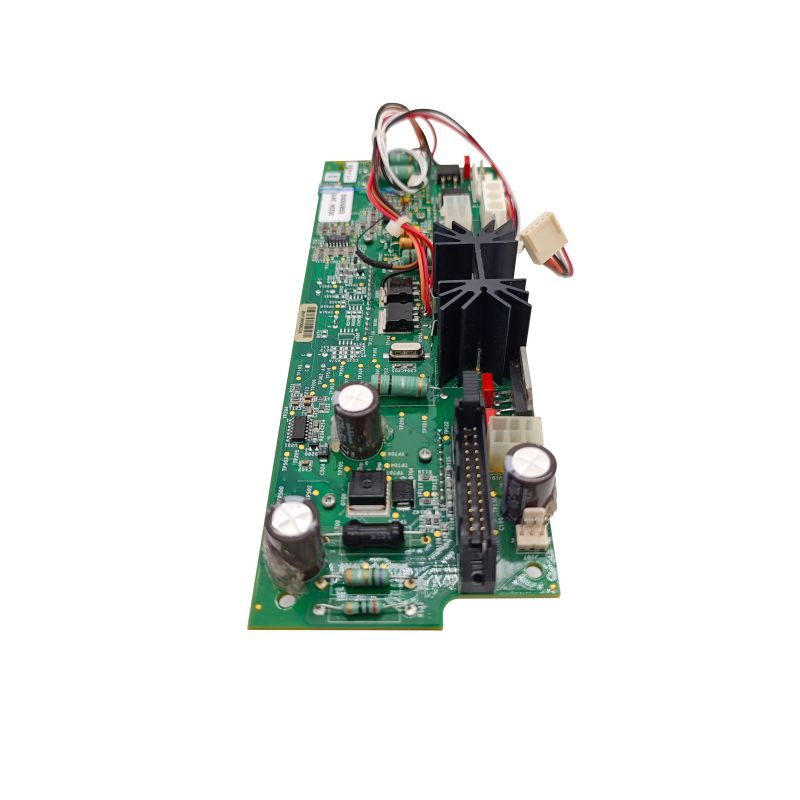

La réponse courte : cela dépend de votre application

Avec 20 ans d'expérience dans l'électronique de puissance et l'analyse des pannes dans les entraînements industriels, les contrôleurs de véhicules électriques et les systèmes d'asservissement, j'ai documenté comment les décisions de soudure déterminent ou défont la fiabilité du contrôle moteur. Ce guide fournit des données techniques, des tableaux comparatifs et des recommandations testées sur le terrain.

La soudure sans plomb est obligatoire pour la plupart des produits commerciaux de commande de moteur expédiés vers les marchés réglementés (UE, Chine, Corée). Cependant, des exemptions existent pour les applications sous capot automobile, l'aérospatiale et certains entraînements industriels où la fiabilité l'emporte sur les exigences réglementaires.

Différences techniques : soudure au plomb et sans plomb

Comprendre les propriétés des matériaux explique pourquoi cette décision est importante pour les PCBA de commande moteur.

Composition de l'alliage et points de fusion

Comparaison de la fiabilité mécanique

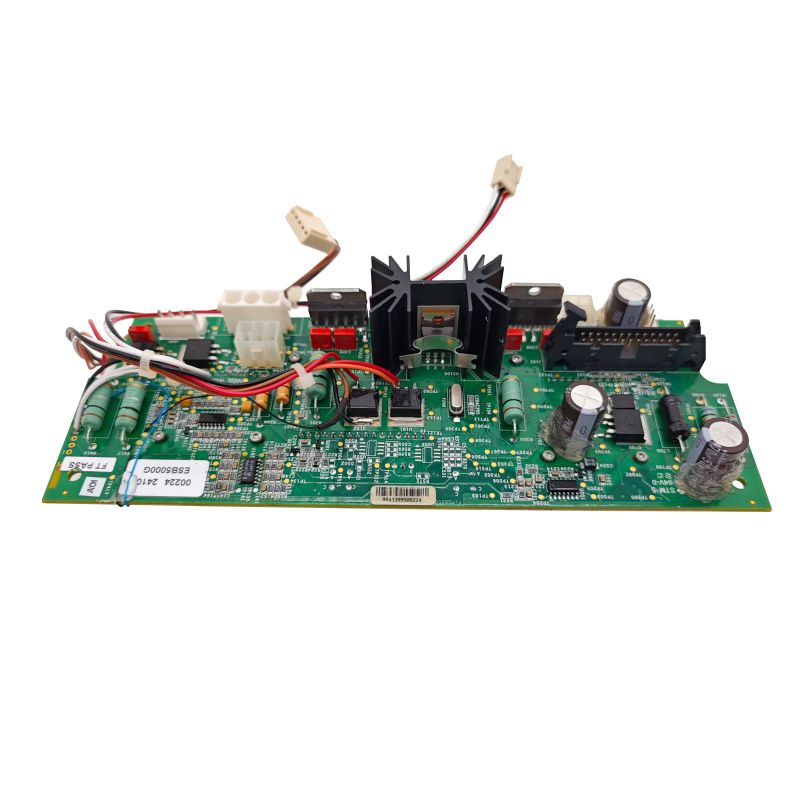

Pourquoi les PCBA de contrôle moteur sont confrontés à des défis de soudure uniques

Les ensembles de commande de moteur subissent des contraintes que la plupart des PCB ne rencontrent jamais. Ces trois facteurs rendent le choix de la soudure crucial.

1. Environnements à hautes vibrations

Les contrôleurs de moteur montés directement sur des pompes, des compresseurs ou des véhicules électriques subissent une excitation mécanique continue. Une étude documentée a comparé des PCBA identiques avec des soudures au plomb et sans plomb :

- Assemblage plombé :Premiers échecs après 40 heures de vibrations aléatoires de 6 g (fracture de la jambe d'un composant)

- Assemblage sans plomb :Même mode de panne après seulement 4 heures de vibrations identiques

La cause ? La soudure sans plomb a une ductilité réduite. Lorsque le joint ne peut pas fléchir, les contraintes vibratoires se concentrent sur le fil du composant, provoquant une rupture prématurée.

2. Cyclisme thermique extrême

Les moteurs génèrent de la chaleur. Puis les moteurs s'arrêtent. Puis ils recommencent. Un entraînement industriel typique passe de -40°C à +125°C des milliers de fois.

Soudure au plombs'adapte aux inadéquations CTE (coefficient de dilatation thermique) entre les composants et le PCB grâce à la ductilité.

Soudure sans plombforme des composés intermétalliques (IMC) plus épais et plus cassants à l’interface articulaire. Une croissance excessive de l'IMC affaiblit l'interface et accélère l'initiation des fissures.

3. Courants élevés et chauffage par Joule

Les PCBA de commande de moteur transportent des courants continus de 5 A à 200 A+. Chaque joint de soudure subit un auto-échauffement dû aux pertes I²R.

La principale différence n’est pas la résistance mais la façon dont le joint gère les contraintes du cycle thermique au fil du temps.

Quand vous DEVEZ utiliser de la soudure sans plomb

Les exigences réglementaires laissent peu de place au choix dans ces scénarios.

Marchés conformes à RoHS

L'UE, la Chine, la Corée du Sud et de nombreux autres pays limitent le plomb dans l'électronique à 0,1 % en poids de matériau homogène. Les produits vendus sur ces marchés doivent utiliser des soudures sans plomb, sauf exception spécifique.

Commandes de moteur grand public et commerciales

Appareils électroménagers (machines à laver, ventilateurs CVC, compresseurs de réfrigérateur)

Outils électriques avec entraînements motorisés

Contrôleurs CVC commerciaux

Robotique à usage non industriel

Fabrication orientée vers l'exportation

Si vous fabriquez des PCBA de commande moteur pour une distribution mondiale, le maintien de lignes de production distinctes avec et sans plomb crée une complexité de stock et des risques de qualité. Le traitement unifié sans plomb est le choix pratique.

Quand pouvez-vous justifier la soudure au plomb (exemptions)

Certaines applications sont éligibles aux exemptions RoHS ou échappent totalement au champ d'application réglementaire.

Électronique sous le capot automobile

Exonération 7(c)-I(valable jusqu'en 2026 au moins) autorise le plomb dans l'électronique automobile de haute fiabilité là où les alternatives sans plomb manquent de fiabilité prouvée.

Les données réelles des fournisseurs de niveau 1 montrent :

• Les joints sans plomb dans les unités de commande du moteur montrent une initiation plus précoce des fissures sous cyclage thermique
• La formation de moustaches d'étain sur les finitions en étain pur crée des risques de court-circuit dans les calculateurs scellés
• De nombreux constructeurs automobiles continuent de prescrire des soudures au plomb pour les modules critiques pour la sécurité.

Aéronautique et militaire

Exonération totale. La soudure sans plomb n'est pas requise pour les applications aéronautiques, de défense ou spatiales. Ces secteurs continuent d'utiliser Sn63/Pb37 sur la base de décennies de données de fiabilité.

Entraînements de moteurs industriels (exigences de durée de vie de plus de 10 ans)

Lorsqu'un contrôleur de moteur doit fonctionner pendant plus de 15 ans dans une usine non climatisée (température ambiante de -20°C à +70°C), la soudure au plomb reste le choix prudent. Les données de fatigue thermique à long terme pour le sans plomb dans ces conditions sont encore en développement.

Équipement médical (non implantable)

Des exemptions existent pour de nombreux appareils électroniques médicaux dont la fiabilité a un impact direct sur la sécurité des patients.

Pièces de réparation et de remplacement

Les PCBA de remplacement pour les équipements de soudure au plomb existants doivent utiliser de la soudure au plomb pour maintenir la compatibilité métallurgique avec les joints et composants existants.

Considérations sur les composants critiques pour la PCBA de commande de moteur

Toutes les pièces ne tolèrent pas les températures de soudage sans plomb. Ces cinq catégories nécessitent une attention particulière.

1. Composants sensibles à la température

La refusion sans plomb culmine entre 245 °C et 260 °C, soit une température nettement supérieure à celle du plomb entre 220 °C et 230 °C.

2. Composants avec finitions en étain pur

Les finitions en étain pur (courantes sur les composants sans plomb) peuvent développer des moustaches conductrices au fil du temps, un risque critique pour les commandes de moteur avec un espacement serré des composants.

Stratégies d'atténuation :

- Spécifiez les finitions NiPdAu ou étain-bismuth mat au lieu de l'étain pur

- Appliquer un revêtement conforme sur tous les joints de soudure

- Évitez l'étain pur sur les composants dans les zones à haute densité

3. Inventaire existant de composants au plomb

L'utilisation de composants de soudure au plomb (par exemple, fils plaqués SnPb) dans un processus d'assemblage sans plomb créeincompatibilité de processus:

La finition du composant fond à 183°C, mais la soudure sans plomb nécessite 245°C+

La finition du composant peut s'oxyder ou se dissoudre avant que le joint de soudure ne se forme

Résultat : joints peu fiables, défauts de la tête dans l'oreiller et défaillances sur le terrain

Règle:Utilisez des composants adaptés au processus de soudure qu’ils subiront.

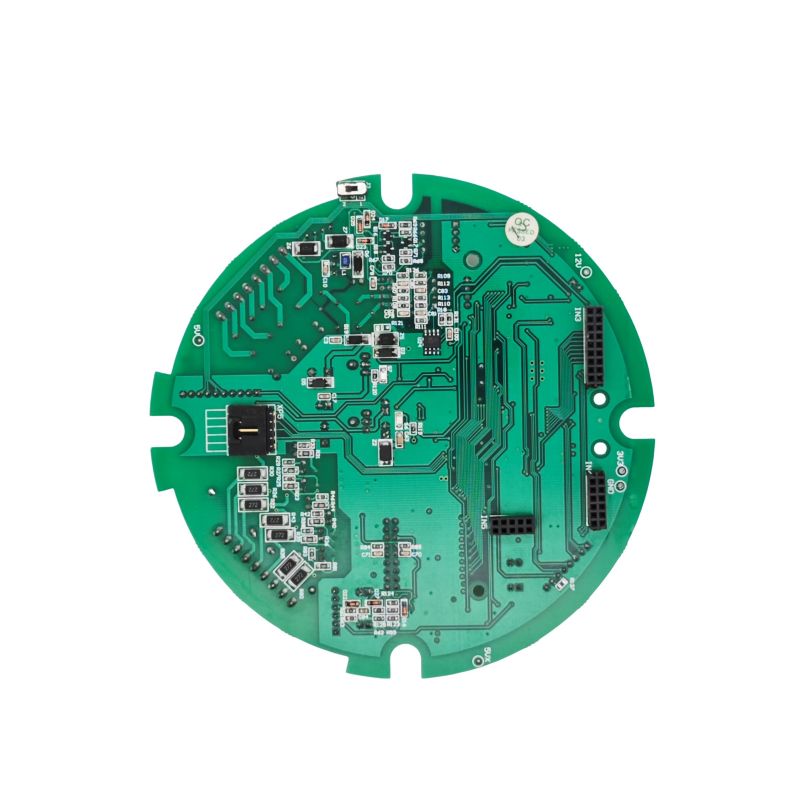

Meilleures pratiques pour la PCBA de commande de moteur sans plomb

Si le sans plomb est requis, ces pratiques maximisent la fiabilité.

Sélection de la finition de surface du PCB

Recommandation:ENIG offre le meilleur mouillage et la plus longue durée de conservation pour un assemblage sans plomb.

Optimisation du profil de redistribution

Un profil de refusion sans plomb mal optimisé crée des joints froids, des vides et des IMC fragiles.

Atténuation des vibrations pour les joints sans plomb

Étant donné la ductilité réduite des vibrations du sans plomb, suivez ces étapes supplémentaires :

1. Empotage / Encapsulation :Remplissez le boîtier autour des composants de grande masse (connecteurs, transformateurs, gros condensateurs) avec un composé d'enrobage en silicone ou en uréthane. Cela transfère les contraintes vibratoires des joints de soudure.

2. Composants collés :Utilisez un adhésif époxy ou silicone sous les grands appareils montés en surface (inductances, condensateurs en aluminium).

3. Réduisez la hauteur d’écartement des composants :Les composants hauts avec de longs câbles agissent comme des leviers de vibration. Spécifiez des composants discrets lorsque cela est possible.

FAQ PCBA sur la commande de moteur

Vous trouverez ci-dessous trois questions techniques posées par des concepteurs de variateurs de vitesse et des ingénieurs de fabrication.

Q1 : Je conçois un contrôleur de moteur de véhicule électrique pour un équipementier automobile de premier rang. Puis-je utiliser de la soudure sans plomb ?

UN:Oui, mais avec des tests de qualification importants. La plupart des équipementiers automobiles de premier rang utilisent actuellement des soudures sans plomb pour leurs nouvelles conceptions, car la conformité RoHS est requise pour les véhicules du marché européen. Cependant, des exemptions existent pour les appareils électroniques sous le capot pour lesquels les données de fiabilité sans plomb restent incomplètes.

Votre plan de qualification doit inclure :

Conseils pratiques :De nombreux constructeurs automobiles continuent de spécifier des soudures au plomb pour les calculateurs sous le capot en utilisant l'exemption RoHS existante. Discutez avec votre client avant de vous engager sans plomb. Si le sans plomb est obligatoire, spécifiez la finition de surface ENIG et le revêtement conforme pour tous les assemblages.

Q2 : Mon variateur de moteur industriel est tombé en panne après 18 mois en raison de joints de soudure fissurés sur les six MOSFET de puissance. L'assemblage utilise une soudure sans plomb SAC305. Qu'est-ce qui n'a pas fonctionné ?

UN:Il s’agit d’une rupture classique par fatigue thermique. Voici la séquence de diagnostic :

Étape 1 - Examinez les emplacements des fissures :Au microscope, regardez l'interface entre le fil MOSFET et le filet de soudure. Si la fissure longe la couche de composé intermétallique (IMC), l'IMC est devenu trop épais lors de la refusion.

Étape 2 – Vérifiez votre profil de redistribution :Pour SAC305, le temps au-dessus du liquidus (TAL) doit être de 60 à 90 secondes maximum. Si votre TAL dépasse 120 secondes, l'épaisseur IMC peut dépasser 10µm (la zone fragile commence au dessus de 5µm).

Étape 3 - Mesurez l'augmentation de la température au niveau du drain MOSFET :Avec une caméra infrarouge, mesurez la température du pad à pleine charge. S'il dépasse 110°C, le delta des cycles thermiques (ΔT) est trop grand.

Étape 4 - Vérifiez le montage en un seul point :Les MOSFET de puissance dotés de grands tampons thermiques (DPAK, D2PAK, TO-263) dépourvus de vias thermiques ou présentant des vides sous le tampon connaissent des points chauds. Radiographiez les articulations : des vides dépassant 25 % de la surface du tampon sont inacceptables.

Correctifs recommandés (par ordre de priorité) :

1. Réduire ΔT :Ajoutez un dissipateur thermique ou améliorez le flux d'air pour maintenir les pads MOSFET en dessous de 90°C à pleine charge.

2. Ajouter des vias thermiques :Sous chaque plot MOSFET, placez un ensemble de vias de 0,3 mm (remplis et bouchés) pour aspirer la chaleur dans le plan de masse du PCB.

3. Utilisez un alliage à faible teneur en argent :Considérez SAC105 (1 % Ag) au lieu de SAC305. Une teneur plus faible en argent augmente la ductilité et la résistance à la fatigue thermique au prix d'un point de fusion légèrement plus élevé.

4. Mettez en pot les MOSFET :Appliquez un composé d'enrobage thermiquement conducteur sur les MOSFET. Cela atténue le stress du cycle thermique et transfère la chaleur.

Q3 : Je dois réparer un PCBA de commande de moteur qui utilisait à l'origine de la soudure au plomb. Puis-je utiliser de la soudure sans plomb pour la réparation ?

UN:Techniquement oui, mais pas recommandé. Voici pourquoi :

Problème 1 - Métallurgie mixte :La soudure sans plomb (SAC305) ne se mélange pas bien avec la soudure au plomb résiduelle (Sn63/Pb37). L'alliage résultant a un point de fusion imprévisible (généralement entre 190°C et 210°C) et forme des joints faibles et granuleux sujets à la fissuration.

Problème 2 - Conflit de température :Pour faire couler correctement la soudure sans plomb, vous avez besoin d’une panne de fer à souder comprise entre 370°C et 400°C. Cette température peut :

Délaminer le plot PCB du substrat FR4

Endommager les composants adjacents (en particulier les condensateurs électrolytiques)

Faire fondre les connecteurs en plastique à proximité

Protocole de réparation recommandé :

Si vous devez utiliser du sans plomb sur une carte au plomb :Retirez 100 % de la soudure existante de la zone de réparation à l'aide d'une station de dessoudage sous vide. Inspectez sous grossissement : tout résidu de soudure au plomb contaminera le nouveau joint. Procédez ensuite à une soudure sans plomb à 370°C avec flux actif.

Matrice de décision : avec ou sans plomb pour le PCBA de commande de moteur

Utilisez ce tableau pour guider votre choix de soudure.

La soudure sans plomb est légalement requise pour la plupart des PCBA de commande de moteur expédiés vers les marchés réglementés. Cependant, les propriétés matérielles des alliages sans plomb (fragilité plus élevée, formation d'IMC plus épaisse, risque de barbes d'étain) créent de réels problèmes de fiabilité dans les applications à fortes vibrations et à cycles thermiques.

Pour les applications sans plomb obligatoires :

Utiliser la finition de surface ENIG pour un meilleur mouillage

Contrôler soigneusement le profil de refusion (TAL 60-90 secondes, pic 245-260°C)

Ajoutez un enrobage ou un adhésif pour les composants de masse élevée

Appliquer un revêtement conforme pour atténuer les moustaches d'étain

Pour les applications éligibles aux exemptions (sous-capot automobile, industriel 10+ ans, aérospatiale, médical) :

- La soudure au plomb (Sn63/Pb37) reste la référence en matière de fiabilité

- La combinaison de ductilité, de résistance aux vibrations et de décennies de données de terrain est difficile à remplacer

Pour les réparations :Correspond à l'alliage de soudure d'origine. La métallurgie mixte crée des joints imprévisibles et peu fiables.

La décision équilibre en fin de compte la conformité réglementaire et la fiabilité sur le terrain. Pour les produits de consommation ayant une durée de vie prévue de 3 à 5 ans, le sans plomb est mature et fiable. Pour les commandes de moteur critiques pour la sécurité ou à longue durée de vie, recherchez l’exemption et utilisez de la soudure au plomb.
