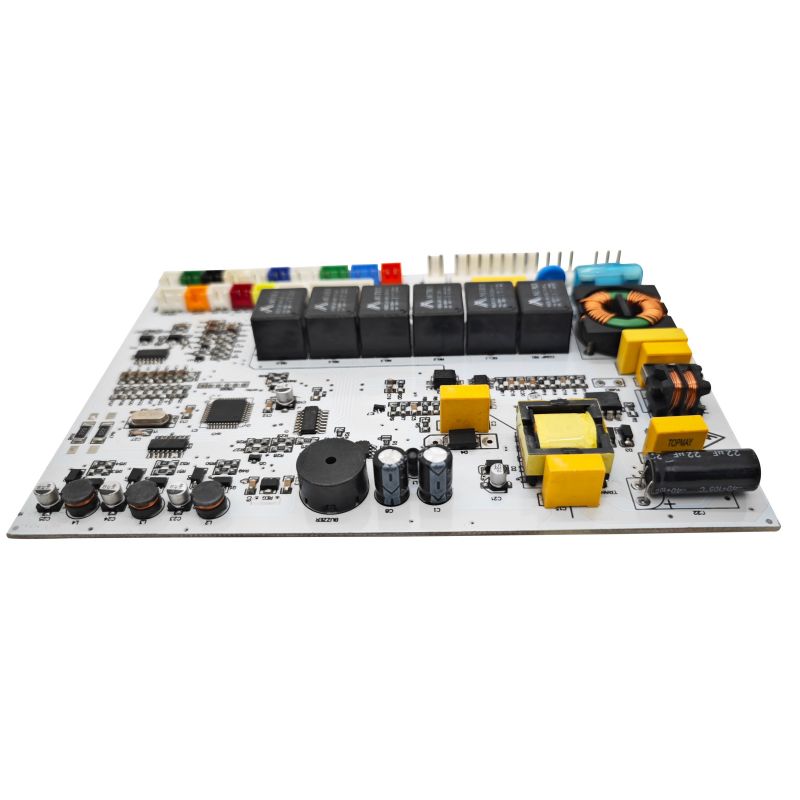

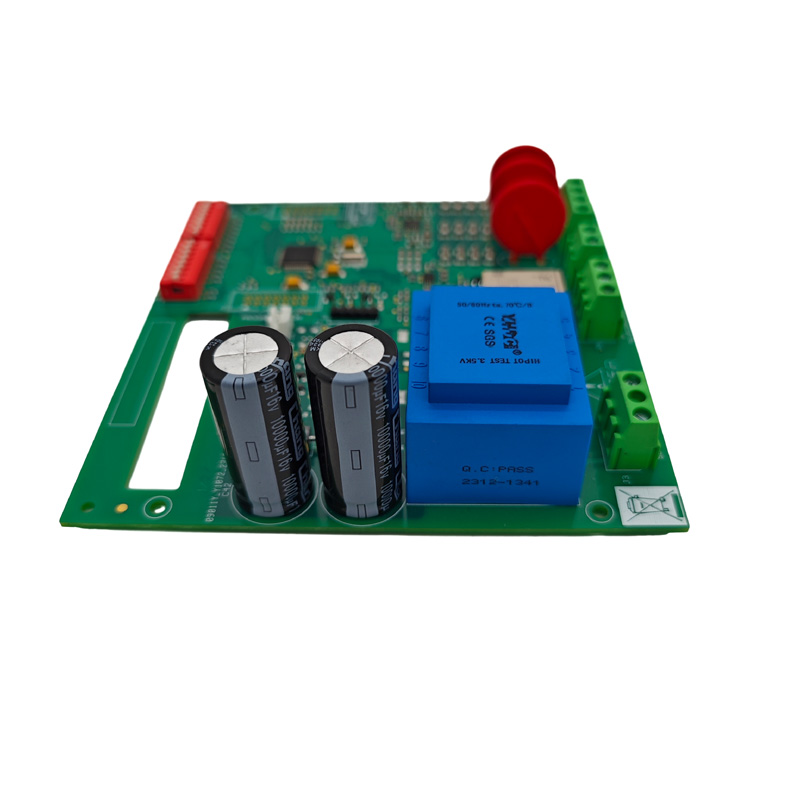

Sonar de pêche PCBA

Un système sonar de pêche (détecteur de poisson) est le composant électronique de base des équipements de détection marine, largement utilisé dans la pêche récréative, la pêche commerciale et l'exploration sous-marine. En tant que fournisseur professionnel de services de fabrication de PCBA, nous proposons des solutions complètes, de la conception à l'assemblage du produit fini, garantissant un fonctionnement fiable dans des environnements marins difficiles caractérisés par des embruns salins, une humidité élevée et des fluctuations extrêmes de température.

Deux assemblages de base du sonar de pêche PCBA

Le système sonar se compose de deux ensembles électroniques, chacun avec des exigences PCBA distinctes :

PCBA d'affichage/processeur

• Traitement du signal sonar – conversion des échos de retour en images numériques

• Intégration de la navigation GPS – combinant les données de position avec les lectures du sonar

• Pilotage de l'affichage – contrôle de la sortie de l'écran LCD ou tactile

• Interaction avec l'interface utilisateur – bouton de lecture ou entrées tactiles

Transducteur PCBA

1. Génération d'impulsions – créant des sursauts haute tension (±40 V à ±100 V) aux fréquences sonar

2. Réception d'écho – amplification et conditionnement des signaux de retour faibles (gamme microvolt)

3. Commutation d'émission/réception – commutation rapide entre les modes d'émission et de réception

4. Adaptation d'impédance – adaptation des caractéristiques du câble et du transducteur

Tendance de fabrication moderne : les transducteurs de pêche haut de gamme utilisent désormais la technologie SMT, avec des machines de sélection et de placement montant des éléments piézoélectriques directement sur le PCBA, remplaçant le positionnement manuel des cristaux de céramique pour une précision améliorée et une réduction des coûts.

Spécifications techniques de base

Configurations disponibles

• Fréquence unique, faisceau unique : 38 kHz, 50 kHz, 200 kHz à 1 kW

• Double fréquence, faisceau unique : 38/200 kHz ou 50/200 kHz (commun pour la pêche)

• Haute puissance : configuration commerciale en eau profonde de 4 kW

Spécifications physiques du PCBA

Six considérations critiques en matière de conception

1. Intégrité du signal – Garantir la précision de la détection

Les fréquences du sonar vont de 50 kHz à plus de 900 kHz. La disposition PCBA affecte directement la plage de détection et la précision :

• Traces à impédance contrôlée : 50 Ω ou 75 Ω typiques pour les câbles de transducteur

• Longueurs de trace adaptées : pour les transducteurs multiéléments, toutes les traces d'éléments doivent avoir une longueur électrique identique

• Anneaux de garde : entrées analogiques sensibles au contour avec traces mises à la terre pour rejeter le bruit

• Terres analogiques/numériques séparées : connectez-vous à un seul point étoile près de l'entrée d'alimentation

2. Protection contre l'humidité – Le facteur de fiabilité n°1

Les environnements marins exposent les PCBA aux brouillards salins, à la condensation et à l'immersion directe. Le vernissage n’est pas négociable :

Cibles de classification IP :

• Afficheur : IP65 minimum (étanche à la poussière, résistant aux projections d'eau)

• Ensemble transducteur : IP68 minimum (résistant à l'immersion jusqu'à 1 m+)

3. Commutation transmission/réception (T/R) – Protection du récepteur sensible

Un transducteur sonar ne peut pas émettre et recevoir simultanément. Le PCBA doit inclure un commutateur T/R qui protège l'amplificateur à faible bruit (LNA) sensible de l'impulsion de transmission haute tension :

• Protection à trois couches : circuit hacheur + serrage de tension + résistance série

• Temps de réponse : <10 μs (1 pied de profondeur en eau peu profonde = 2 μs aller-retour)

• Indice de protection du récepteur : Survivre aux pics de ± 100 V sur une entrée de ± 5 V

4. Conception de l'amplificateur de puissance

Augmente le signal de niveau logique du MCU (5 V) à la tension requise pour piloter le transducteur :

5. Chaîne de réception – Amplification et filtrage

Les échos de retour sont extrêmement faibles (millivolts ou microvolts). La chaîne de réception nécessite un gain élevé avec un faible bruit :

6. Conception de l'alimentation

Génère plusieurs rails de tension propres à partir d'une seule entrée de batterie marine 12 V :

Recommandation : utilisez des régulateurs de commutation séparés pour les rails numériques et analogiques. Utilisez des LDO après avoir changé de convertisseur pour obtenir l'alimentation la plus propre possible vers la chaîne de réception.

Règles de fiabilité de la disposition PCBA

Guide de sélection des matériaux

Exigences des tests de production

Qualification environnementale (Norme de produit commercial)

FAQ

Q1 : FR4 rigide ou PCB flexible pour l'assemblage du transducteur ?

Les deux sont viables ; le choix affecte les performances et la fiabilité :

• FR4 rigide : Idéal pour les transducteurs simples à élément unique, conceptions basse fréquence (50-83 kHz). Coût inférieur, fabrication plus facile, mais ne peut pas se conformer aux formes de coque incurvées.

• PCB flexible : idéal pour les réseaux multiéléments, les hautes fréquences (200 kHz+) et les conceptions de boîtiers incurvés. Se conforme aux formes complexes, réduit la taille du boîtier, mais coûte plus cher.

Tendance de l'industrie : les sondeurs haut de gamme utilisent désormais des PCBA flexibles avec des éléments piézoélectriques SMT, permettant un positionnement précis de dizaines de petits éléments transducteurs dans des réseaux courbes ou linéaires pour façonner le faisceau sonar.

Q2 : Comment protéger le préampli du récepteur contre les impulsions de transmission haute tension ?

Utilisez un système de protection à trois niveaux :

1. Circuit hacheur : MOSFET dos à dos ou diodes PIN en série avec l'entrée du récepteur - s'éteint pendant la transmission

2. Fixation de tension : diodes Schottky ou Zener dos à dos fixées à ±5 V ou ±10 V

3. Résistance série : une résistance de 100 Ω à 1 kΩ entre le commutateur T/R et l'entrée LNA limite le courant en cas de défaut

Q3 : Qu'est-ce qui cause les signaux sonar intermittents ou les échos fantômes ?

Souvent traçable à des défauts de conception ou d’assemblage du PCBA :

1. Pénétration d'humidité au niveau du connecteur → Embotter la jonction du connecteur, utiliser des connecteurs étanches

2. Joints de soudure fissurés sur les éléments SMT → Utiliser un PCB flexible, ajouter un sous-remplissage époxy

3. Découplage insuffisant sur les rails d'alimentation → Ajouter un condensateur de masse de 1 000 μF, découplage séparé de 100 μF + 100 nF pour le rail LNA

4. Mauvais réglage du filtre passe-bande → Utiliser des composants de tolérance de 1 %, vérifier avec l'analyseur de réseau

Pourquoi nous choisir – Précision adaptée aux exigences PCBA du sonar de pêche

Nous avons développé nos capacités spécifiquement pour relever les défis uniques de la fabrication d'électronique marine :

1. Processus matures de protection contre l’humidité

La corrosion par brouillard salin et la pénétration d’humidité sont les principaux défis des environnements marins. Nous proposons des options de revêtement conforme en acrylique, silicone et uréthane avec pulvérisation sélective (évitement précis des zones de connecteur) et traceur fluorescent UV pour une inspection facile – répondant aux exigences de protection IP68 pour les assemblages de transducteurs.

2. Capacité de fabrication de PCB flexibles et de flexibles-rigides

Les transducteurs de pêche haut de gamme utilisent de plus en plus de solutions flexibles d'éléments piézoélectriques PCB + SMT. Nous prenons en charge la fabrication de circuits imprimés flexibles (polyimide/PET) et de cartes rigides, permettant un positionnement précis des matrices, une compatibilité avec les boîtiers incurvés et une taille globale réduite.

3. Service clé en main à guichet unique – frais de coordination réduits

De la fabrication de PCB → l'approvisionnement en composants → l'assemblage SMT/DIP → la programmation → les tests fonctionnels → le revêtement conforme → l'assemblage de faisceaux de câbles → l'assemblage de produits finis, tous les processus sont réalisés en interne, minimisant les coûts de coordination multi-fournisseurs et les risques de qualité.

4. Capacités complètes de test et de validation

Équipés de 2 salles d'essais de vieillissement, de 2 chambres d'essais haute/basse température et d'une large gamme d'instruments de tests professionnels, nous pouvons effectuer :

• Test en circuit (TIC)

• Test de cyclage thermique (-40°C à +85°C)

• Essai au brouillard salin

• Test de choc thermique

• Tests fonctionnels (y compris validation de commutation T/R, tests de bruit de fond)

5. Prise en charge flexible des volumes

La capacité de production annuelle de PCBA dépasse 1,5 million d'unités, tout en prenant en charge des essais pilotes en petit volume sans MOQ - une transition transparente de la vérification du prototype à la production de masse.

Nos qualifications

• Créé : 2011

• Superficie de l'usine : 3 000+ m²

• Ingénieurs R&D : 20

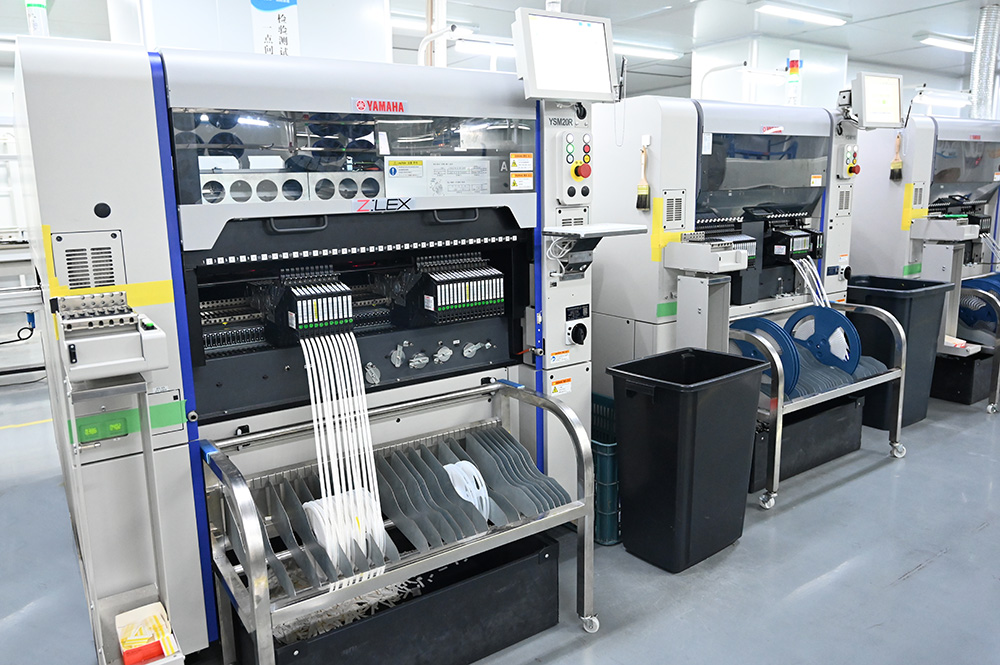

• Lignes de production CMS : 6

• Lignes d'assemblage DIP : 4

• Lignes d'assemblage de produits finis : 2

• Système qualité : certifié ISO 9001 : 2015, conforme à la norme IPC-610E

• Marchés d'exportation : Amérique du Nord, Amérique du Sud, Europe, Asie, Océanie
