Qu’est-ce que le soudage par refusion à l’azote et pourquoi l’envisager ?
La refusion d'azote remplace l'air standard dans le four par du N₂ pur à 99,9 %. L'absence d'oxygène empêche la formation d'oxyde sur la pâte à souder et les fils des composants.
Comparaison des processus
ParamètreReflux d'air standardReflux d'azote (N₂)DifférenceNiveau d'oxygène20,9 % < 1 000 ppm (0,1 %)200 × moins d'O₂Angle de mouillage25--35°10--15°2× meilleur mouillageVidance dans les coussinets thermiques15--25 % de surface5--10 % de surface50--70 % de réductionOreiller tête dans défauts0,5--2%< 0,05%10× moinsBilles de soudureVisibleAucunCartes de nettoyage

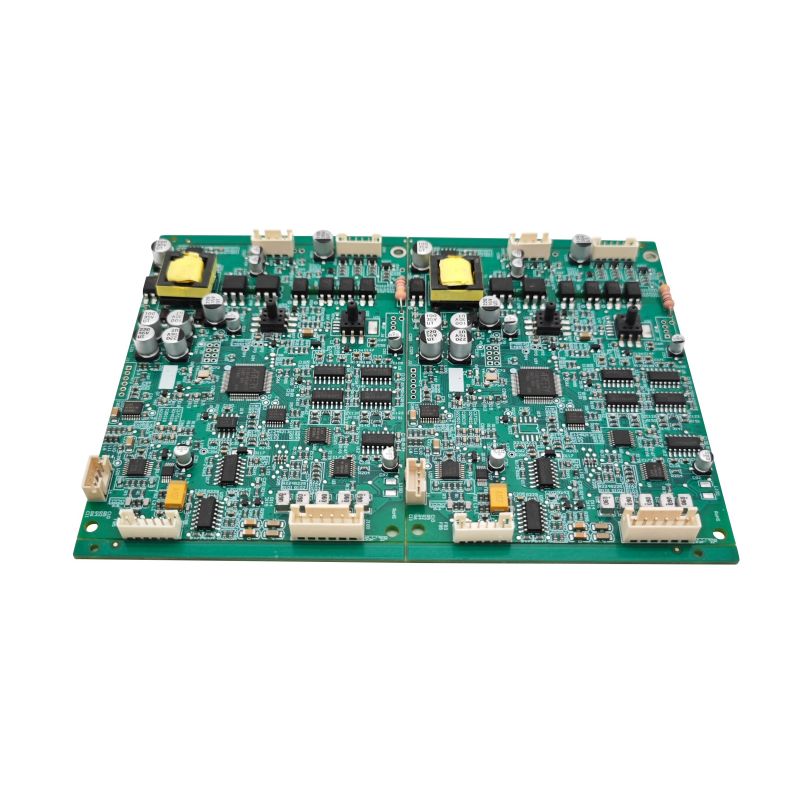

Le problème d'oxydation sur les PCBA des robots industriels
Les PCBA des robots industriels utilisent souvent de grands tampons thermiques (cuivre exposé) sous les MOSFET, les pilotes de grille et les circuits intégrés de gestion de l'alimentation. Ces tampons s'oxydent rapidement lors de la refusion de l'air, empêchant la soudure de se mouiller complètement. Le résultat est des vides qui emprisonnent la chaleur et provoquent des pannes sur le terrain après plus de 1 000 heures de fonctionnement.
Où la refusion de l'azote offre une valeur claire
Tous les robots industriels PCBA n’en bénéficient pas de la même manière. L'azote a du sens dans des scénarios spécifiques.

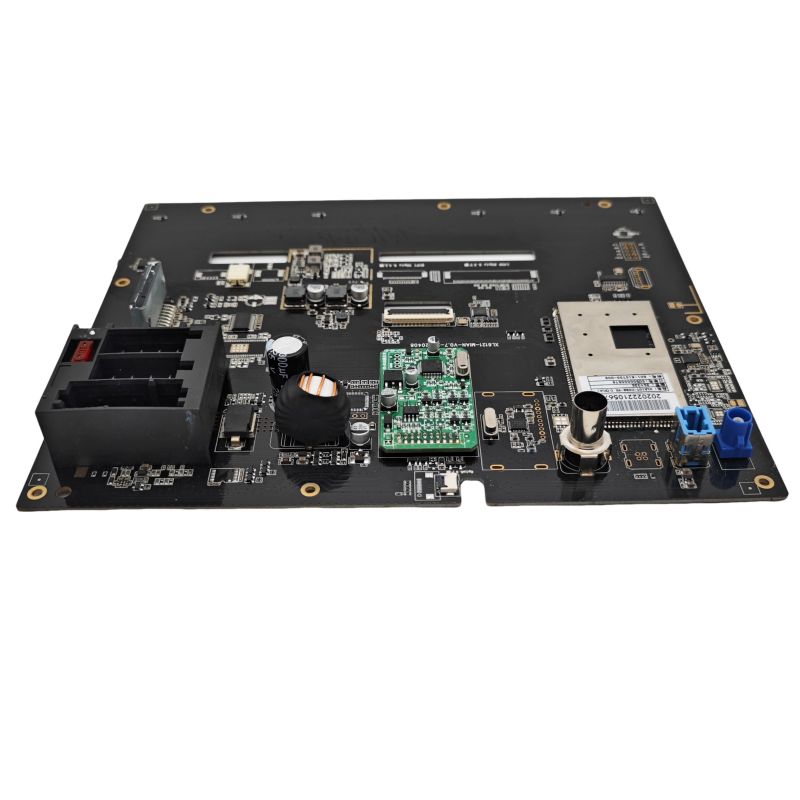

Grandes zones de cuivre et composants lourds
Caractéristiques de la carteRisque de refusion de l'airAvantage de l'azoteCoussin thermique 10 × 10 mm> 30 % de vides, points chauds< 8 % de vides, uniformeCarton de plus de 20 couches (épais)Chauffage inégal entre les couchesMeilleur transfert de chaleur par mouillageGrands connecteurs (40+ broches)Défauts de tête dans l'oreillerFormation de joints à 100 %Modules IGBT (entraînements de moteur de robot)Oxydation pendant un long trempageNettoyer les surfaces
Données du monde réel: Dans un contrôleur de robot PCBA à six axes avec 12 MOSFET de puissance sur une seule carte, la refusion d'azote a réduit les rendements de champ de 3,2 % à 0,4 % sur 24 mois. Le principal mode de défaillance – les vides des tampons thermiques provoquant une surchauffe – a chuté de 87 %.
Traces basse tension et courant élevé
Le PCBA du robot industriel pour servomoteurs transporte 30 à 80 A sur les couches internes. Les vides sous les résistances de détection de courant (0,5 mΩ, boîtier 2512) créent une variation de résistance qui corrompt les lectures de couple.
Composant de détection de courantVariation du reflux de l'airVariation du reflux de l'azoteShunt à 4 bornes (2512)±8 % en raison de la suppression±1,5 %Élévation de la température de la résistance de détection15 °C5°CDérive d'étalonnage après 500 cycles12 %2 %
Là où la refusion de l’azote n’est pas nécessaire
L'azote ajoute des coûts (modification du four + consommation de gaz = 0,08 à 0,12 $ par PCBA). Ne l'utilisez pas dans ces cas.
Petites cartes à faible masse thermique
ScénarioAzote non nécessaireSimple face, < 50 composantsLe reflux d'air produit < 8 % de videsTous les petits emballages (0402, QFN 3 × 3)Pas de grands coussinets thermiquesSAC305 sans plomb et sans pièces sensiblesLe flux standard gère le reflux d'airPrototypage à faible volume (< 100 cartes)Coût d'installation non justifié
Cartes utilisant un flux de haute activité
Certains flux sans nettoyage (par exemple Senju M705-GRN360-K2-V) contiennent des activateurs qui fonctionnent efficacement dans l'air jusqu'à 240°C. L'azote n'ajoute aucun avantage mesurable. Consultez la fiche technique du flux pour connaître la sensibilité à l’oxygène.
Paramètres de mise en œuvre pour le robot industriel PCBA
Si vous décidez d'utiliser de l'azote, appliquez ces paramètres spécifiques.
Profil du four sous azote
ZoneTemperatureTimeO₂ TargetPreheat150--180°C60--90 sec< 5000 ppmSoak180--210°C60--90 sec< 2000 ppmPic de refusion (SAC305)240--250°C30--60 sec< 1000 ppmRefroidissement-5°C/sec rampe---Aucune exigence
Critique: Maintenir O₂ en dessous de 1 000 ppm pendant le pic de refusion. Au-dessus de 1 500 ppm, l'avantage disparaît : les vides reviennent aux niveaux de refusion de l'air.
Débit et pureté de l’azote
ParamètreRecommandationPureté99,9 % minimum (grade 3,0)Point de rosée-40 °C ou moinsDébit15--25 m³/heure (four typique à 6 zones)
Estimation des coûts: Pour un PCBA de robot industriel typique de 100 × 150 mm, l'azote ajoute 0,10 $ par carte à 10 000 volumes. À un volume de 100 000 exemplaires, le coût tombe à 0,04 $ par carte.
Tests pour valider les avantages de l'azote
Avant de vous engager dans l'azote pour votre robot industriel PCBA, effectuez ces deux tests.
Comparaison mictionnelle (rayons X)
1. Refusionnez 20 planches à l'air, 20 planches à l'azote
2. Radiographiez chaque planche à une inclinaison de 0° et 45°
3. Mesurez la zone vide sous le plus grand coussin thermique (par exemple, circuit intégré du pilote de moteur)
4. Critère de réussite pour la justification de l'azote: Réduction des vides > 50% par rapport à l'air
Test de section transversale et de cisaillement
Résultat du test de refusion de l'airCible d'azoteÉpaisseur IMC (intermétallique)1--3 µm inégal2--4 µm uniformeDiamètre du vide> 200 µm commun< 100 µm rareRésistance au cisaillement des billes (0,5 mm BGA)800--1000 gf1100--1300 gf
FAQ - Questions courantes sur la refusion d'azote pour les PCBA de robots industriels
Q1 : La refusion d'azote améliore-t-elle la fiabilité des joints de soudure pour les PCBA de robots industriels exposés aux vibrations ?
UN:Oui, mais uniquement pour des mécanismes de défaillance spécifiques. Les robots industriels subissent des vibrations de 5 à 50 Grms provenant des servomoteurs et des boîtes de vitesses. Deux défaillances liées aux vibrations s'améliorent avec l'azote :
Kirkendall miction-- Lors de la refusion de l'air, la croissance des intermétalliques cuivre-étain (IMC) est irrégulière, créant des vides microscopiques à l'interface. Sous l'effet des vibrations, ces vides fusionnent et se fissurent après 5 000 à 10 000 heures. La refusion d'azote produit une IMC (couche Cu₆Sn₅) uniforme sans vides. Les tests de vibration (20 Grms, 10--2000 Hz, 100 heures) montrent que les joints à l'azote survivent 3 fois plus longtemps.
Fatigue des soudures à proximité de composants lourds-- Les grands transformateurs (15 × 15 mm) sur la PCBA du robot industriel subissent une dilatation thermique différentielle pendant le préchauffage du robot (25 °C à 85 °C). Lors de la refusion de l'air, les vides se concentrent sous les coins des composants, là où les contraintes sont les plus élevées. Ces vides agissent comme des sites d'amorçage de fissures. Grâce à l'azote, les joints sans vide répartissent les contraintes uniformément.
Amélioration quantitative-- Des tests de durée de vie accélérés (choc thermique -40°C à +125°C, 1000 cycles + vibrations simultanées) montrent :
- Joints de refusion d'air : 12 % fissurés ou défaillants
- Joints de refusion d'azote : 1,5% fissurés
Cependant, l'azote ne corrige pas la géométrie du tampon mal conçue ou les ouvertures de pochoir incorrectes. Optimisez-les toujours en premier, puis ajoutez de l’azote.
Q2 : Quel pourcentage de vide est acceptable pour les étages de puissance PCBA des robots industriels, et l'azote peut-il y parvenir ?
UN:Pour les étages de puissance PCBA des robots industriels (entraînements de moteur, IGBT, MOSFET), le vide acceptable dépend de la charge thermique. Trois niveaux existent :
Niveau 1 – Haute puissance (continu > 20 A par FET)
Zone vide acceptable : < 5 %. Diamètre du vide unique : < 0,2 mm. Ceci n'est réalisable qu'avec une refusion d'azote (1 000 ppm O₂) et une refusion sous vide (en option). Sans azote, les vides typiques sont de 15 à 25 %.
Niveau 2 – Puissance moyenne (crête de 10 à 20 A, intermittent)
Zone vide acceptable : < 10 %. Pas de vide unique > 0,5 mm. La refusion d'azote atteint systématiquement 5 à 8 % de vides. Le reflux de l'air produit 12 à 18 % - souvent marginal mais réussit si la simulation thermique le permet.
Niveau 3 – Faible consommation (< 5 A, circuits intégrés de signal)
Zone vide acceptable : < 25 %. Les vides ont un impact thermique minimal. L'azote n'est pas nécessaire. La refusion de l'air suffit.
L’azote peut-il atteindre le niveau 1 sans vide ?Non : l'azote seul atteint 5 à 8 % de vides minimum en raison des gaz de flux piégés. Pour les vides inférieurs à 5 % (critiques pour les MOSFET SiC ou les dispositifs GaN), vous avez besoin d'une refusion sous vide (élimine les gaz après la fonte de la soudure). L'azote + le vide permet d'obtenir 1 à 3 % de vides.
Protocole de test pour robot industriel PCBA: Mesurez les vides sur 10 planches. Si moyenne > 15 %, ajouter de l'azote. Si la moyenne est de 8 à 15 % et la dissipation de puissance < 2 W par composant, l'air est acceptable. Si < 8 % requis, spécifiez l'azote plus l'optimisation du pochoir (vias dans le tampon thermique pour libérer le flux).
Q3 : Puis-je convertir mon four à refusion d'air existant en azote pour la production de PCBA par robot industriel ?
UN:Oui, mais avec trois modifications non négociables. De nombreux fabricants tentent une conversion partielle et échouent.
Modification 1 -- Scellage du four
Les fours à refusion d'air présentent des espaces au niveau des rideaux d'entrée/sortie et entre les zones. La pureté de l’azote nécessite une entrée d’oxygène < 50 L/minute. Installer:
- Rideaux magnétiques double couche (remplace les simples chaînes)
- Contrôle de pression positive (1--2 mm H₂O à l'intérieur du four)
- Scellez tous les panneaux d'accès avec des joints en silicone haute température
Sans scellement, vous consommerez 3 à 5 fois plus d'azote (coût entre 0,30 $ et 0,50 $ par planche) et vous aurez toujours 5 000 ppm d'O₂ au maximum - pire qu'un four à air correctement réglé.
Modification 2 -- Système de surveillance de l'oxygène
Installez deux capteurs O₂ en zircone : un dans la zone de préchauffage, un dans la zone de pointe de refusion. Les capteurs doivent être calibrés mensuellement. De nombreux fabricants de PCBA pour robots industriels sautent l'étalonnage, puis se demandent pourquoi annuler les retours.
Modification 3 -- Convoyeur et lubrification
Les lubrifiants standard des convoyeurs de four se vaporisent dans l'azote (l'absence d'oxygène modifie la température de décomposition). Utilisez de la graisse perfluoropolyéther (PFPE). Marques Kester ou Klüber. Un lubrifiant standard contaminera la carte et créera des billes de soudure.
Coût et calendrier de conversion:
- Équipement : 8 000 $ à 15 000 $ (joints, rideaux, capteurs, contrôles de débit)
- Installation : 2 jours d'arrêt
- Alimentation en azote : Réservoir de liquide ou générateur PSA (location de 300 $ à 500 $/mois)
- Période d'amortissement pour un volume de PCBA de robot industriel > 50 000/an : 6 à 8 mois (à partir de la réduction des reprises et des retours sur le terrain)
Ne convertissez passi votre volume annuel est inférieur à 20 000 planches. Utilisez plutôt un fabricant sous contrat qui dispose déjà d’une refusion d’azote.
Matrice de décision : devriez-vous utiliser de l'azote ?
Facteur de reflux d'air suffisantAzote recommandéCoussins thermiques > 25 mm²NonOuiComposants avec base en cuivre exposée (QFN, DFN)NonOuiPas BGA < 0,8 mmNonOuiRobot PCBA fonctionnant > 60°C ambiantNonOuiObjectif de fiabilité sur le terrain < 0,5 % de défaillance par anNonOuiSoudure sans plomb (SAC305) avec flux sans nettoyageParfoisPour les grandes cartesVolume < 10 000 planches/anOuiNon (inefficace en termes de coût)
Recommandation finale
La refusion d'azote est tout à fait logique pour les PCBA de robots industriels qui contiennent :
- Grands coussinets thermiques (> 25 mm²)
- BGA ou QFN avec plots de puce exposés
- Tout étage de puissance dissipant > 5W par composant
- Exigence de fiabilité < 1% de défaillance terrain sur 5 ans
L'azote n'a pas de sens pour les PCBA de robots industriels simples et de faible consommation (interfaces de capteurs, cartes d'E/S) avec de petits composants et aucun problème thermique.
Conseils pratiques: Effectuez un essai de 100 planches dans l'azote. Vidange aux rayons X. Comparez avec vos résultats de refusion d'air actuels. Si la zone vide diminue de plus de 50 %, appliquez de l'azote. Si la réduction est inférieure à 30 %, la conception de votre flux ou de votre pochoir est le véritable problème : corrigez-les en premier.
