PCBA automobile : une ingénierie systématique depuis les piliers de la fiabilité jusqu'à la fabrication zéro défaut

L'automobile moderne subit une profonde transformation, passant d'un « produit mécanique » à un « terminal mobile intelligent ». Dans cette évolution, l'assemblage de circuits imprimés (PCBA) - en tant que support physique et noyau d'interconnexion électrique des unités de commande électroniques (ECU) - est devenu un déterminant essentiel des performances, de la sécurité et des limites fonctionnelles du véhicule. Contrairement à l'électronique grand public,PCBA automobilefonctionne dans un environnement extrême caractérisé par des températures élevées, des cycles thermiques sévères, des vibrations intenses, de l'humidité et des interférences électromagnétiques. Sa conception et sa fabrication constituent ainsi un système scientifique rigoureux couvrant la sélection des composants, le contrôle des processus et la traçabilité de la qualité tout au long du cycle de vie.

I. Normes strictes de haut niveau : le fossé de qualité construit par AEC-Q et IATF 16949

La fiabilité des PCBA automobiles ne découle pas d'un renforcement en une seule étape, mais est ancrée dans un système descendant de normalisation obligatoire. Parmi ceux-ci, la série AEC-Q et le système de gestion de la qualité IATF 16949 constituent les deux pierres angulaires.

Les normes AEC-Q, établies par l'Automotive Electronics Council, fournissent des spécifications de certification des composants avec des seuils de test stricts pour différents types de composants. Par exemple, AEC-Q100 se concentre sur les circuits intégrés (CI), les obligeant à réussir des tests tels que les cycles de température, l'électromigration et l'analyse des défaillances. L'AEC-Q200 cible les composants passifs (condensateurs, résistances, etc.), en les soumettant à des tests de choc thermique, d'humidité et de vibration pour garantir que leurs performances restent stables sur une large plage de températures allant de -40 °C à +125 °C (et au-delà). Tout composant qui n’a pas passé la certification AEC-Q se heurte à des obstacles considérables pour entrer dans les chaînes d’approvisionnement automobiles traditionnelles.

Au niveau du système de fabrication, IATF 16949 : 2016 a remplacé l'ISO/TS 16949 en tant que seule norme de gestion de la qualité pour l'industrie automobile. Son mandat principal est la mise en œuvre obligatoire des cinq outils de base (APQP, PPAP, FMEA, MSA, SPC) pour établir une architecture qualité en boucle fermée. Spécifiquement:

• L'APQP (Advanced Product Quality Planning) nécessite des examens DFM (Design for Manufacturability) au stade de la conception pour éviter de manière proactive les défauts potentiels, tels que la « désactivation » de 0201 petits composants ou les défauts de conception des pads BGA (Ball Grid Array).

• Le PPAP (Production Part Approval Process) exige que l'indice de capacité du processus (Cpk) pour les caractéristiques critiques pour la qualité (CTQ) doit être ≥ 1,67, ce qui signifie que la capacité du processus doit largement dépasser les normes industrielles générales.

• L'AMDEC (Analyse des modes de défaillance et de leurs effets) évalue systématiquement le numéro de priorité du risque (RPN) des modes de défaillance potentiels dans les lignes SMT (Surface Mount Technology), tels qu'une pâte à souder insuffisante ou des vides BGA, et applique des actions correctives obligatoires pour les éléments à RPN élevé.

Double assurance de la conception et du processus : relever les défis thermiques, mécaniques et chimiques

Les défis physiques auxquels sont confrontés les PCBA automobiles se concentrent sur trois domaines : la gestion thermique, les contraintes mécaniques et la corrosion environnementale. Cela nécessite une innovation collaborative dans les processus de conception et de fabrication.

1. Gestion thermique et sélection des matériaux Les PCBA situés à proximité des compartiments moteur ou des blocs-batteries doivent supporter des températures élevées et prolongées. Pour atténuer les défaillances thermiques, les concepteurs donnent la priorité aux substrats avec des matériaux FR-4 ou polyimide à Tg élevée (température de transition vitreuse ≥ 170 °C), empêchant le PCB de se ramollir et de se déformer sous la chaleur. Pour les composants haute puissance, des PCB à noyau métallique (MCPCB) ou des vias thermiques combinés à des dissipateurs thermiques sont introduits pour optimiser les chemins de dissipation thermique. De plus, les revêtements plasma PECVD (Plasma-Enhanced Chemical Vapor Deposition), étant thermiquement transparents, offrent une protection au niveau moléculaire sans entraver la dissipation thermique, ce qui les rend particulièrement adaptés aux applications compactes à haute densité de puissance telles que les contrôleurs de domaine.

2. Protection contre les vibrations mécaniques et renforcement des connexions Les vibrations sont l’une des principales causes de rupture par fatigue des joints de soudure. Les directives de conception suivent les principes DFM : évitez de placer des composants lourds et volumineux dans des zones de concentration de contraintes et donnez la priorité au SMT par rapport aux composants traversants pour réduire les contraintes des joints de soudure. Pour les boîtiers BGA sensibles aux vibrations, le processus Underfill – remplir l'espace sous la puce avec un adhésif pour répartir la contrainte – est mis en œuvre. Cela peut améliorer la fiabilité de l’impact de plusieurs ordres de grandeur. De plus, les normes d'ajustement par pression telles que IPC-9797A fournissent des spécifications pour la fiabilité des connecteurs dans des environnements de vibrations.

3. Revêtement conforme et protection contre la corrosion L'humidité, les brouillards salins et les polluants chimiques constituent des menaces de corrosion à long terme pour les PCBA. L'application sélective de vernis de protection est une pratique courante. Cependant, pour les capteurs ou les liaisons de signaux haute fréquence, les revêtements traditionnels peuvent affecter l'intégrité du signal ou ajouter une résistance thermique. Dans de tels cas, les revêtements au niveau moléculaire basés sur la nanotechnologie (par exemple, les revêtements plasma de P2i) offrent une solution supérieure, offrant une protection anti-condensation sans modifier les caractéristiques d'impédance. Pour les régions BGA à haute densité, AXI (Automated X-ray Inspection) est utilisé pour surveiller les taux de vides de soudure (généralement requis pour être <25 %) afin d'éviter que les vides ne deviennent des sources de corrosion ou de propagation de fissures.

Fabrication zéro défaut : traçabilité complète du SPI 3D en boucle fermée vers le MES

L'objectif principal de la fabrication de PCBA automobiles est d'approcher le « zéro défaut ». Cet objectif est atteint grâce à une inspection hautement automatisée et à un contrôle des processus en temps réel.

Dans l'étape critique SMT (impression de la pâte à souder), les statistiques montrent que 60 à 70 % des défauts proviennent d'écarts d'impression. Pour résoudre ce problème, les principales lignes de production adoptent le SPI 3D (inspection tridimensionnelle de la pâte à souder) couplé à un système de retour d'information en boucle fermée lié à l'imprimante. Lorsque SPI détecte un écart de tendance dans le volume ou la hauteur de la pâte à souder, le système ajuste automatiquement la pression de la raclette ou la vitesse de libération du pochoir sans intervention manuelle. Ce mécanisme maintient le Cpk des paramètres critiques de manière stable au-dessus de 1,67. Dans les étapes suivantes :

• L'AOI (Automated Optical Inspection) capture les défauts visuels tels que les déplacements et les ponts des composants.

• ICT (In-Circuit Testing) utilise des contacts de sonde pour détecter rapidement les défauts électriques tels que les courts-circuits et les tolérances de résistance.

• FCT (Functional Circuit Testing) simule les conditions de fonctionnement réelles (par exemple, fluctuations de puissance 12 V/24 V) pour vérifier l'intégrité fonctionnelle du PCBA.

Surtout, la traçabilité de bout en bout n'est pas négociable. Conformément à la norme IATF 16949, le Manufacturing Execution System (MES) lie le numéro de lot de chaque composant, les paramètres de placement, les profils de température de refusion et même les images radiographiques à l'UID unique final gravé au laser du PCBA. En cas de panne sur le terrain, l'historique complet de la production peut être récupéré dans un délai de 60 secondes, permettant un confinement précis et une analyse des causes profondes. Cette capacité de traçabilité est également de plus en plus vitale pour soutenir les réglementations sur le « droit à la réparation ».

Stratification des applications et intégration du système

Les applications PCBA automobiles couvrent plusieurs domaines, du contrôle de la carrosserie et du groupe motopropulseur aux cockpits intelligents et à la conduite autonome. Chaque scénario impose des priorités distinctes :

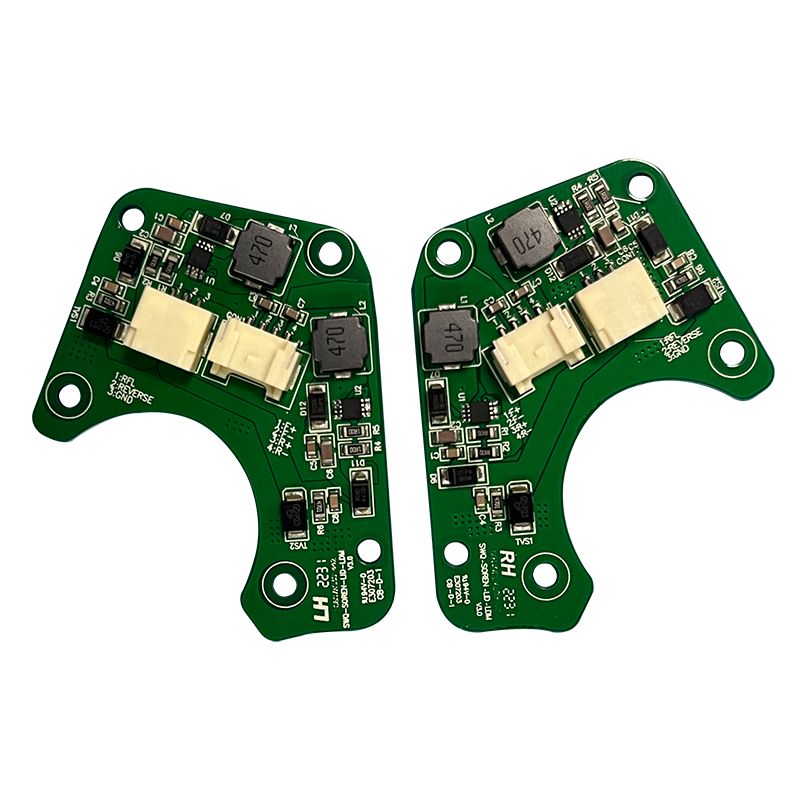

• Domaine du corps (BCM, Body Control Module) : met l'accent sur le contrôle des E/S et la faible consommation d'énergie, avec une sensibilité aux coûts nécessitant des mesures de protection équilibrées.

• Domaines du groupe motopropulseur et de la sécurité (ABS/ESP, système de freinage antiblocage/programme de stabilité électronique) : exigent une vitesse de réponse extrêmement élevée et une tolérance aux environnements extrêmes, nécessitant des circuits intégrés AEC-Q100 de haute qualité et une conception de redondance renforcée.

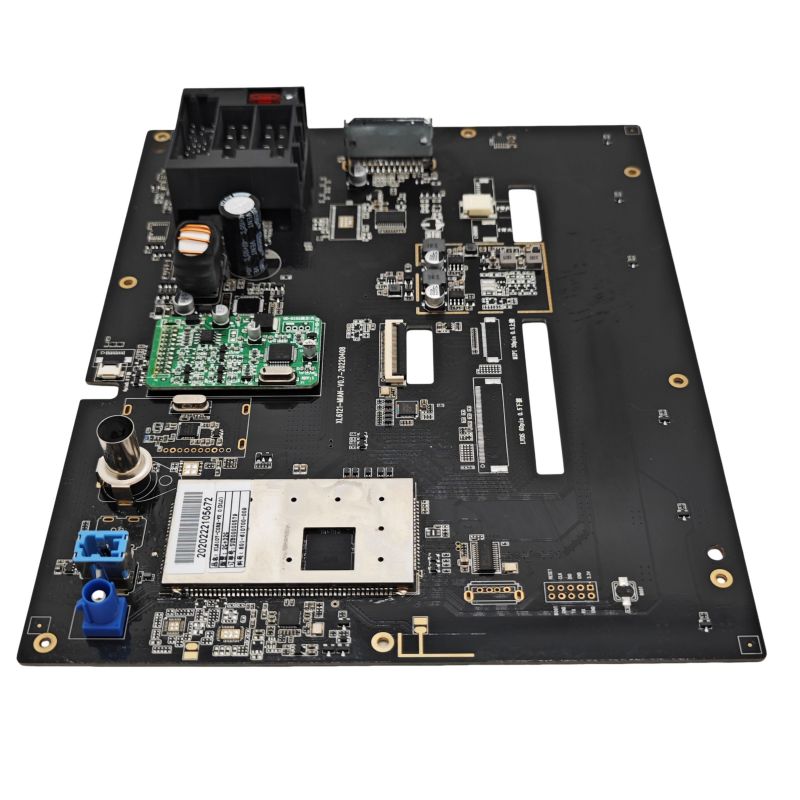

• Domaine d'infodivertissement : donne la priorité à la transmission de signaux à haute vitesse (par exemple, HDMI, LVDS) et à la compatibilité électromagnétique (EMC), en utilisant souvent des technologies HDI (interconnexion haute densité) ou rigid-flex pour optimiser l'intégrité du signal.

PCBA automobileest, par essence, une science du déterminisme. Il établit des normes strictes via AEC-Q et IATF 16949 pour filtrer les gènes fiables à la source ; il confère au matériel une résilience face aux environnements difficiles grâce à des conceptions et des processus spécialisés ciblant la chaleur, les vibrations et la corrosion ; et il garantit une cohérence des processus proche de zéro défaut dans la production de masse grâce à la SPC en boucle fermée, à l'inspection AOI/rayons X et à la traçabilité MES. À mesure que les architectures E/E (électriques/électroniques) automobiles évoluent vers des plates-formes informatiques centrales, PCBA doit non seulement s'adapter à des densités de calcul plus élevées, mais également assurer la redondance et la prévisibilité des pannes dans le cadre de sécurité fonctionnelle (ISO 26262). L’innovation technologique dans ce domaine continue de conduire l’industrie automobile vers des horizons plus sûrs, plus intelligents et plus fiables.
