Éviter les pièges de mise à la terre et les débris de vis : directives de conception pour les PCBA de commande de moteur à haute fiabilité

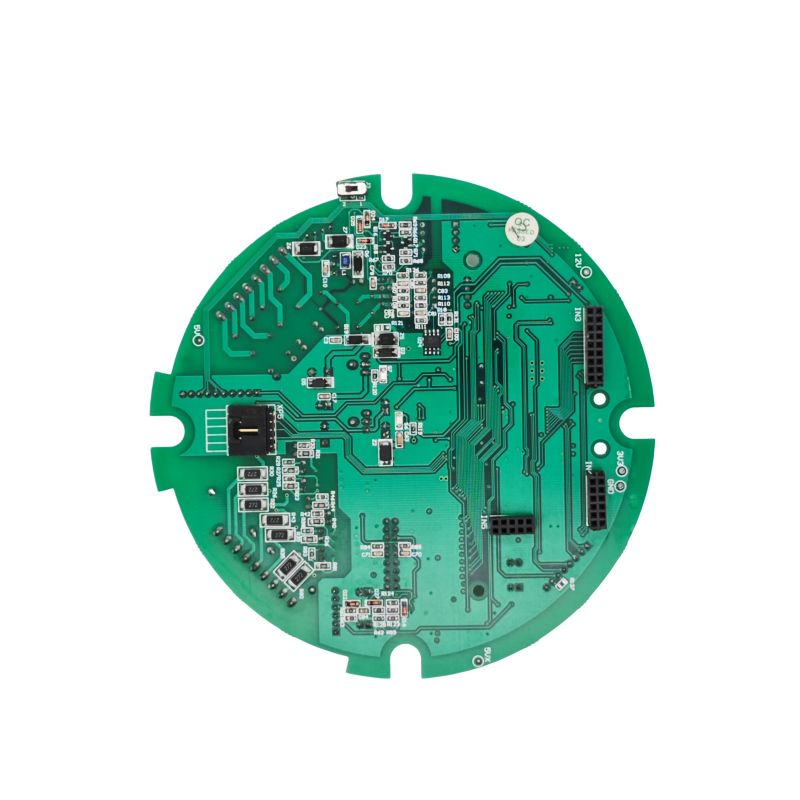

PCBA de commande de moteur (Printed Circuit Board Assembly) est le principal outil de contrôle de mouvement de précision dans l'automatisation industrielle, la robotique, les véhicules à énergie nouvelle et les appareils électroménagers intelligents. Ce guide pratique consolide les informations clés relatives à la sélection de l'architecture, à la disposition des PCB, à l'assemblage et à la vérification, aidant ainsi les ingénieurs et les chefs de produit à éviter les pièges courants et à assurer une transition en douceur du prototype à la fabrication en grand volume.

1. Phase de conception : architecture et sélection des composants

1.1 Solutions personnalisées ou solutions standard

Au lancement du projet, évaluez s'il convient d'adopter un PCBA personnalisé ou un module standard prêt à l'emploi. Bien que le PCBA personnalisé entraîne des coûts NRE (ingénierie non récurrents) initiaux plus élevés, il permet une optimisation pour des types de moteurs spécifiques, tels que BLDC, pas à pas ou servo, et des objectifs de performances précis (par exemple, précision vitesse/couple à ± 0,5 %). Les solutions personnalisées offrent également une efficacité d'intégration système supérieure (souvent supérieure à 95 %) et une fiabilité à long terme dans des conditions de fonctionnement difficiles.

1.2 Sélection du chipset principal et de la topologie

• Processeur : un MCU 32 bits avec des périphériques de contrôle moteur dédiés (par exemple, le cœur ARM Cortex-M4) est fortement recommandé pour gérer des algorithmes gourmands en calcul comme le contrôle orienté champ (FOC) avec une réponse en temps réel.

• Pilote et étage de puissance :

• Pour les conceptions à haute intégration, choisissez des circuits intégrés de pilote BLDC entièrement intégrés (par exemple, série TI MCF831xC) qui combinent des pilotes de grille et des FET de puissance. Cela simplifie les circuits externes, mais nécessite un découplage minutieux : au moins cinq condensateurs critiques (VM-PGND, CPH-CPL, etc.) doivent être placés conformément à la fiche technique pour garantir un fonctionnement stable.

• Pour les applications haute puissance (par exemple > 50 A), les MOSFET/IGBT discrets avec pilotes de grille dédiés sont préférés. Envisagez des dispositifs à large bande interdite (SiC ou GaN) pour obtenir des fréquences de commutation plus élevées et réduire les pertes.

2. Disposition des circuits imprimés : l'art de la suppression du bruit et de la gestion thermique

Une carte de commande de moteur est par nature un assemblage à signaux mixtes et à forte consommation d'énergie. Une mauvaise configuration est la principale cause de défaillances CEM et de retours sur site.

2.1 Stratégie de partitionnement et de mise à la terre des circuits (critique)

Règle d'or : Isolez physiquement la masse d'alimentation de la masse du signal.

• Zonage : divisez le PCB en trois régions distinctes :

• Zone bruyante : onduleur, relais et boucles de commande de portail.

• Zone numérique : MCU, interfaces de communication (CAN, UART, SPI).

• Zone analogique : détection de courant/tension, entrées d'encodeur/résolveur. Éloignez les traces PWM haute fréquence des chemins de rétroaction analogiques sensibles.

• Mise à la terre :

• Adoptez une approche de mise à la terre à point unique ou de plan de sol divisé.

• Connectez les masses numériques et analogiques en un seul point près de la broche de référence ADC.

• Isolez la terre d'alimentation (bruyante) et connectez-la au point de terre en étoile du système via un chemin à faible impédance, empêchant ainsi les courants transitoires importants de corrompre les signaux de commande.

• Recommandation de stack-up : une carte à 4 couches est idéale lorsque le budget le permet. Utilisez des couches de terre dédiées adjacentes au côté composant principal pour fournir des chemins de retour à faible inductance et un blindage inhérent. Pour les conceptions à 2 couches, utilisez une inondation de sol étendue et gardez les traces de puissance aussi courtes et larges que possible.

2.2 Boucles de puissance et dissipation thermique

• Largeur de trace et zone de boucle : les traces de bus CC et de sortie triphasée doivent être courtes et larges pour résister à un di/dt élevé. Les paires de signaux de commande de grille doivent être parallèles et proches des bornes source MOSFET correspondantes pour minimiser l'inductance parasite.

• Gestion thermique : utilisez des vias thermiques pour conduire efficacement la chaleur des appareils électriques vers les plans de cuivre internes ou les coussinets du dissipateur thermique de la couche inférieure. Appliquez des ouvertures de masque de soudure (cuivre exposé) sur les chemins à courant élevé pour permettre la fixation du dissipateur thermique auxiliaire.

3. Assemblage et fabrication : des détails négligés mais critiques

3.1 Résilience de la chaîne d'approvisionnement dans la planification de la nomenclature

Avant la finalisation de la nomenclature (Bill of Materials), effectuez une évaluation des risques d'approvisionnement pour les articles à long délai de livraison tels que les MCU et les émetteurs-récepteurs de communication. Dans la mesure du possible, réservez des empreintes alternatives compatibles avec les broches dans la disposition pour éviter les arrêts de production causés par des perturbations d'un fournisseur unique.

3.2 Propreté des fixations par vis (un mode de défaillance fréquent mais ignoré)

Lors de l'assemblage du PCBA du contrôleur de moteur, les débris métalliques transportés par les vis sont un tueur caché qui provoque des courts-circuits et une dégradation de l'isolation.

• Risque : les particules métalliques provenant des alimentateurs à vis vibrants peuvent tomber sur les broches du circuit intégré à haute densité ou entre les traces adjacentes, entraînant des pannes intermittentes ou des courts-circuits immédiats lors de la mise sous tension.

• Contre-mesures :

• Remplacez les mangeoires à bol vibrant traditionnelles par des mangeoires à étages pour minimiser la génération de particules induites par la friction.

• Introduire une station de dépoussiérage sous vide immédiatement avant l'étape de fixation.

• Utilisez des tournevis électriques intelligents avec surveillance du couple et de l'angle en temps réel pour éviter un sous-couple (flottant) ou un dénudage du filetage.

4. Tests et validation : au-delà du « Est-ce que ça tourne ? »

1. Test fonctionnel (FCT) : dans des conditions de charge, vérifiez le temps de réponse de la protection contre les surintensités et les surchauffes, par exemple en vous assurant que l'arrêt du pilote est déclenché dans un délai < 10 µs. Validez également la logique de déclassement de puissance dynamique pendant les creux de tension.

2. Pré-conformité à la compatibilité électromagnétique (CEM) : les émissions conduites et rayonnées (CE/RE) sont des problèmes courants. Si des pannes se produisent, vérifiez d'abord si une diode TVS et une self de mode commun correctement évaluées sont placées à l'entrée d'alimentation, et optimisez la vitesse de balayage de la commutation PWM en ajustant les résistances de grille.

3. Fiabilité à long terme : effectuez des tests de cycles thermiques et de fonctionnement continu pour vérifier l'intégrité des joints de soudure et le déclassement des composants à des températures ambiantes maximales.

Concevoir un système fiablePCBA de commande de moteurest fondamentalement un compromis triangulaire entre les performances électriques, la thermodynamique et la compatibilité électromagnétique. Chaque décision, depuis le cloisonnement clair du circuit et la mise à la terre disciplinée jusqu'au contrôle rigoureux de la propreté de l'assemblage, détermine la stabilité à long terme du produit dans des environnements industriels difficiles. En mettant en œuvre les stratégies décrites dans ce guide, vous pouvez réduire considérablement les taux de défaillance, raccourcir les cycles de développement et améliorer la robustesse globale de votre système de commande de moteur.
