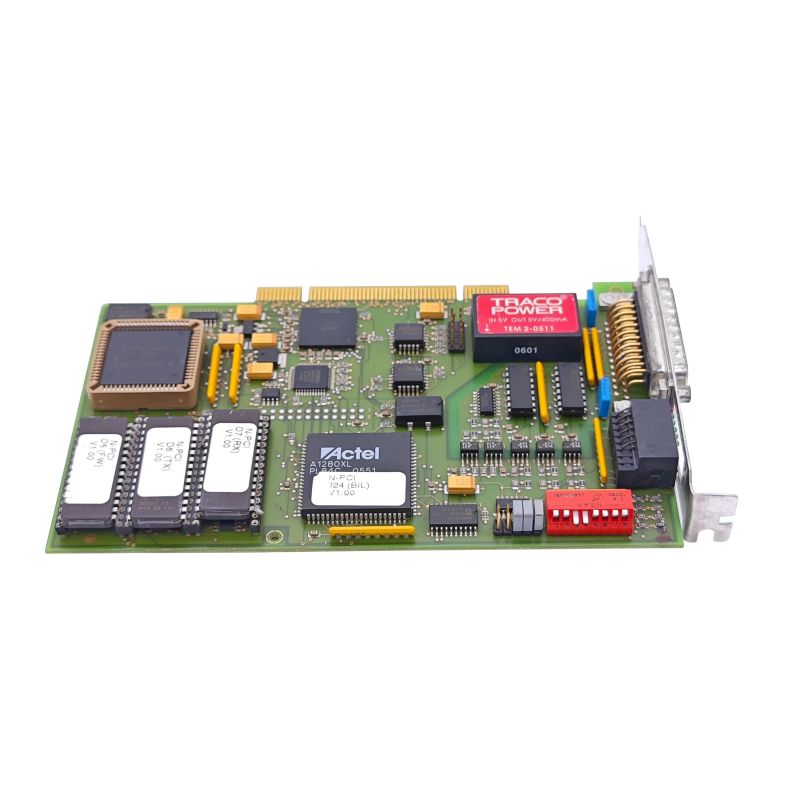

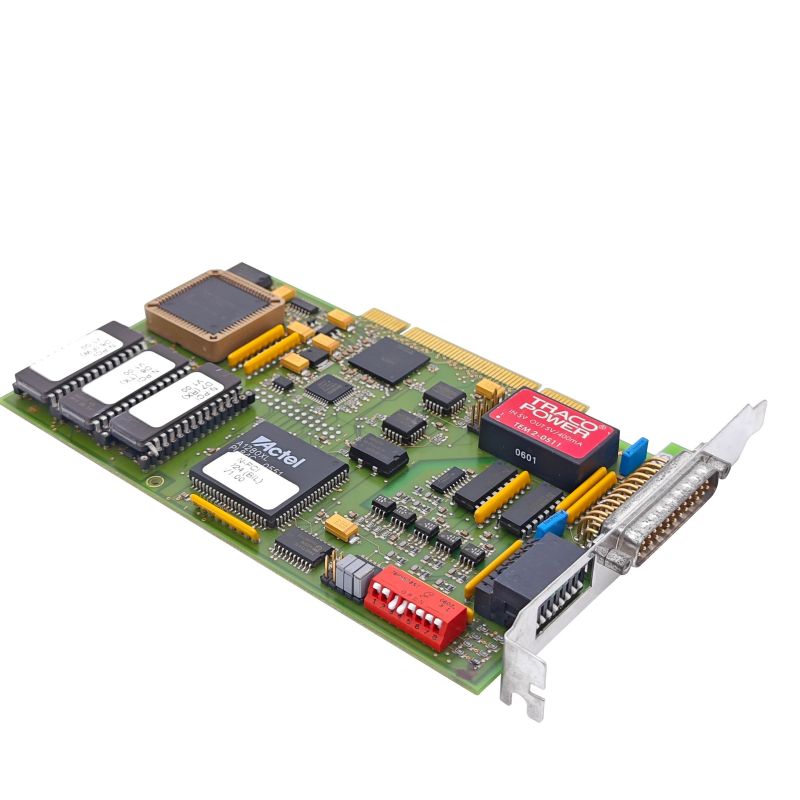

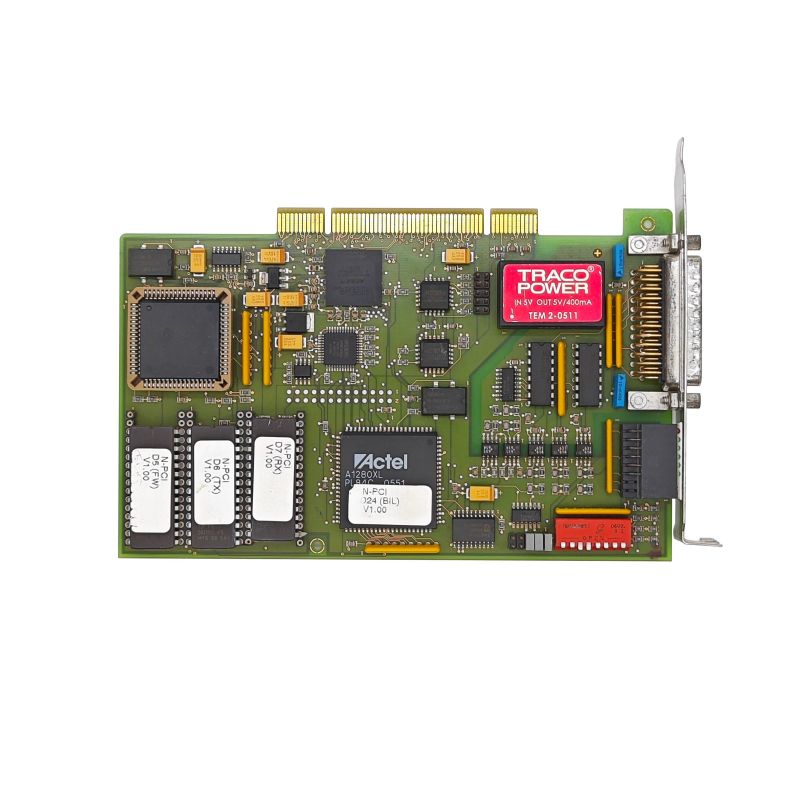

Carte d'acquisition de données PCBA

Unixplore Electronics se spécialise dans la fabrication et la fourniture clé en main de cartes d'acquisition de données PCBA en Chine depuis 2008 avec la certification ISO9001 : 2015 et la norme d'assemblage de PCB IPC-610E, largement utilisée dans divers équipements de contrôle industriel et systèmes d'automatisation.

Modèle:UE-122

envoyer une demande

Description du produit

Qu'est-ce que la carte d'acquisition de données PCBA ?

Unixplore Electronics est fier de vous offrirCarte d'acquisition de données PCBA. Notre objectif est de garantir que nos clients connaissent pleinement nos produits, leurs fonctionnalités et leurs caractéristiques. Nous invitons sincèrement les nouveaux et anciens clients à coopérer avec nous et à avancer ensemble vers un avenir prospère.

Carte d'acquisition de données PCBA (DAQ PCBA) est un périphérique informatique intégré sur une carte de circuit imprimé (PCB) conçu pour capturer les signaux analogiques provenant d'une variété de capteurs et d'instruments et les convertir en un format numérique qu'un ordinateur peut traiter.

Les principales fonctions de la carte d'acquisition de données PCBA comprennent :

Capture de signaux :Capturez les signaux analogiques de divers appareils du monde physique.

Conversion des signaux :Convertissez les signaux analogiques en signaux numériques via un convertisseur analogique-numérique (ADC) interne.

Transmission de données:Le signal numérique converti est transmis à l'ordinateur via le circuit d'interface pour une analyse et un traitement ultérieurs.

L'assemblage PCB de la carte d'acquisition de données comprend généralement des composants clés tels que des circuits frontaux analogiques, des convertisseurs analogique-numérique, des circuits d'horloge et des circuits d'interface, qui fonctionnent ensemble pour obtenir une collecte et une conversion précises des données.

De plus, les indicateurs de performance de la carte d'acquisition de données PCBA peuvent inclure le taux d'échantillonnage, la précision, le nombre de canaux d'entrée, la plage d'entrée, le rapport signal/bruit, etc. Ces paramètres affecteront directement l'effet de l'acquisition et de la conversion des données.

En général, la carte d'acquisition de données PCBA joue un rôle important dans le contrôle industriel, les systèmes d'automatisation, les expériences scientifiques et d'autres domaines, et constitue l'un des composants clés de la collecte et du traitement des données.

Unixplore offre un guichet uniqueCLÉ EN MAINservice pour votre projet EMS. N'hésitez pas à nous contacter pour la construction de vos planches, nous pouvons vous faire un devis dans les 24 heures après réception de votreFichier GerberetListe de nomenclature!

Fabrication de cartes d'acquisition de données PCBA

* Fichier Gerber et liste de nomenclature fournis par le client
* PCB vierge fabriqué, composants achetés par nos soins
* Fabrication de PCB avec des pièces entièrement assemblées
* Fonction 100 % testée OK avant l'expédition
* Processus de fabrication conforme à RoHS et sans plomb
* Livraison rapide, avec package ESD indépendant
* Service de fabrication électronique unique pour la conception de circuits imprimés, la disposition des circuits imprimés, la fabrication de circuits imprimés, l'approvisionnement en composants, l'assemblage de circuits imprimés SMT et DIP, la programmation de circuits intégrés, les tests de fonctionnement, l'emballage et la livraison.

Capacité d'assemblage de PCB et de PCB Unixplore

Paramètre	Aptitude
Couches	1 à 40 couches
Type d'assemblage	Traversant (THT), montage en surface (SMT), mixte (THT+SMT)
Taille minimale des composants	0201(01005 métrique)
Taille maximale des composants	2,0 po x 2,0 po x 0,4 po (50 mm x 50 mm x 10 mm)
Types de packages de composants	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Pas minimum des pads	0,5 mm (20 mil) pour QFP, QFN, 0,8 mm (32 mil) pour BGA
Largeur de trace minimale	0,10 mm (4 mils)
Espace de trace minimum	0,10 mm (4 mils)
Taille minimale du foret	0,15 mm (6 mils)
Taille maximale du tableau	18 po x 24 po (457 mm x 610 mm)
Épaisseur du panneau	0,0078 po (0,2 mm) à 0,236 po (6 mm)
Matériau du panneau	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Haute Fréquence, FPC, Rigid-Flex, Rogers, etc.
Finition de surface	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Type de pâte à souder	Avec ou sans plomb
Épaisseur du cuivre	0,5 once – 5 onces
Processus d'assemblage	Brasage par refusion, brasage à la vague, brasage manuel
Méthodes d'inspection	Inspection optique automatisée (AOI), rayons X, inspection visuelle
Méthodes de test en interne	Test fonctionnel, test de sonde, test de vieillissement, test de haute et basse température
Délai d'exécution	Échantillonnage : 24 heures à 7 jours, Analyse de masse : 10 à 30 jours
Normes d'assemblage de PCB	ISO9001 : 2015 ; ROHS, UL 94V0, IPC-610E classe II

Service EMS à valeur ajoutée Unixplore

● Service de préprogrammation IC avec fichier au format HEX, ELF et BIN.
● Appareil de test de fonction PCBA de carte d'acquisition de données personnalisé selon les exigences de test du client
● Service de construction de boîtes, y compris la production de moules et de pièces pour boîtiers en plastique et en métal
● Revêtement conforme comprenant un revêtement de laque sélectif, un enrobage en résine époxy
● Faisceau de câbles et assemblage de câbles
● Assemblage du produit fini comprenant la boîte, l'écran, le commutateur à membrane, l'étiquetage et l'emballage personnalisé en carton ou en boîte de vente au détail.
● Divers tests tiers pour PCBA sont disponibles sur demande
● Assistance à la certification des produits

Procédure de production de PCBA

1.Impression automatique de pâte à souder
2.impression à la pâte à souder terminée
3.Sélection et placement SMT
4.Sélection et placement SMT terminés
5.prêt pour le soudage par refusion
6.soudure par refusion terminée
7.prêt pour l'AOI
8.Processus d'inspection de l'AOI
9.Placement des composants THT
10.processus de brasage à la vague
11.Assemblage THT terminé
12.Inspection AOI pour l’assemblage THT
13.Programmation IC
14.test de fonctionnalité
15.Vérification et réparation QC
16.Processus de revêtement conforme PCBA
17.Emballage ESD
18.Prêt pour l'expédition

Emballage

Pour PCBA

Pour le produit fini
