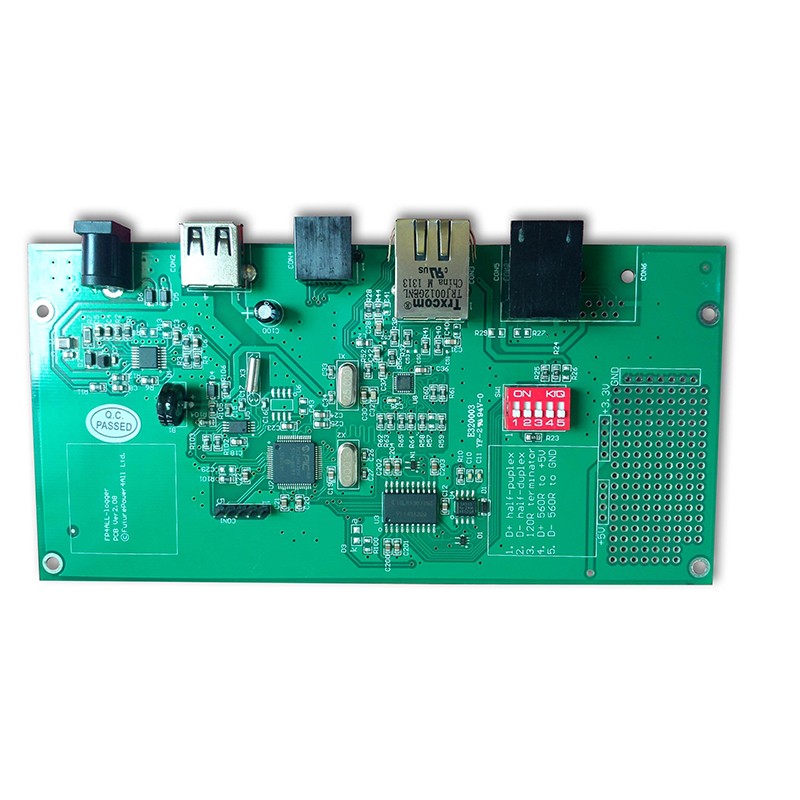

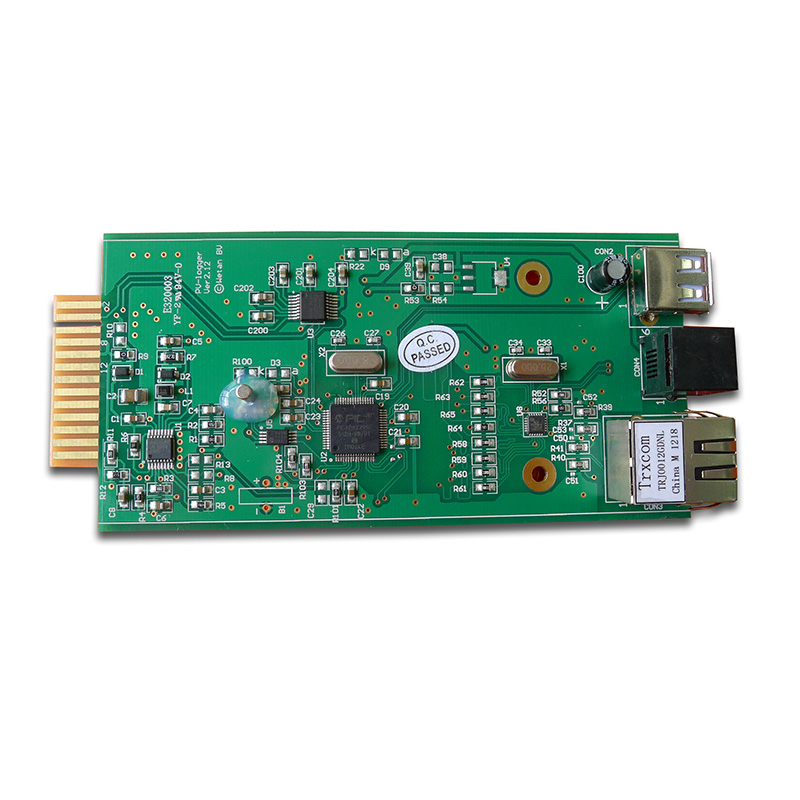

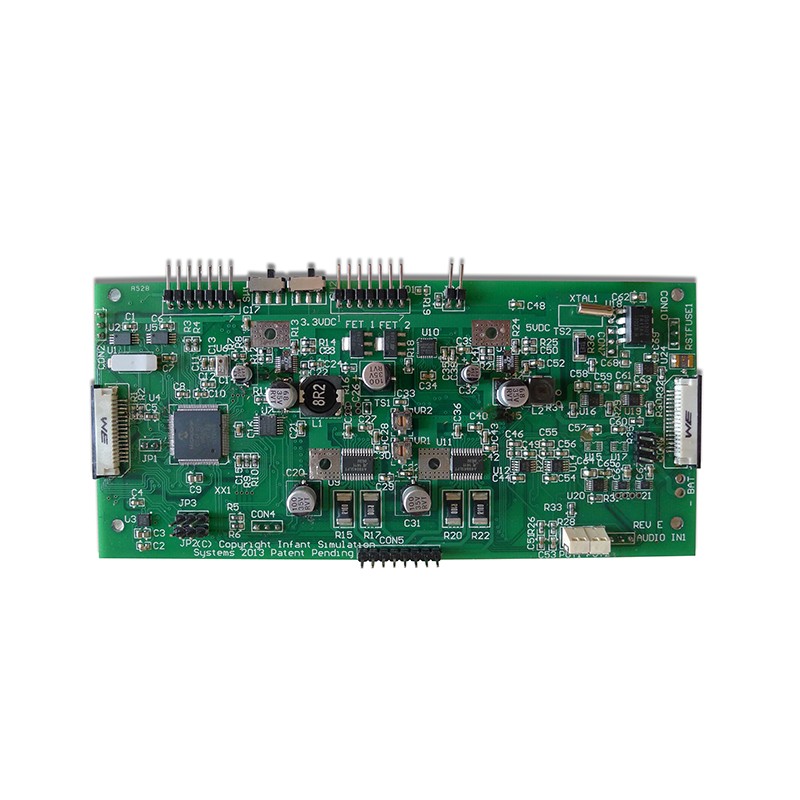

Enregistreur de données PCBA

Unixplore Electronics se spécialise dans la conception et la production d'enregistreurs de données PCBA de haute qualité en Chine depuis 2008 avec la certification ISO9001 : 2015 et la norme d'assemblage de PCB IPC-610E.

envoyer une demande

Description du produit

Comment concevoir la carte de contrôle PCBA de l'enregistreur de données ?

Si vous recherchez un enregistreur de données PCBA de haute qualité fabriqué en Chine, ne cherchez pas plus loin que Unixplore Electronics. Nous proposons une sélection diversifiée de produits à des prix compétitifs ainsi qu'un service après-vente exceptionnel. Nous sommes également intéressés à collaborer avec des partenaires potentiels pour établir une relation mutuellement bénéfique.

La carte de circuit imprimé de l'enregistreur de données est la partie centrale de l'enregistreur de données, qui est responsable de la collecte, du traitement, du stockage et de la transmission des données. Selon les domaines d'application et les besoins spécifiques, le circuit imprimé de l'enregistreur de données peut adopter différentes conceptions de circuits et composants électroniques, mais comprend généralement les parties suivantes :

Circuit d'acquisition de signaux :Il est utilisé pour collecter divers signaux, tels que la température, l'humidité, la pression, la lumière, etc., et convertir un signal analogique en signal numérique.
Circuit de traitement des données :Il permet de traiter et d'analyser les données collectées, telles que les calculs, les filtrages, les statistiques, etc.
Circuit de stockage des données :Il est utilisé pour stocker les données de collecte et de traitement en mémoire ou en mémoire pour une lecture et un traitement ultérieurs.
Circuit de transmission de données :Il est utilisé pour transmettre les données collectées et traitées vers d'autres appareils ou réseaux, tels que les ports série, Bluetooth, Wi-Fi, etc.
Circuit de gestion de l'énergie :Il est utilisé pour fournir une alimentation stable à l'ensemble du circuit imprimé afin de garantir que le circuit imprimé peut fonctionner normalement.
Circuit d'interface homme-machine :données utilisées pour afficher et traiter les données et le fonctionnement des enregistreurs de données de contrôle, tels que l'écran LCD, les touches, etc.

Unixplore fournit un service clé en main unique pour votre projet EMS. N'hésitez pas à nous contacter pour la construction de vos planches, nous pouvons vous faire un devis dans les 24 heures après réception de votreFichier GerberetListe de nomenclature !

Fabrication d'enregistreurs de données PCBA

* Fichier Gerber et liste de nomenclature fournis par le client
* PCB vierge fabriqué, composants achetés par nos soins
* Fabrication de PCB avec des pièces entièrement assemblées
* Fonction 100 % testée OK avant l'expédition
* Processus de fabrication conforme à RoHS et sans plomb
* Livraison rapide, avec package ESD indépendant
* Service de fabrication électronique unique pour la conception de circuits imprimés, la disposition des circuits imprimés, la fabrication de circuits imprimés, l'approvisionnement en composants, l'assemblage de circuits imprimés SMT et DIP, la programmation de circuits intégrés, les tests de fonctionnement, l'emballage et la livraison.

Capacité d'assemblage de PCB et de PCB Unixplore

Paramètre	Aptitude
Couches	1 à 40 couches
Type d'assemblage	Traversant (THT), montage en surface (SMT), mixte (THT+SMT)
Taille minimale des composants	0201(01005 métrique)
Taille maximale des composants	2,0 po x 2,0 po x 0,4 po (50 mm x 50 mm x 10 mm)
Types de packages de composants	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Pas minimum des pads	0,5 mm (20 mil) pour QFP, QFN, 0,8 mm (32 mil) pour BGA
Largeur de trace minimale	0,10 mm (4 mils)
Espace de trace minimum	0,10 mm (4 mils)
Taille minimale du foret	0,15 mm (6 mils)
Taille maximale du tableau	18 po x 24 po (457 mm x 610 mm)
Épaisseur du panneau	0,0078 po (0,2 mm) à 0,236 po (6 mm)
Matériau du panneau	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Haute Fréquence, FPC, Rigid-Flex, Rogers, etc.
Finition de surface	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Type de pâte à souder	Avec ou sans plomb
Épaisseur du cuivre	0,5 once – 5 onces
Processus d'assemblage	Soudage par refusion, brasage à la vague, brasage manuel
Méthodes d'inspection	Inspection optique automatisée (AOI), rayons X, inspection visuelle
Méthodes de test en interne	Test fonctionnel, test de sonde, test de vieillissement, test de haute et basse température
Délai d'exécution	Échantillonnage : 24 heures à 7 jours, Analyse de masse : 10 à 30 jours
Normes d'assemblage de PCB	ISO9001 : 2015 ; ROHS, UL 94V0, IPC-610E classe II

Service EMS à valeur ajoutée Unixplore

● Service de préprogrammation IC avec fichier au format HEX, ELF et BIN.
● Appareil de test de fonction PCBA de l'enregistreur de données personnalisé selon les exigences de test du client
● Service de construction de boîtes comprenant la production de moules et de pièces pour boîtiers en plastique et en métal
● Revêtement conforme comprenant un revêtement de laque sélectif, un enrobage en résine époxy
● Faisceau de câbles et assemblage de câbles
● Assemblage du produit fini comprenant la boîte, l'écran, le commutateur à membrane, l'étiquetage et l'emballage personnalisé en carton ou en boîte de vente au détail.
● Divers tests tiers pour PCBA sont disponibles sur demande
● Assistance à la certification des produits

Procédure de production de PCBA

1.Impression automatique de pâte à souder
2.impression à la pâte à souder terminée
3.Sélection et placement SMT
4.Sélection et placement SMT terminés
5.prêt pour le brasage par refusion
6.soudure par refusion terminée
7.prêt pour l'AOI
8.Processus d'inspection de l'AOI
9.Placement des composants THT
10.processus de brasage à la vague
11.Assemblage THT terminé
12.Inspection AOI pour l’assemblage THT
13.Programmation CI
14.test de fonctionnalité
15.Vérification et réparation QC
16.Processus de revêtement conforme PCBA
17.Emballage ESD
18.Prêt pour l'expédition

Emballage

Pour PCBA

Pour le produit fini
