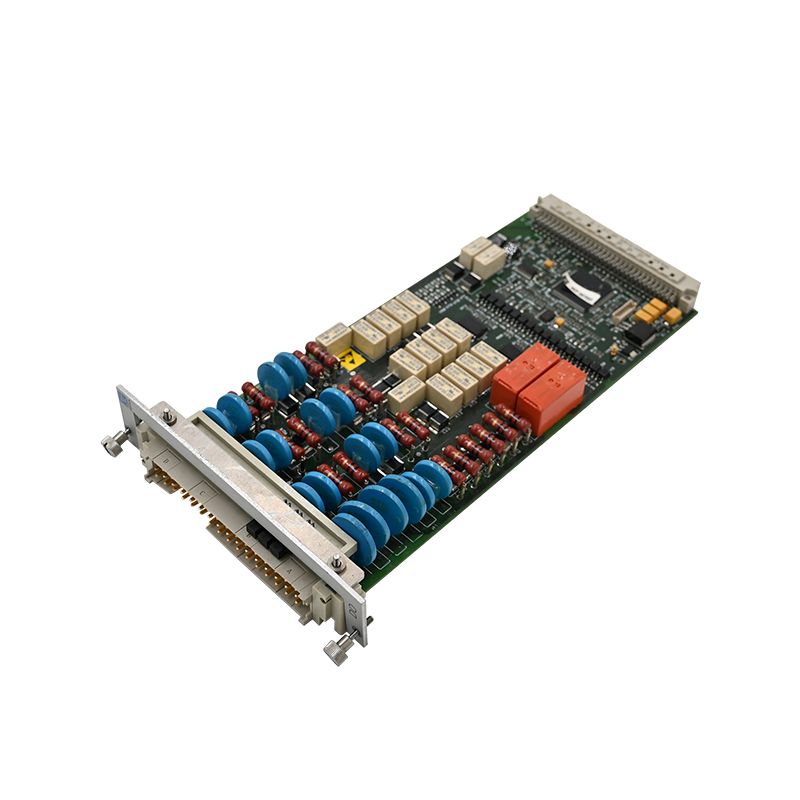

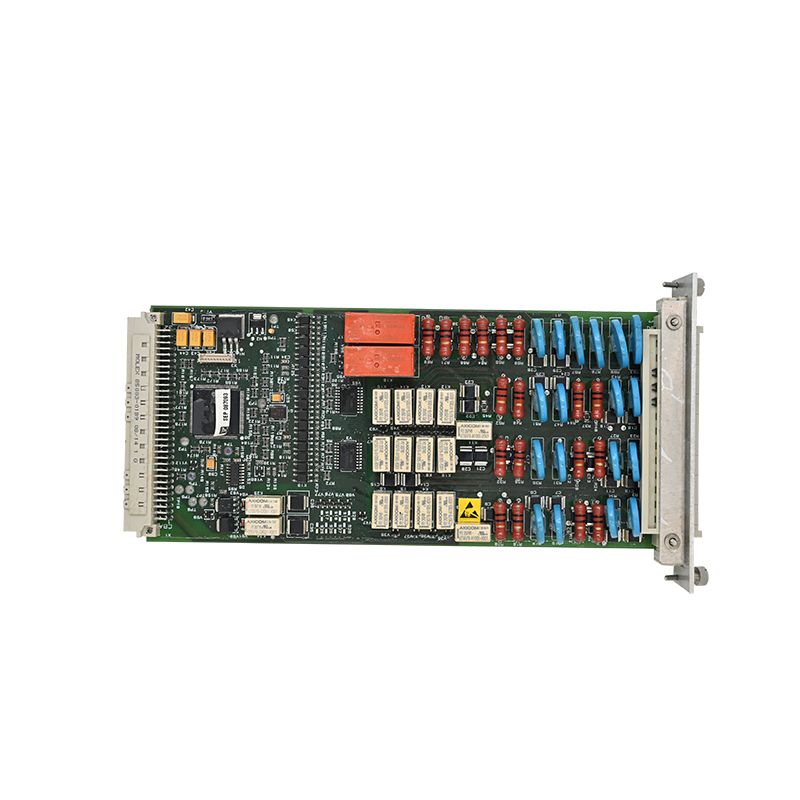

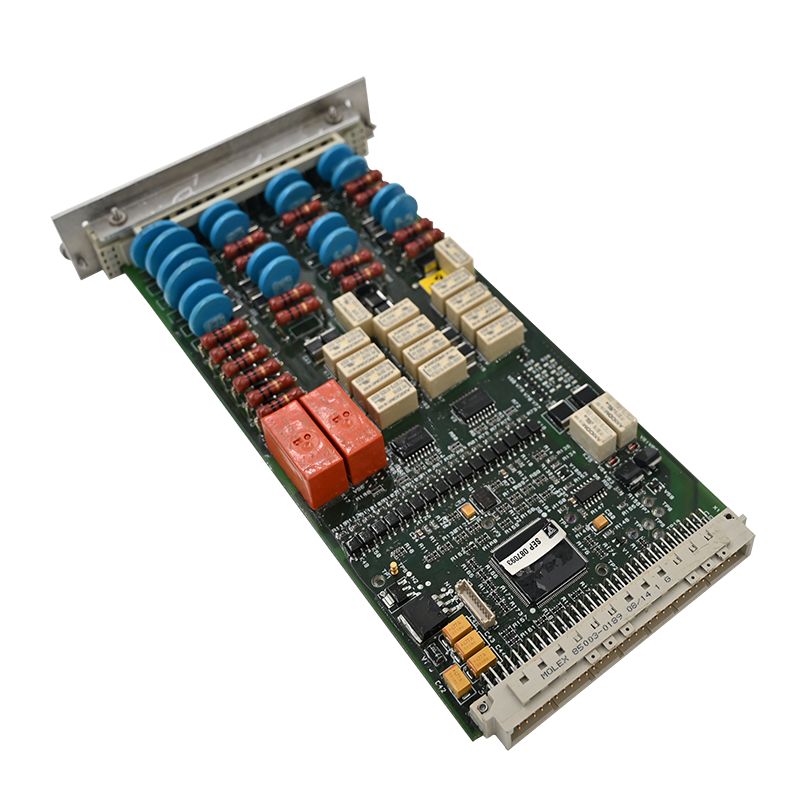

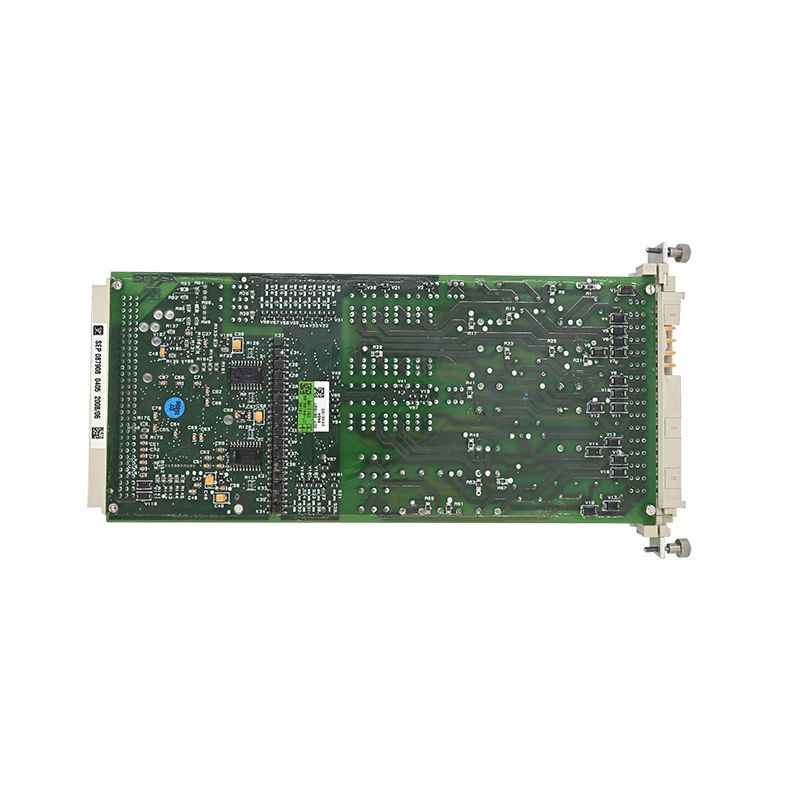

Analyseur numérique PCBA

Description du produit

Comment concevoir la carte de contrôle PCBA de l'analyseur numérique ?

Si vous recherchez un analyseur numérique PCBA de haute qualité fabriqué en Chine, ne cherchez pas plus loin qu'Unixplore Electronics. Nous offrons une sélection diversifiée de produits à des prix compétitifs et un excellent service après-vente. Nous souhaitons également travailler avec des partenaires potentiels pour établir des relations mutuellement bénéfiques.

L'analyseur numérique PCBA peut concevoir et optimiser différents types et domaines d'application pour répondre aux besoins des utilisateurs. Ses principales fonctions comprennent la collecte de signaux, l'analyse des signaux, le traitement des données et l'affichage des résultats.

La conception de sa carte de circuit imprimé nécessite une sélection et une optimisation basées sur des types d'analyseurs numériques et des domaines d'application spécifiques.

D'une manière générale, la conception de l'analyseur numérique PCBA doit respecter les étapes suivantes :

Déterminez les exigences :Déterminez les exigences fonctionnelles de l'analyseur numérique, y compris les types de signaux, les algorithmes d'analyse et les méthodes d'affichage qui doivent être collectées.

Sélectionnez les composants appropriés :sélectionnez le composant électronique et la puce appropriés en fonction des exigences, tels que ADC (convertisseur analogique numérique), DAC (convertisseur analogique numérique), DSP (processeur de signal numérique), etc.

Circuit de conception :Selon le circuit de conception de composant électronique et de puce sélectionné, y compris des circuits tels que la collecte, le traitement et l'affichage du signal.

Débogage et optimisation :Une fois la production du circuit imprimé terminée, déboguer et optimiser pour garantir que le circuit imprimé peut fonctionner normalement et répondre aux besoins.

Créez un shell et une interface :Créez une coque et une interface en fonction des besoins pour protéger le circuit imprimé et les utilisateurs pratiques.

Il convient de noter que la conception de l’analyseur numérique PCBA doit présenter les caractéristiques d’une grande précision, d’une grande stabilité et d’une grande fiabilité. En même temps, il est facile à utiliser et à entretenir, de sorte que les utilisateurs puissent facilement l'utiliser et le réparer. Par conséquent, des tests et des inspections stricts sont nécessaires pendant le processus de conception et de production.

Unixplore fournit un service clé en main unique pour votre projet EMS. N'hésitez pas à nous contacter pour la construction de vos planches, nous pouvons vous faire un devis dans les 24 heures après réception de votreFichier GerberetListe de nomenclature !

Fabrication d'analyseurs numériques PCBA

* PCB vierge fabriqué, composants achetés par nos soins
* Fabrication de PCB avec des pièces entièrement assemblées
* Fonction 100 % testée OK avant l'expédition
* Processus de fabrication conforme à RoHS et sans plomb
* Livraison rapide, avec package ESD indépendant
* Service de fabrication électronique unique pour la conception de circuits imprimés, la disposition des circuits imprimés, la fabrication de circuits imprimés, l'approvisionnement en composants, l'assemblage de circuits imprimés SMT et DIP, la programmation de circuits intégrés, les tests de fonctionnement, l'emballage et la livraison.

Capacité d'assemblage de circuits imprimés et de circuits imprimés Unixplore

Paramètre	Aptitude
Couches	1 à 40 couches
Type d'assemblage	Traversant (THT), montage en surface (SMT), mixte (THT+SMT)
Taille minimale des composants	0201(01005 métrique)
Taille maximale des composants	2,0 po x 2,0 po x 0,4 po (50 mm x 50 mm x 10 mm)
Types de packages de composants	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Pas minimum des pads	0,5 mm (20 mil) pour QFP, QFN, 0,8 mm (32 mil) pour BGA
Largeur de trace minimale	0,10 mm (4 mils)
Espace de trace minimum	0,10 mm (4 mils)
Taille minimale du foret	0,15 mm (6 mils)
Taille maximale du tableau	18 po x 24 po (457 mm x 610 mm)
Épaisseur du panneau	0,0078 po (0,2 mm) à 0,236 po (6 mm)
Matériau du panneau	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Haute Fréquence, FPC, Rigid-Flex, Rogers, etc.
Finition de surface	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Type de pâte à souder	Avec ou sans plomb
Épaisseur du cuivre	0,5 once – 5 onces
Processus d'assemblage	Soudage par refusion, brasage à la vague, brasage manuel
Méthodes d'inspection	Inspection optique automatisée (AOI), rayons X, inspection visuelle
Méthodes de test en interne	Test fonctionnel, test de sonde, test de vieillissement, test de haute et basse température
Délai d'exécution	Échantillonnage : 24 heures à 7 jours, Analyse de masse : 10 à 30 jours
Normes d'assemblage de PCB	ISO9001 : 2015 ; ROHS, UL 94V0, IPC-610E classe II

Service EMS à valeur ajoutée Unixplore

● Service de préprogrammation IC avec fichier au format HEX, ELF et BIN.
● Appareil de test de fonction PCBA pour analyseur numérique personnalisé selon les exigences de test du client
● Service de construction de boîtes, y compris la production de moules et de pièces pour boîtiers en plastique et en métal
● Revêtement conforme comprenant un revêtement de laque sélectif, un enrobage en résine époxy
● Faisceau de câbles et assemblage de câbles
● Assemblage du produit fini comprenant la boîte, l'écran, le commutateur à membrane, l'étiquetage et l'emballage personnalisé en carton ou en boîte de vente au détail.
● Divers tests tiers pour PCBA sont disponibles sur demande
● Assistance à la certification des produits

Procédure de production de PCBA
