Description du produit

Qu'est-ce que le Lora Module PCBA ?

Nous voulons profiter de cette occasion pour vous présenter nos produits de haute qualité.Lorraine module PCBAchez Unixplore Electronics. Notre objectif principal est de nous assurer que nos clients comprennent pleinement les capacités et les caractéristiques de nos produits. Nous sommes toujours désireux de collaborer avec nos clients existants et nouveaux pour favoriser un avenir meilleur.

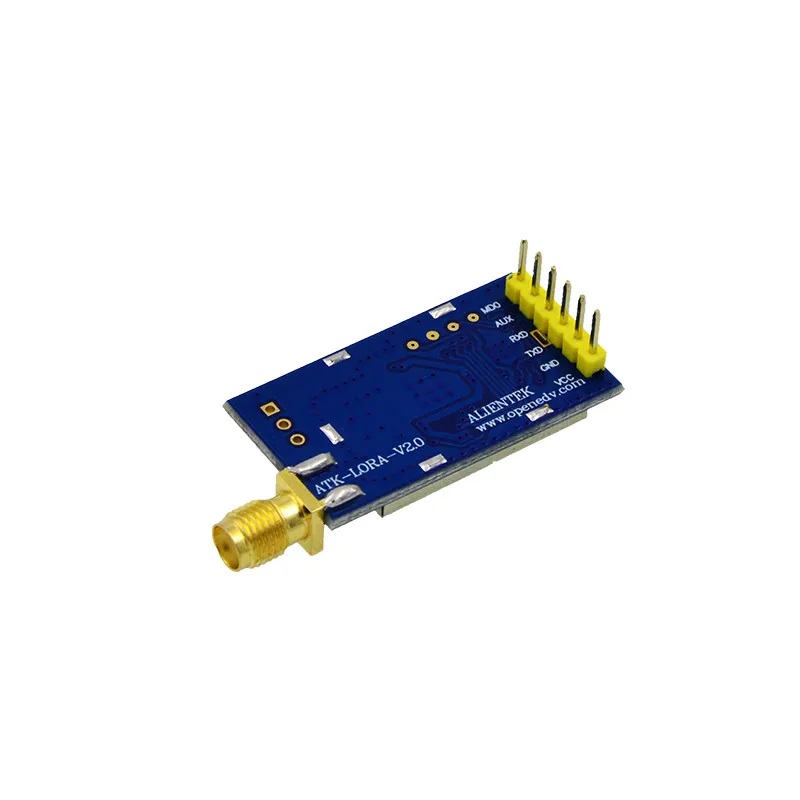

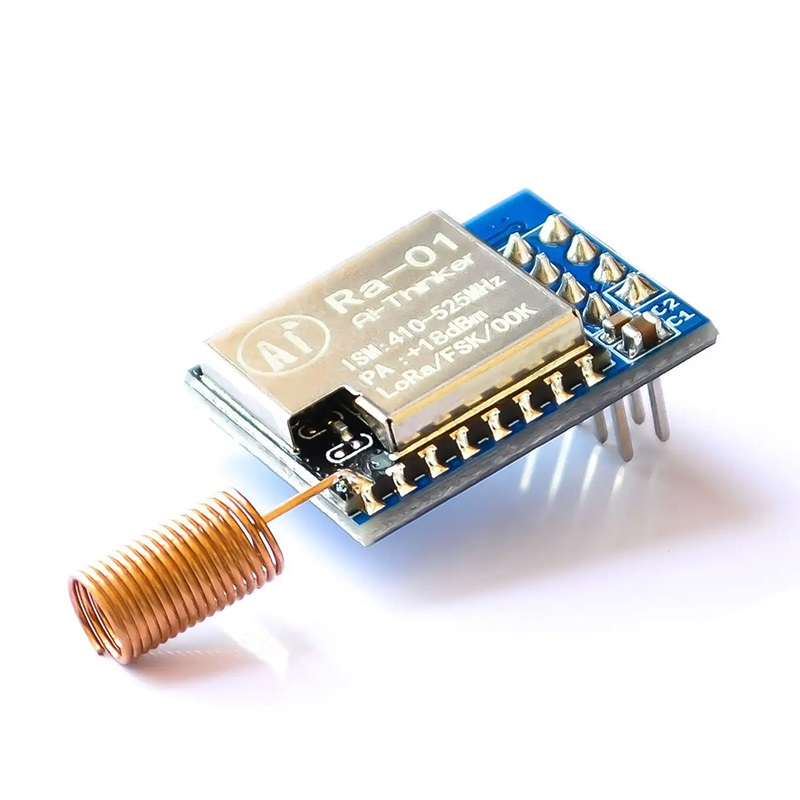

LeModule Lora PCBAest un module de communication sans fil basé sur la technologie à spectre étalé, appartenant à un type de réseau étendu à faible consommation (LPWAN). Il est adopté et promu par Semtech aux États-Unis et peut fonctionner dans des bandes de fréquences libres telles que 433, 868, 915 MHz, etc. dans le monde entier.

La plus grande caractéristique duModule Lora PCBAest sa haute sensibilité, sa transmission longue distance, sa faible consommation d'énergie et sa capacité à former un grand nombre de nœuds de réseau. Son principe de fonctionnement est basé sur la technologie de modulation Chirp Spread Spectrum (CSS), qui étend le signal sur le spectre, augmentant ainsi la capacité anti-interférence et la distance de transmission du signal. Le module Lora transmet les données en les convertissant en une série de signaux à fréquence étendue, qui sont ensuite démodulés et étendus par le récepteur pour récupérer les données d'origine.

LeModule Lora PCBAprésente les avantages d'une communication longue distance, d'une faible consommation d'énergie et d'une large couverture, ce qui le rend adapté aux scénarios d'application nécessitant une communication longue distance, tels que l'agriculture, les villes intelligentes et l'Internet des objets industriel. Il peut être utilisé pour la surveillance en temps réel et le contrôle à distance des paramètres environnementaux, tels que l’humidité du sol, la température et l’éclairage. Dans les villes intelligentes, le module Lora peut être utilisé pour réaliser des fonctions telles que le stationnement intelligent, l'éclairage intelligent et la surveillance environnementale. Dans le domaine de l'Internet industriel des objets, il peut être utilisé pour la surveillance des appareils, la maintenance à distance et le diagnostic des appareils.

En résumé, leModule Lora PCBA, en tant que technologie de communication sans fil à faible consommation, longue distance et large couverture, constitue une solution importante pour les applications IoT. Avec le développement rapide de l'Internet des objets, les modules Lora joueront un rôle plus important à l'avenir

Unixplore fournit un service clé en main unique pour votre projet de fabrication électronique. N'hésitez pas à nous contacter pour votre bâtiment d'assemblage de circuits imprimés, nous pouvons faire un devis dans les 24 heures après réception de votreFichier GerberetListe de nomenclature!

Fabrication de PCBA de modules Lorraine

* Fichier Gerber et liste de nomenclature fournis par le client
* PCB vierge fabriqué, composants achetés par nos soins
* Fabrication de PCB avec des pièces entièrement assemblées
* Fonction 100 % testée OK avant l'expédition
* Processus de fabrication conforme à RoHS et sans plomb
* Livraison rapide, avec package ESD indépendant
* Service de fabrication électronique unique pour la conception de circuits imprimés, la disposition des circuits imprimés, la fabrication de circuits imprimés, l'approvisionnement en composants, l'assemblage de circuits imprimés SMT et THT, la programmation de circuits intégrés, les tests de fonctionnement, l'emballage et la livraison.

Capacité d'assemblage de circuits imprimés et de circuits imprimés Unixplore

Paramètre	Aptitude
Couches	1 à 40 couches
Type d'assemblage	Traversant (THT), montage en surface (SMT), mixte (THT+SMT)
Taille minimale des composants	0201(01005 métrique)
Taille maximale des composants	2,0 po x 2,0 po x 0,4 po (50 mm x 50 mm x 10 mm)
Types de packages de composants	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Pas minimum des pads	0,5 mm (20 mil) pour QFP, QFN, 0,8 mm (32 mil) pour BGA
Largeur de trace minimale	0,10 mm (4 mils)
Espace de trace minimum	0,10 mm (4 mils)
Taille minimale du foret	0,15 mm (6 mils)
Taille maximale du tableau	18 po x 24 po (457 mm x 610 mm)
Épaisseur du panneau	0,0078 po (0,2 mm) à 0,236 po (6 mm)
Matériau du panneau	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Haute Fréquence, FPC, Rigid-Flex, Rogers, etc.
Finition de surface	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Type de pâte à souder	Avec ou sans plomb
Épaisseur du cuivre	0,5 once – 5 onces
Processus d'assemblage	Brasage par refusion, brasage à la vague, brasage manuel
Méthodes d'inspection	Inspection optique automatisée (AOI), rayons X, inspection visuelle
Méthodes de test en interne	Test fonctionnel, test de sonde, test de vieillissement, test de haute et basse température
Délai d'exécution	Échantillonnage : 24 heures à 7 jours, Analyse de masse : 10 à 30 jours
Normes d'assemblage de PCB	ISO9001 : 2015 ; ROHS, UL 94V0, IPC-610E classe II

Service de fabrication électronique à valeur ajoutée Unixplore

● Service de préprogrammation IC avec fichier au format HEX, ELF et BIN.
● Appareil de test de fonction d'assemblage de PCB du module Lora personnalisé selon les exigences de test du client
● Service de construction de boîtes, y compris la production de moules et de pièces pour boîtiers en plastique et en métal
● Revêtement conforme comprenant un revêtement de laque sélectif, un enrobage en résine époxy
● Faisceau de câbles et assemblage de câbles
● Assemblage du produit fini comprenant la boîte, l'écran, le commutateur à membrane, l'étiquetage et l'emballage personnalisé en carton ou en boîte de vente au détail.
● Divers tests tiers pour PCBA sont disponibles sur demande
● Assistance à la certification des produits

Procédure de production de PCBA
