Quelle est la procédure de production du pistolet de massage PCBA : un guide de fabrication sur 20 ans

La production de pistolets de massage PCBA exige une gestion de courant élevé, un contrôle de moteur sans balais et la sécurité de l'utilisateur. Après deux décennies de fabrication de composants électroniques d’entraînement de moteur, j’ai vu des conceptions surchauffer, perdre de la vitesse sous charge ou créer des risques liés à la batterie. Cette procédure étape par étape couvre l'ensemble du flux de production, de la sélection des composants au test final.

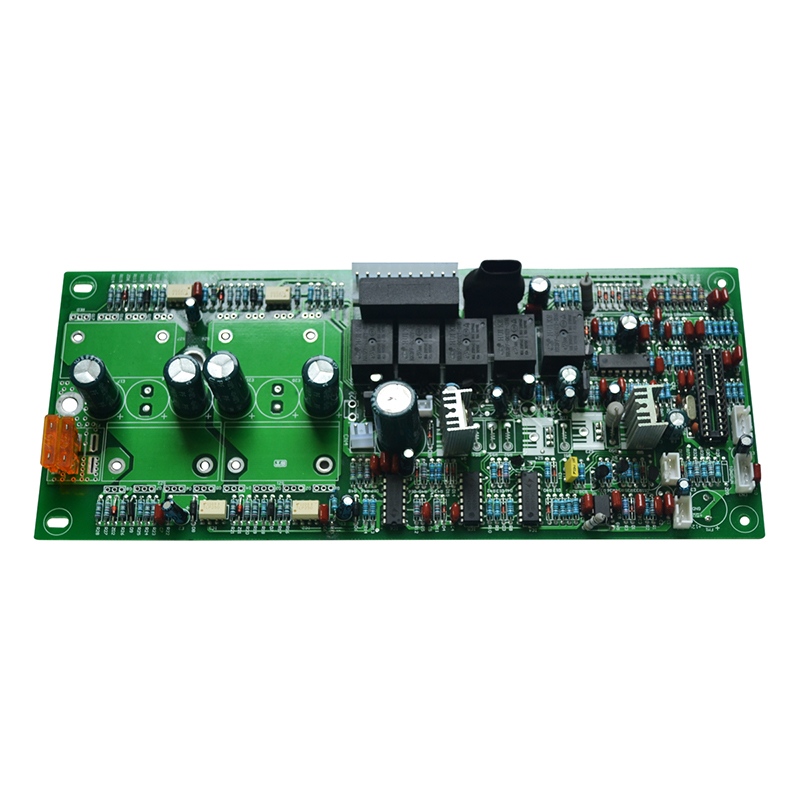

Flux de production standard pour le pistolet de massage PCBA

Chaque pistolet de massage PCBA suit une séquence de 9 étapes. Sauter une étape augmente les taux de défaillance sur le terrain.

Étape 1 – Approvisionnement en composants et inspection à la réception

Test : échantillonnez 50 MOSFET de chaque lot. Mesurez Rds(on) à 25°C et 80°C. Rejetez les lots dépassant 7 mΩ à haute température.

Étape 2 – Pochoir de pâte à souder et impression

Critique : utilisez un pochoir à gradins : 0,12 mm d'épaisseur sous les MOSFET, 0,10 mm sous les MCU et les capteurs. Une seule épaisseur provoque soit des ouvertures, soit des ponts.

Étape 3 – Assemblage SMT et refusion

• Ordre de placement : capteurs à effet Hall → passifs → MOSFET → MCU → connecteurs
• Profil de refusion : Pic 245°C pendant 10 secondes (sans plomb)
• Atmosphère d'azote – Requis pour les packages QFN (MCU, pilote de porte)
• Inspection aux rayons X – Obligatoire pour vérifier les vides sous les plots MOSFET (vides < 20 %)

Étape 4 – Soudure sélective pour les composants traversants

Le pistolet de massage PCBA a souvent besoin de pièces traversantes pour sa résistance mécanique :

Ne refusionnez pas les pièces traversantes. Leurs corps en plastique fondent au four à 245°C.

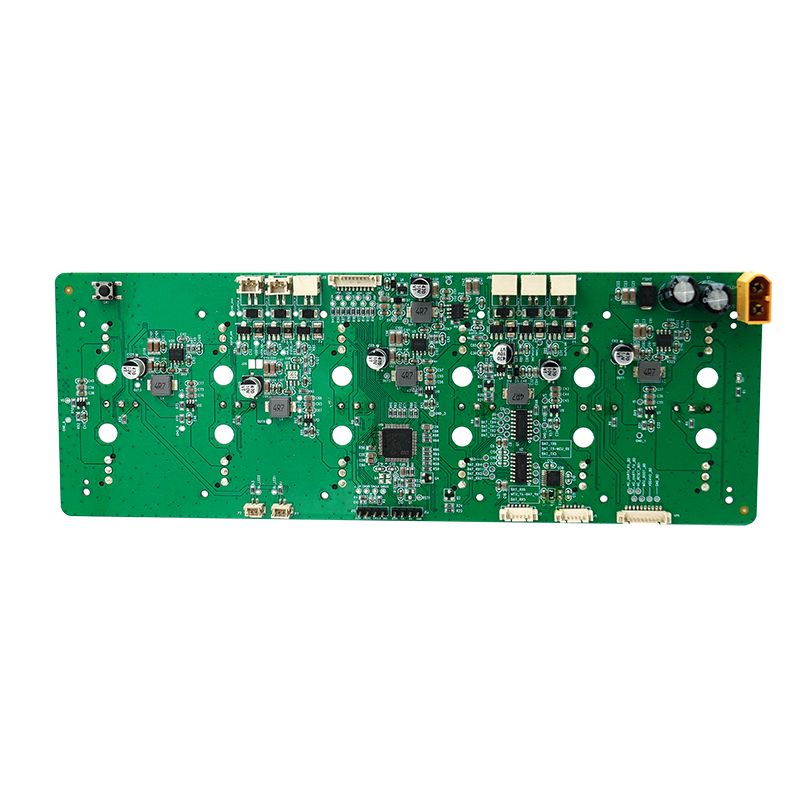

Conception de circuit d'entraînement de moteur pour pistolet de massage PCBA

La section d'entraînement du moteur détermine la gestion du courant de décrochage et la durée de fonctionnement de la batterie.

Entraînement par moteur triphasé à courant continu sans balais (BLDC)

Conception thermique : Chaque MOSFET dissipe jusqu'à 2 W à 20 A. Utilisez des vias thermiques (9 par MOSFET) connectés à la coulée de cuivre inférieure (2 oz minimum).

Gestion de l'alimentation pour la batterie et le chargement

Sécurité critique : utilisez deux chemins de protection indépendants contre les surintensités : un dans le pilote de grille, un dans le circuit intégré de protection de la batterie. Un seul défaut ne doit pas permettre au moteur de tourner de manière incontrôlée.

Programmation et calibrage du micrologiciel

Aucun pistolet de massage PCBA ne quitte la production sans étalonnage complet.

Séquence de programmation

1. Flash du chargeur de démarrage – via SWD ou UART (5 secondes)
2. Constantes d'étalonnage - stockées dans EEPROM ou flash MCU
3. Tableau de recherche de vitesse – Service PWM par rapport au régime cible (12 points)
4. Seuil de détection de décrochage – limite de courant réglée à 22 A ± 1 A

Paramètres d'étalonnage stockés par carte

Pourquoi l'étalonnage est important : sans étalonnage Hall par carte, le moteur produit un gémissement audible à basse vitesse. Les utilisateurs rejettent les pistolets de massage qui semblent défectueux.

Assemblage et Intégration Mécanique

Le PCBA est inutile s’il ne s’adapte pas à la poignée ou ne dissipe pas la chaleur.

Dissipateur thermique et interface thermique

Test : Faites fonctionner le pistolet de massage PCBA à 2800 tr/min pendant 30 minutes. La température du boîtier MOSFET doit rester inférieure à 85°C.

Serre-câbles pour faisceaux de câbles et connecteurs

• Fils de batterie – Soudés puis collés avec du silicone (évite la fatigue par flexion)
• Fils de phase moteur – connecteur JST avec loquet de verrouillage (20 cycles minimum)
• Nappe bouton – connecteur ZIF, pas de 0,5 mm, collé après insertion

Tests de production et contrôle qualité

Chaque pistolet de massage PCBA doit réussir ces cinq tests avant l'assemblage.

Test de rodage et de vibration

Échantillonnez 5 % de la production pour :

• 6 heures à 2 400 tr/min – surveillez la température du MOSFET via le capteur MCU
• Vibration aléatoire – 5 Grms, 30 minutes (simule la chute d'un outil)
• Cycle de charge-décharge – 3 cycles (vérifie le circuit intégré de protection)

FAQ - Questions courantes sur la production de PCBA pour pistolets de massage

Q1 : Qu'est-ce qui fait que le pistolet de massage PCBA perd de la puissance sous la pression du corps ?

R : La cause principale est une résistance de commande de grille inadéquate pour les MOSFET côté haut. Lorsque la pression augmente la charge du moteur, le contrôleur BLDC tente d'augmenter le courant. Si le condensateur d'amorçage (qui alimente le pilote de grille côté haut) est sous-dimensionné, la tension de grille chute en dessous du seuil du MOSFET, augmentant Rds(on) de 4 mΩ à 20 mΩ. Cela crée une boucle d'emballement thermique :

Chute de tension → entraînement de grille inférieur → résistance plus élevée → plus de chaleur → augmentation supplémentaire de la résistance

Le correctif nécessite trois modifications sur le pistolet de massage PCBA :

1. Valeur du condensateur bootstrap – Utilisez 220 nF minimum (de nombreuses conceptions utilisent 47 nF). Calculer en fonction de la charge de porte : C_boot = (Q_g × 10) / ΔV. Pour les MOSFET typiques (Q_g = 30 nC), 220 nF offrent une marge de sécurité.
2. Courant de crête du pilote de grille – Sélectionnez un pilote avec une capacité récepteur/source de 1,5 A (par exemple, DRV8320). Les pilotes faibles (0,5 A) ne peuvent pas recharger le capuchon d'amorçage pendant les cycles de service PWM élevés.
3. Diode bootstrap – Utilisez une diode ultrarapide (trr < 50 ns). La norme 1N4148 a une récupération de 4 ns mais seulement 100 mA – insuffisant pour le pistolet de massage PCBA fonctionnant à 20 kHz PWM. Passez au BAS3007 (1A, 10 ns).

Après ces modifications, le courant de décrochage reste stable à 22 A même avec 15 kg de pression corporelle appliquée.

Q2 : Comment puis-je empêcher les faux déclenchements du circuit intégré de protection de la batterie sur le pistolet de massage PCBA ?

R : De faux déclenchements se produisent lorsque le bruit de commutation du moteur se couple à la ligne de détection de courant du circuit intégré de protection de la batterie. La commutation de phase du moteur BLDC crée des pointes de courant de 1 µs jusqu'à 50 A – trop rapides pour que le circuit intégré de protection puisse le distinguer d'un court-circuit. Trois correctifs matériels résolvent ce problème :

Filtre passe-bas sur l'entrée de détection – Installez un filtre RC (céramique 10 Ω + 1 µF) directement sur la broche CS+ du circuit intégré de protection. Fréquence de coin = 16 kHz. Celui-ci laisse passer le courant moyen (20 à 30 A) mais bloque les pointes de commutation de 200 kHz.

Masse de la résistance de détection séparée – Exécutez une trace Kelvin dédiée depuis la borne négative de la résistance shunt jusqu'à la broche CS du circuit intégré de protection. Ne partagez pas cette masse avec les courants de source MOSFET. Même 1 mΩ de trace partagée génère 50 mV de faux signal à 50 A.

Ajustement du temporisateur – Programmez le délai de surintensité du circuit intégré de protection à 100 µs (en supposant que votre circuit intégré le prenne en charge). La plupart des conceptions PCBA de pistolets de massage utilisent un délai de 10 µs par rapport aux conceptions de référence de batterie. Les pics de commutation ne durent que 2 à 3 µs. Un délai de 100 µs les ignore tout en réagissant aux vrais courts-circuits (durée > 50 µs).

Test avec oscilloscope : Sonder CS+ pendant que le moteur tourne à charge maximale. Les pointes doivent rester en dessous du seuil de déclenchement du circuit intégré de protection (généralement 50 mV pour un shunt de 50 A). Si les pointes dépassent le seuil, augmentez la capacité du filtre à 2,2 µF.

Q3 : Quelle est la procédure correcte pour programmer plusieurs cartes PCBA pour pistolets de massage en production ?

R : Une procédure de programmation de production en quatre étapes évite les confusions et réduit le temps de programmation de 75 % par rapport au clignotement un par un.

Étape 1 – Programmation pré-SMT (facultatif pour les grandes séries)

Utilisez un programmeur de gang (par exemple, Elnec BeeProg) pour flasher le chargeur de démarrage dans les MCU avant le placement. Cela ne fonctionne que pour les MCU avec flash externe (boîtiers QFN avec broches exposées). Rejetez toute puce qui échoue à la vérification – moins cher que de retravailler les cartes placées.

Étape 2 – Programmation dans le système après SMT

Placez un luminaire de programmation à broches pogo (6 broches : SWDIO, SWCLK, 3,3 V, GND, RESET, BOOT0). Utilisez un programmateur multicanal (8 ou 16 cartes simultanément). Temps cible : 45 secondes par tableau, vérification comprise.

Étape 3 – Station d'étalonnage (la plus critique)

Après la programmation, déplacez les cartes vers un dispositif d'étalonnage contenant un véritable moteur de pistolet de massage avec encodeur optique. Le luminaire fait passer chaque pistolet de massage PCBA à travers :

• Alignement du Hall (ajuste automatiquement l'angle électrique)
• Linéarité de la vitesse (enregistre le tableau PWM vs RPM)
• Limite de courant (augmente la charge jusqu'au déclenchement de 22 A)

Stockez ces 12 constantes d’étalonnage dans un secteur flash MCU protégé. Les cartes sans calibrage produisent des rampes de vitesse incohérentes.

Étape 4 – Traçabilité

Imprimez un code Data Matrix 2D sur chaque PCBA contenant :

• Code de date de production (AAAA)
• Somme de contrôle d'étalonnage
• Numéro de lot MOSFET (issu de l'inspection entrante)

Scannez ce code lors de l'assemblage final. Si une défaillance sur le terrain se produit, vous pouvez retracer un lot de composants spécifique et retravailler uniquement les unités concernées.

Objectifs de rendement de production pour le pistolet de massage PCBA

Un pistolet de massage PCBA correctement produit fournit 2 800 tr/min sous charge, s'arrête en cas de décrochage dans les 500 ms et survit à 500 cycles de charge. Suivez cette procédure, auditez chaque étape et vos produits surpasseront les concurrents qui sautent l'étalonnage ou sous-spécifient l'entraînement de portail.
