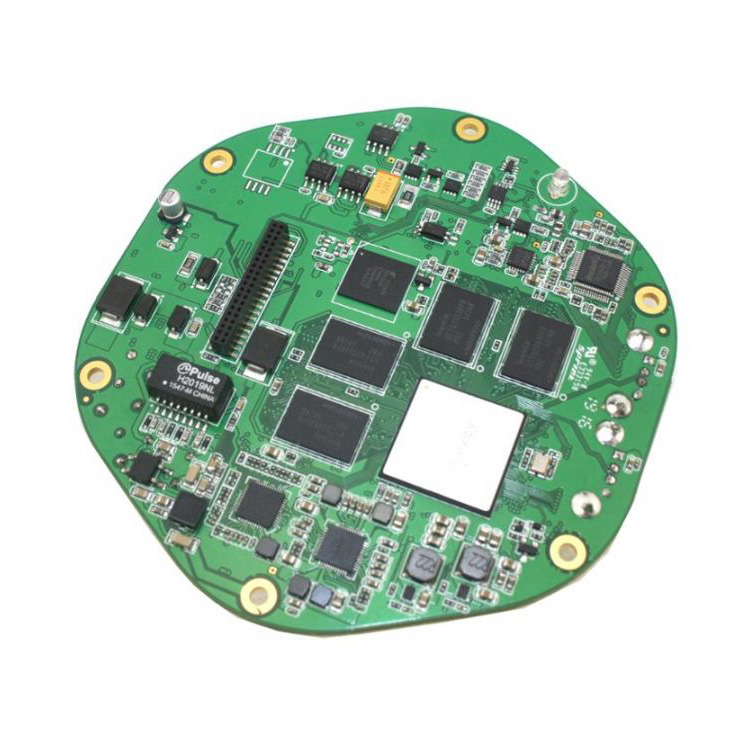

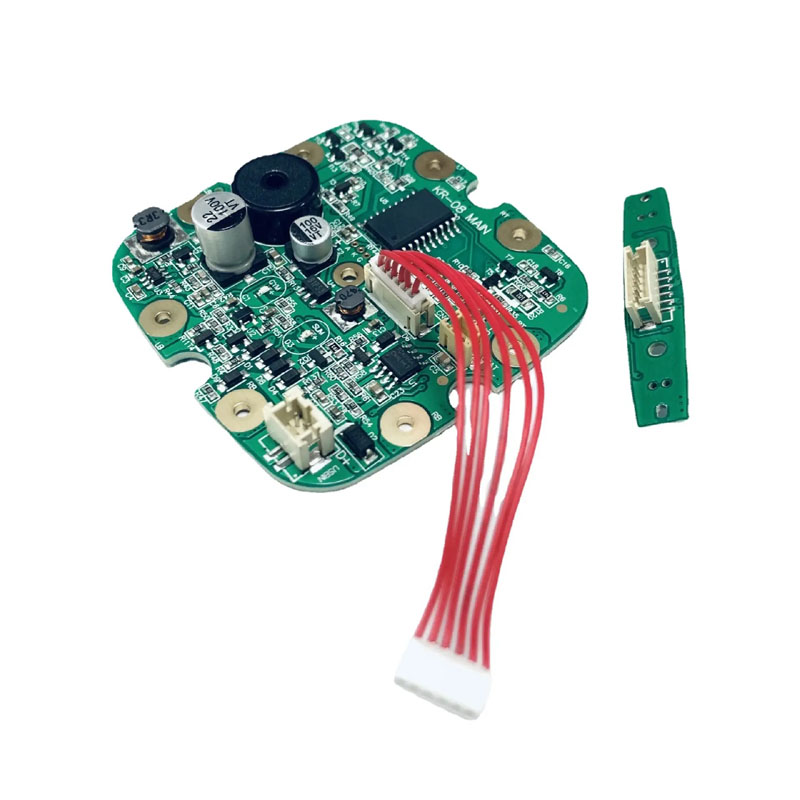

Hydropulseur PCBA

Exigences et classifications environnementales

Un hydropulseur fonctionne dans des environnements de salle de bains extrêmes caractérisés par des éclaboussures d'eau directes, une vapeur ambiante élevée et des expositions à des produits chimiques agressifs, tels que des résidus de dentifrice et de bain de bouche. L'électronique standard succombe rapidement à la corrosion, aux courants de fuite parasites et aux courts-circuits électriques dans ces conditions.

Nos solutions PCBA sont spécialement conçues pour résister à ces facteurs de stress environnementaux sévères, garantissant un cycle de vie fiable du produit de 3 ans.

Atténuation des risques liés au substrat

Certifications requises intégrées : toutes les fabrications PCBA de l'hydropulseur sont conformes aux réglementations mondiales sur les appareils obligatoires : IEC 60335-1 (sécurité des appareils électroménagers), UL 60730-1 (commandes électriques automatiques), protection minimale contre l'entrée IPX4/IPX7 et normes de résistance chimique REACH/RoHS pour les environnements humides.

Sélection du stratifié de base et architecture en cuivre

La sélection du stratifié de base définit l'intégrité à long terme du PCBA sous une exposition continue à l'humidité. La norme FR-4 absorbe facilement la vapeur d'eau à travers les bords bruts des panneaux découpés et plaqués via les barils, conduisant à des courts-circuits catastrophiques du filament anodique conducteur (CAF) dans les 12 mois.

Comparaison des qualités de stratifié

• Norme FR-4 : Absorption d'eau 0,10 % à 0,20 %, TG 130 °C à 140 °C. Convient uniquement aux zones sèches. À éviter pour les applications avec hydropulseur car cela déclenche une défaillance rapide du CAF.

• High TG FR-4 [Notre sélection de base] : Absorption d'eau 0,08 % à 0,12 %, TG 170°C. Choix idéal pour les profils d’humidité humides et intermittents.

• Sans halogène High TG FR-4 [Recommandé] : Absorption d'eau 0,05 % à 0,08 %, TG 150°C. Construction écologique avec une excellente résistance à l’humidité.

• Polyimide : Absorption d'eau 0,02 % à 0,04 %, TG 250°C. Option premium pour une exposition permanente à l’humidité ou des zones rigides et flexibles.

Spécifications du poids et du placage du cuivre

• Couche externe de cuivre : minimum 1 oz (35 µm) pour fournir une marge anticorrosion optimisée.

• Couche interne de cuivre : minimum 0,5 oz (18 µm) pour garantir l'intégrité du signal contre les interférences internes du moteur.

• Trous traversants plaqués (PTH) : épaisseur de placage de cuivre minimale de 25 µm à l'intérieur des corps pour former un joint hermétique et étanche à l'humidité.

• Finition de surface : utilise strictement ENIG (Electroless Nickel Immersion Gold). Nous interdisons complètement le HASL (Hot Air Solder Leveling) pour les PCBA des hydropulseurs, car l'alliage étain-plomb exposé se corrode dans les vapeurs des bains de bouche dans les 90 jours.

Empilement de couches et conception mécanique

En fonction de l'architecture de votre produit, nous proposons des configurations multicouches sur mesure pour lutter contre le bruit des pompes haute fréquence (EMI) et les limites d'espacement structurel :

• Niveau de base (bouton et pompe uniquement) : formulé sur un substrat optimisé à 2 couches High TG FR-4, équilibrant la rentabilité avec une défense industrielle de haute qualité contre l'humidité.

• Niveau intelligent/premium (capteur de pression, écran LCD/LED, Bluetooth, charge rapide USB-C) : conçu avec un empilement à 4 couches. Les deux plans de masse internes solides protègent les signaux MCU sensibles des champs électromagnétiques de la pompe et agissent comme un bloc physique définitif contre la diffusion d'humidité interne.

Épaisseur et intégration rigide-flexible

• Épaisseur de 1,0 mm : conçu pour les poignées portables compactes et ergonomiques nécessitant une agilité structurelle et une résistance aux chutes.

• Épaisseur de 1,6 mm : conçue pour les stations de base de comptoir ; offre une rigidité maximale et le taux de diffusion de vapeur d’eau native le plus bas.

• Spécialisation PCB rigide-flexible : pour les poignées compactes ultra-premium, nous prenons en charge la construction rigide-flexible où la batterie se connecte via une queue flexible en polyimide protégée par un revêtement. Cela élimine les faisceaux de câbles sujets aux pannes et améliore considérablement l'indice IPX global de l'assemblage.

Double défense : revêtement conforme et scellement des composants

Revêtement conforme sélectif robotisé

Même le meilleur substrat nécessite une couche de surface étanche à l’air pour survivre à l’humidité quotidienne de la salle de bain.

• Pulvérisation automatisée multi-axes de précision : nos lignes robotisées automatisées appliquent une couche protectrice uniforme tout en masquant avec précision les zones qui doivent rester non recouvertes, telles que les ports de type C, les contacts de la batterie et les ports du buzzer.

• Inspection UV avec 0,1 % de colorant fluorescent : un colorant indicateur UV spécialisé est mélangé au revêtement, permettant aux scanners optiques automatisés à grande vitesse de vérifier une épaisseur minimale uniforme de 25 µm sans trous d'épingle.

Spécifications d'étanchéité de l'interface au niveau des composants

1. Port USB-C : équipé d'un joint de compression en silicone et d'un capuchon en caoutchouc, obtenant une étanchéité IPX4 lorsque le port est fermé.

2. Commutateurs tactiles : surmoulés avec une gaine en caoutchouc robuste sur le dôme pour atteindre la protection contre les intrusions localisées IPX5.

3. Connecteur de pompe : Entièrement fermé par un composé d'enrobage époxy pour une protection contre la submersion temporaire IPX7 complète.

4. Broches de contact de charge (broches Pogo) : strictement spécifiées avec un placage en or épais d'au moins 30 µ pouces (or dur) et des joints toriques. Les broches nickelées standard se corrodent et tombent en panne dans les 6 mois suivant une charge quotidienne dans une salle de bain humide. Nos lourdes languettes dorées résistent à 20 000 cycles de connexion humide sans dégradation de la résistance de contact.

Flux de tests de qualité de production strict

Chaque lot fabriqué de PCBA pour hydropulseur Unixplore doit passer une série de contrôles de qualité intensifs par simulation d'humidité avant expédition :

1. Trempage environnemental en humidité : 48 heures à 40 °C et 93 % HR (sans condensation). Critères de réussite : Aucune oxydation visible ; Résistance d'isolement (IR > 10 MΩ) entre deux réseaux quelconques.

2. Test de pulvérisation d'eau IPX4 : 10 minutes de pulvérisation de tube multi-angle oscillant en continu pour vérifier qu'il n'y a aucune pénétration de liquide sous les couches de revêtement.

3. Vérification de l'isolation haute tension : application de 500 V CC entre les bornes de la batterie principale et le plan de masse pour confirmer IR > 50 MΩ après trempage d'humidité.

4. Vérification fonctionnelle post-contrainte : actionnement de la pompe à cycle complet sous charge. Aucune réinitialisation du microcontrôleur (MCU), aucun bégaiement de synchronisation ou faux démarrages ne sont tolérés.

FAQ sur l'ingénierie et fiches techniques

Puis-je utiliser la norme FR-4 pour un hydropulseur PCBA si j'applique une couche épaisse de revêtement conforme pour réduire les coûts ?

R : Absolument pas. Il s’agit d’un piège de fabrication courant qui conduit à des taux de retour sur le terrain élevés. Le vernissage ne peut pas sceller trois voies critiques :

1. Via barils non revêtus : la vapeur d'eau se déplace latéralement dans le tissage interne en fibre de verre du FR-4 standard par action capillaire, atteignant les coussinets des composants par le dessous. Après des cycles d'humidité répétés, des résidus de sel conducteurs blancs se forment, reliant les composants.

2. Bords routés (Edge Wicking) : Le routage des planches laisse les bords bruts du stratifié exposés. La tension superficielle fait que les revêtements se détachent des angles vifs, laissant des micro-espaces de 0,5 mm là où pénètre la vapeur de la salle de bain.

3. Dessous des composants : le revêtement recouvre la coque extérieure mais ne peut pas pénétrer parfaitement sous les condensateurs et résistances CMS discrets. L'humidité emprisonnée hydrolyse les résidus de flux, créant une contamination ionique qui provoque des démarrages spontanés et intempestifs de la pompe.

   Notre solution : High TG FR-4 avec ENIG et distribution d'époxy sur les bords offre une protection à trois couches qui survit facilement pendant plus de 3 ans à 95 % d'humidité relative.

Votre partenaire EMS clé en main : Unixplore Electronics

Lors du choix d'un fournisseur de PCBA pour hydropulseur, la fiabilité technique à long terme et un contrôle de qualité strict sont essentiels. Unixplore Electronics fournit les capacités avancées et l'infrastructure industrielle nécessaires pour donner vie à votre conception de manière transparente :

l Services EMS clés en main clés en main : nous gérons l'ensemble du cycle de vie de votre produit, depuis l'optimisation des schémas et l'examen DFM des composants jusqu'à l'approvisionnement mondial en pièces, l'assemblage SMT et DIP, la programmation du micrologiciel, les tests fonctionnels (FCT), le revêtement conforme automatisé, la construction de la boîte finale et l'emballage spécialisé.

l Normes de qualité certifiées : l'ensemble de notre écosystème de fabrication est certifié ISO 9001 : 2015 et toutes les pratiques d'assemblage électronique respectent strictement la norme internationale IPC-A-610E, éliminant le risque de joints de soudure à froid ou de mauvais alignement des composants.

l Puissance de production interne avancée : nous exploitons une usine de fabrication antistatique s'étendant sur plus de 3 000 mètres carrés, soutenue par 20 ingénieurs experts en R&D et en procédés. Notre établissement comprend :

1. 6 lignes de production Yamaha SMT à grande vitesse

2. 4 lignes d'assemblage DIP de précision avec soudure à la vague

3. 2 salles de tests spécialisées de déverminage/vieillissement

4. 2 chambres d'essai de chaleur humide alternées à haute et basse température, garantissant que tous les tests de validation environnementale sont effectués de manière exhaustive en interne.

l Mise à l'échelle flexible des commandes (pas de MOQ) : nos cadres de production agiles sont optimisés pour soutenir votre croissance. Nous maintenons une politique stricte sans quantité minimale de commande (pas de MOQ), ce qui nous permet de gérer des tests rapides de prototypes, de petites séries pilotes et de grands volumes de production en série avec la même précision d'élite.

l Portée mondiale et communication : notre équipe technico-commerciale internationale parle couramment l'anglais, le français, le russe et l'arabe. Forts d'une vaste expérience au service des marchés haut de gamme, notamment l'Europe occidentale (35 %), l'Amérique du Nord (20 %) et l'Océanie (20 %), nous comprenons parfaitement les normes mondiales de conformité en matière de sécurité électronique des soins personnels.

Contactez-nous aujourd'hui: Envoyez votre conception de PCB personnalisée pour hydropulseur, votre liste de nomenclature ou vos demandes DFM à notre bureau d'ingénierie. Notre équipe fournira une analyse complète de fabricabilité et un devis clé en main optimisé dans les 24 heures.
