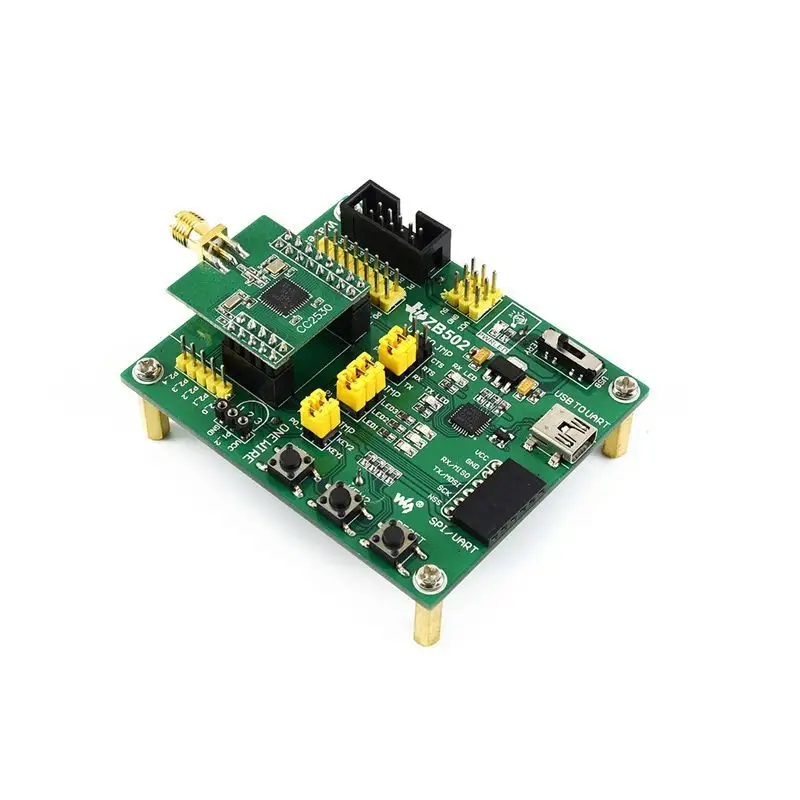

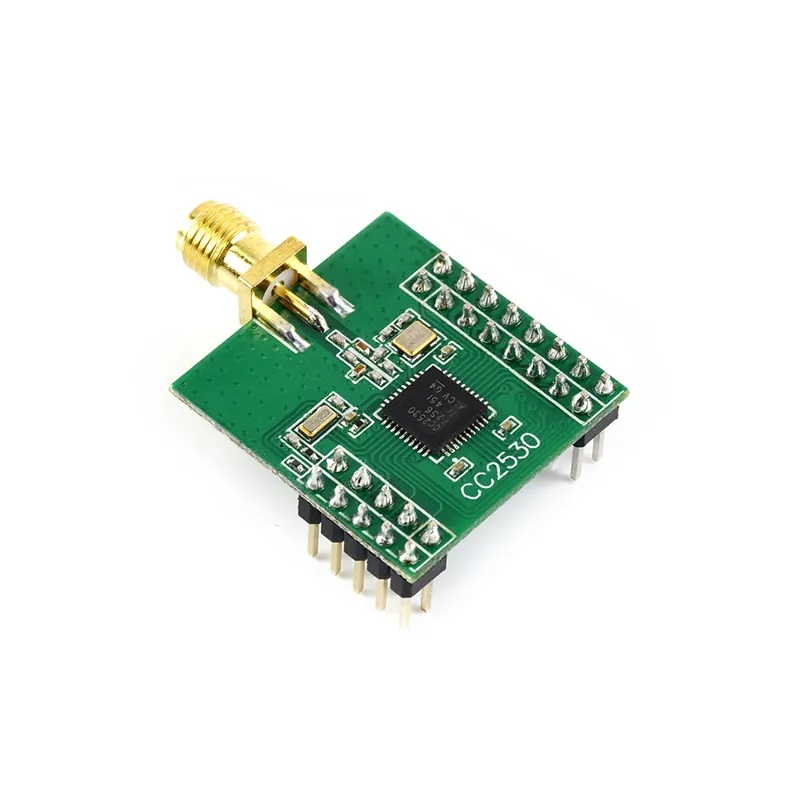

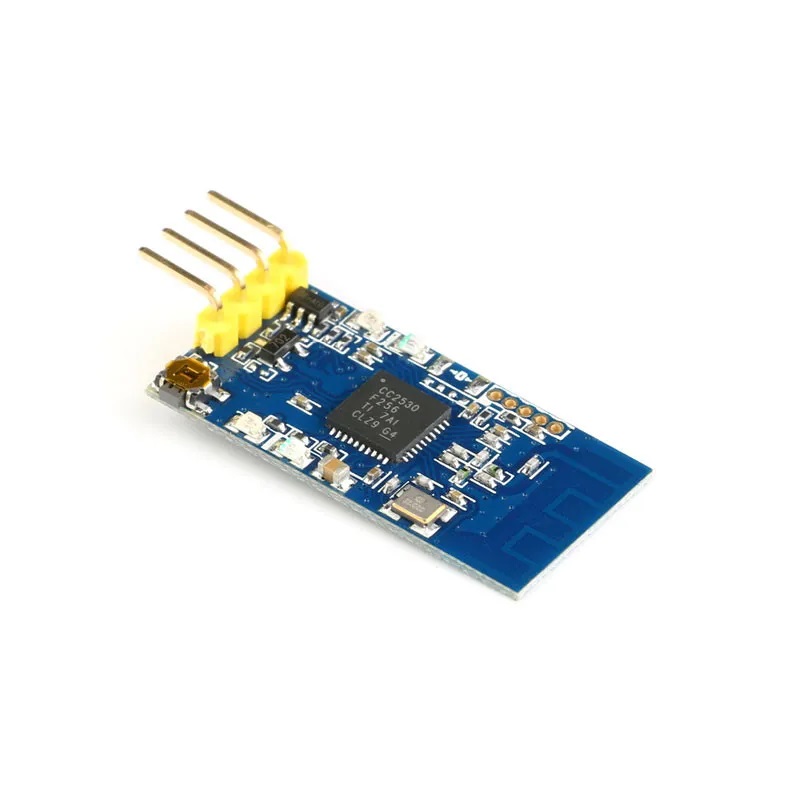

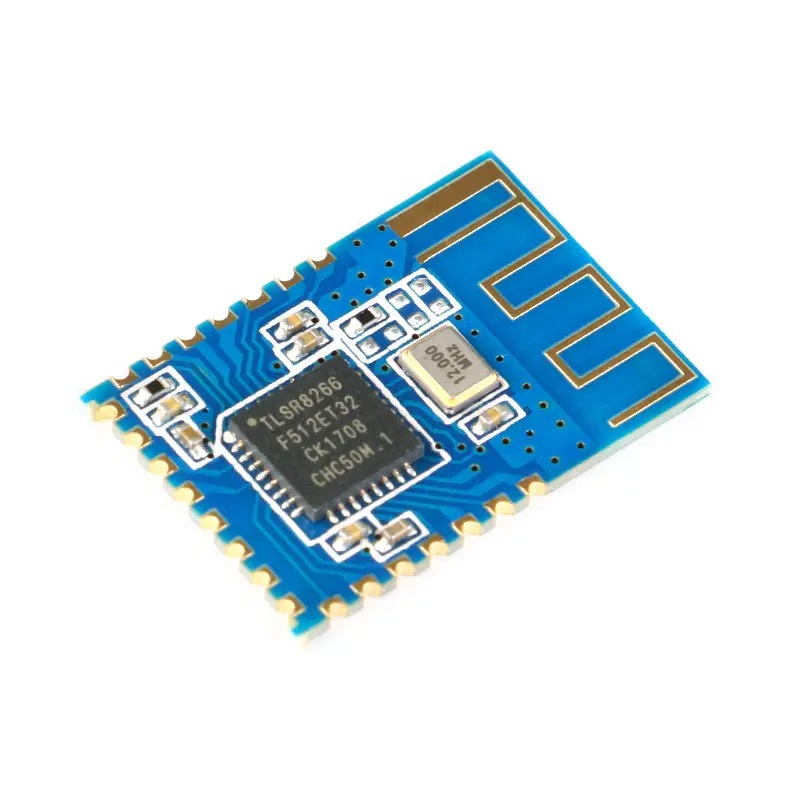

Module Zigbee PCBA

Description du produit

Qu'est-ce que le module Zigbee PCBA ?

Nous voulons profiter de cette occasion pour vous présenter nos produits de haute qualité.Zigbee module PCBAchez Unixplore Electronics. Notre objectif principal est de nous assurer que nos clients comprennent pleinement les capacités et les caractéristiques de nos produits. Nous sommes toujours désireux de collaborer avec nos clients existants et nouveaux pour favoriser un avenir meilleur.

Le module Zigbee est unPCBA de communication sans fil multi-sautsmodule pour réseaux auto-organisés, principalement utilisé dans les réseaux de surveillance, de contrôle et de capteurs à distance. Le module Zigbee suit la norme IEEE802.15.4 et fonctionne dans la bande de fréquences 2,4 GHz. Il présente les caractéristiques d'un faible coût, d'une faible consommation d'énergie et d'un faible débit de données, ce qui le rend très approprié pour les applications de communication sans fil avec une faible consommation d'énergie et un faible débit de données.

LeModule PCBA Zigbeea des caractéristiques d'auto-organisation et peut former automatiquement un réseau multi-sauts sans fil sans avoir besoin d'un nœud central. Les nœuds du réseau peuvent communiquer entre eux. Le module Zigbee dispose également d'une fonction de routage multi-sauts, qui peut assurer une transmission fiable des informations et garantir la stabilité et la fiabilité de la communication même dans des environnements complexes. De plus, le module Zigbee prend également en charge plusieurs taux et distances de transmission de données, qui peuvent être sélectionnés en fonction des besoins réels.

LeModule PCBA Zigbeea été largement utilisé dans des domaines tels que les maisons intelligentes, l'agriculture intelligente et la logistique intelligente. Dans les maisons intelligentes, les modules Zigbee peuvent être utilisés pour la communication et le contrôle sans fil des appareils électroménagers, de l'éclairage, de la sécurité et d'autres systèmes ; Dans l'agriculture intelligente, les modules Zigbee peuvent être utilisés pour surveiller les paramètres environnementaux tels que la température, l'humidité, la lumière et le sol, permettant ainsi une gestion raffinée ; Dans la logistique intelligente, le module Zigbee peut être utilisé pour suivre l'emplacement et l'état des articles, permettant ainsi une gestion logistique efficace.

En résumé, leModule PCBA Zigbeeest un module de communication sans fil fiable avec des caractéristiques telles qu'un faible coût, une faible consommation d'énergie et un réseau auto-organisé, qui peut répondre aux besoins de diverses applications de communication sans fil à faible débit de données et à faible consommation d'énergie.

Unixplore fournit un service clé en main unique pour votre projet de fabrication électronique. N'hésitez pas à nous contacter pour votre bâtiment d'assemblage de circuits imprimés, nous pouvons faire un devis dans les 24 heures après réception de votreFichier GerberetListe de nomenclature!

Fabrication de PCBA de modules Zigbee

* Fichier Gerber et liste de nomenclature fournis par le client
* PCB vierge fabriqué, composants achetés par nos soins
* Fabrication de PCB avec des pièces entièrement assemblées
* Fonction 100 % testée OK avant l'expédition
* Processus de fabrication conforme à RoHS et sans plomb
* Livraison rapide, avec package ESD indépendant
* Service de fabrication électronique unique pour la conception de circuits imprimés, la disposition des circuits imprimés, la fabrication de circuits imprimés, l'approvisionnement en composants, l'assemblage de circuits imprimés SMT et THT, la programmation de circuits intégrés, les tests de fonctionnement, l'emballage et la livraison.

Capacité d'assemblage de circuits imprimés et de circuits imprimés Unixplore

Paramètre	Aptitude
Couches	1 à 40 couches
Type d'assemblage	Traversant (THT), montage en surface (SMT), mixte (THT+SMT)
Taille minimale des composants	0201(01005 métrique)
Taille maximale des composants	2,0 po x 2,0 po x 0,4 po (50 mm x 50 mm x 10 mm)
Types de packages de composants	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Pas minimum des pads	0,5 mm (20 mil) pour QFP, QFN, 0,8 mm (32 mil) pour BGA
Largeur de trace minimale	0,10 mm (4 mils)
Espace de trace minimum	0,10 mm (4 mils)
Taille minimale du foret	0,15 mm (6 mils)
Taille maximale du tableau	18 po x 24 po (457 mm x 610 mm)
Épaisseur du panneau	0,0078 po (0,2 mm) à 0,236 po (6 mm)
Matériau du panneau	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Haute Fréquence, FPC, Rigid-Flex, Rogers, etc.
Finition de surface	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Type de pâte à souder	Avec ou sans plomb
Épaisseur du cuivre	0,5 once – 5 onces
Processus d'assemblage	Soudage par refusion, brasage à la vague, brasage manuel
Méthodes d'inspection	Inspection optique automatisée (AOI), rayons X, inspection visuelle
Méthodes de test en interne	Test fonctionnel, test de sonde, test de vieillissement, test de haute et basse température
Délai d'exécution	Échantillonnage : 24 heures à 7 jours, Analyse de masse : 10 à 30 jours
Normes d'assemblage de PCB	ISO9001 : 2015 ; ROHS, UL 94V0, IPC-610E classe II

Service de fabrication électronique à valeur ajoutée Unixplore

● Service de préprogrammation IC avec fichier au format HEX, ELF et BIN.
● Appareil de test de fonction d'assemblage de PCB du module Zigbee personnalisé selon les exigences de test du client
● Service de construction de boîtes, y compris la production de moules et de pièces pour boîtiers en plastique et en métal
● Revêtement conforme comprenant un revêtement de laque sélectif, un enrobage en résine époxy
● Faisceau de câbles et assemblage de câbles
● Assemblage du produit fini comprenant la boîte, l'écran, le commutateur à membrane, l'étiquetage et l'emballage personnalisé en carton ou en boîte de vente au détail.
● Divers tests tiers pour PCBA sont disponibles sur demande
● Assistance à la certification des produits

Procédure de production de PCBA
