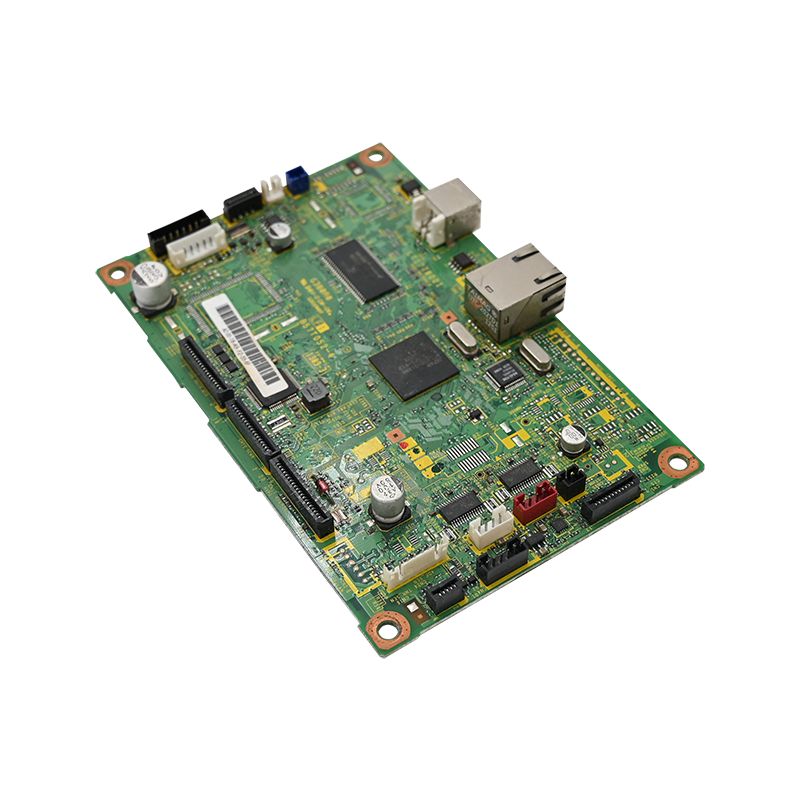

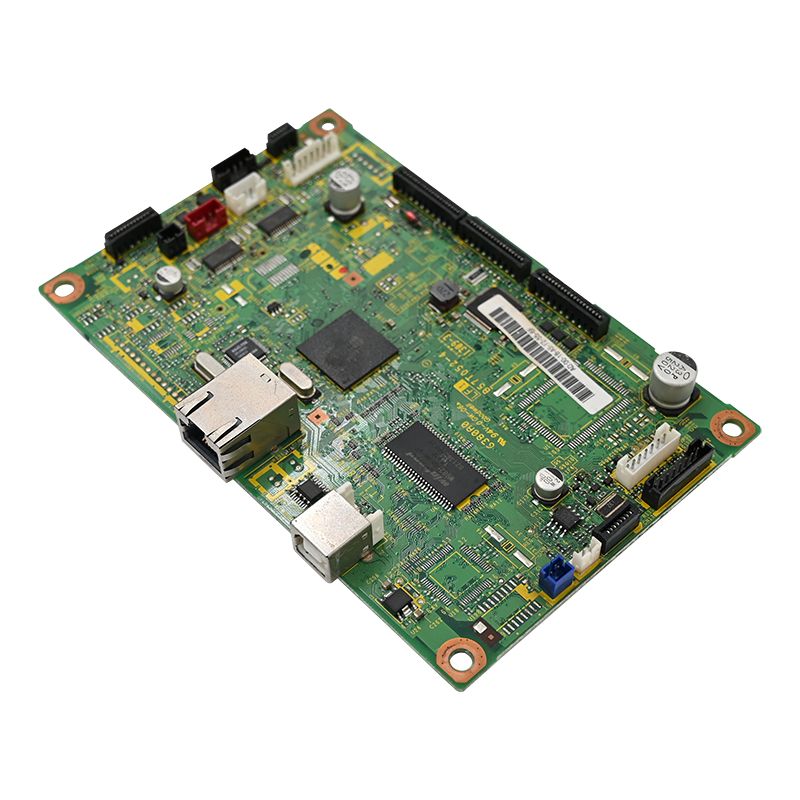

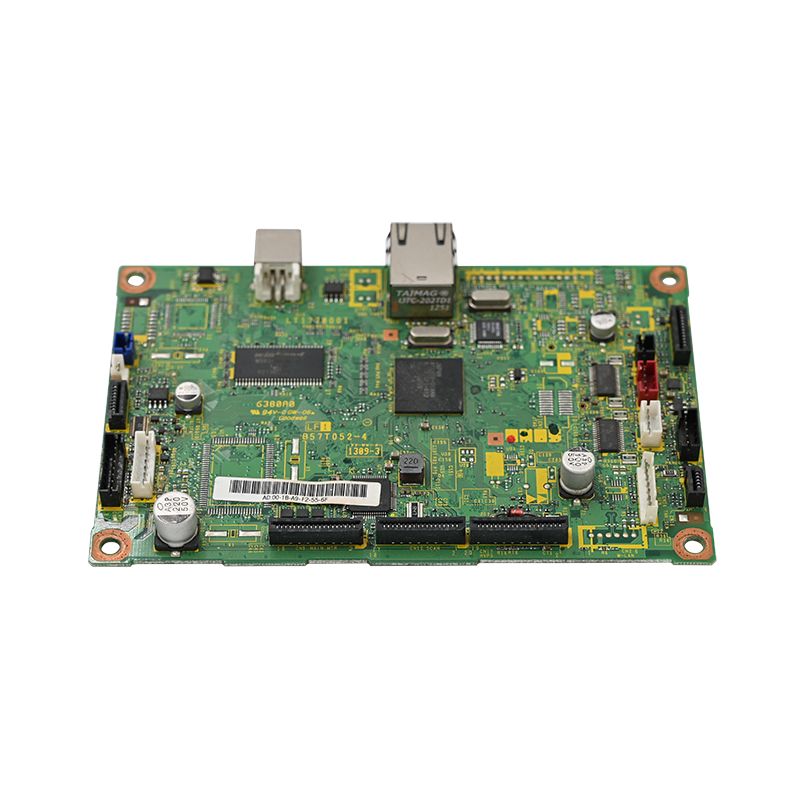

Scanner Obd PCBA

À mesure que les véhicules deviennent de plus en plus informatisés, la demande de scanners OBD2 (On-Board Diagnostics) de haute précision et durables continue de croître. Chez Unixplore Electronics, nous proposons un service complet de fabrication de PCBA pour scanners OBD2 : de la disposition des PCB et de l'approvisionnement en composants à l'assemblage, aux tests et au revêtement conforme.

Avec plus d'une décennie d'expérience dans le secteur de l'électronique automobile, nos solutions PCBA pour scanners OBD2 sont conçues pour résister aux environnements difficiles des ateliers de réparation automobile et des compartiments moteur.

Pourquoi choisir Unixplore pour votre scanner OBD2 PCBA ?

• Qualité de qualité automobile : nos cartes sont construites avec des composants évalués entre -40 °C et +105 °C, garantissant un fonctionnement sous des températures extrêmes.
• Fabrication clé en main : nous proposons un service unique comprenant l'assemblage SMT, les tests fonctionnels et la construction de boîtes.
• Objectif fiabilité : les fonctionnalités incluent une conception de circuit imprimé à 4 couches pour l'intégrité du signal, un revêtement conforme pour la protection contre la corrosion et des tests en circuit (TIC) rigoureux.
• Excellence certifiée : notre installation est certifiée ISO 9001 : 2015 et conforme aux normes IPC-610E.

Spécifications de base de notre scanner OBD2 PCBA

Nos cartes de scanner professionnelles OBD2 sont conçues avec des paramètres non négociables pour garantir la compatibilité avec les véhicules actuels de 1996 (essence et diesel).

Nomenclature et approvisionnement en composants recommandés

Nous utilisons uniquement des composants haut de gamme provenant de distributeurs agréés pour garantir la longévité et les performances.

• Émetteurs-récepteurs : émetteur-récepteur CAN de qualité automobile + émetteur-récepteur conforme ISO9141/KWP2000 pour une communication de bus robuste.

• Protection : réseau de diodes de suppression de tension transitoire pour la protection contre les décharges de charge.

• Connectivité : connecteur mâle OBD2 à 16 broches, plaqué or avec un loquet de verrouillage (empêche l'oxydation des contacts et garantit une fiabilité à long terme lors de cycles de prise fréquents).

• Régulateur de tension : un régulateur à faible chute de tension 5 V/400 mA de qualité automobile garantit une alimentation stable.

Notre processus de fabrication : qualité sans compromis

Nous suivons un flux de fabrication rigoureux pour minimiser les pannes sur le terrain et les retours sous garantie.

1. Disposition du PCB et intégrité du signal

• Mise à la terre en étoile : les masses analogiques et numériques sont séparées et reliées uniquement en un seul point à proximité de l'alimentation électrique pour réduire le bruit.

• Contrôle d'impédance : les traces CAN_H/CAN_L sont parallèles et de même longueur (impédance différentielle de 120 Ω ± 10 %).

• Placement ESD : les composants de protection sont placés à moins de 5 mm des broches du connecteur OBD2 pour une sécurité optimale.

2. Assemblage et soudure

• Soudure sans plomb : utilisation de la soudure SAC305 pour la conformité RoHS.

• Connecteurs traversants : spécifiés pour le connecteur OBD2 à 16 broches afin d'éviter les fissures après des cycles de connexion répétés.

• Revêtement conforme : un revêtement acrylique ou silicone est appliqué pour protéger contre l'humidité et les gouttes de produits chimiques.

3. Tests en circuit (TIC) et étalonnage

Chaque scanner OBD2 PCBA doit passer un protocole rigoureux avant l'expédition :

• Test de continuité : vérifie les courts-circuits sur les 16 broches.

• Test de poignée de main : parcourt CAN, KWP, J1850 à l'aide d'un simulateur de véhicule programmable.

• Vérification de la consommation de courant : vérifié comme étant < 70 mA au ralenti (contact coupé) pour éviter de vider la batterie de la voiture.

Modes de défaillance courants et notre prévention

Services à valeur ajoutée : intégration Bluetooth/WiFi

L'ajout d'une connectivité sans fil aux scanners OBD2 entraîne souvent des problèmes de CEM. Nous disposons de l'expertise en ingénierie nécessaire pour intégrer avec succès Bluetooth/WiFi tout en respectant les normes CEM automobiles (par exemple, CISPR 25).

À propos d’Unixplore Electronics

• Créée en 2011, Unixplore Electronics Co., Ltd. est l'un des principaux fournisseurs de services de fabrication électronique sous contrat clé en main.

• Capacité de l'usine : usine de plus de 3 000 m² avec 6 lignes SMT et 4 lignes DIP.

• Production annuelle : plus de 1 500 000 pièces de PCBA et 150 000 ensembles de produits finis.

• Portée mondiale : nous exportons vers l'Amérique du Nord, l'Europe et l'Océanie.

Prêt à lancer votre projet de scanner OBD2 ?

• Aucune quantité minimale de commande (AUCUN MOQ)
• Consultation technique gratuite et examen DFM
• Expédition du prototype en 72 heures seulement

Ne laissez pas vos produits de diagnostic automobile rester bloqués au stade de la conception. Avec plus d'une décennie d'expérience dans la fabrication de PCBA électroniques automobiles, Unixplore vous aide à transformer rapidement vos conceptions en produits de haute qualité prêts pour la production en série.

[Obtenez un devis gratuit maintenant ]

Ou envoyez les détails de votre projet directement à :jerry@unixplore.com
