Éclairage d'avion PCBA

Des feux de navigation aux phares d'atterrissage, chaque PCBA aéroporté doit fonctionner parfaitement sous des gradients thermiques extrêmes, des vibrations intenses et des contraintes EMI strictes. Fort de 20 ans d'expérience pratique dans l'électronique aérospatiale et l'analyse des défaillances, Unixplore Electronics a codifié les pratiques de conception spécifiques qui séparent les assemblages en état de vol du matériel mis au sol dans chaque projet que nous livrons.

Cette page couvre la sélection des matériaux, la gestion thermique, la topologie des circuits, les exigences de certification et les paramètres validés sur le terrain pour l'éclairage des avions PCBA.

Qu'est-ce que le PCBA pour l'éclairage des avions ?

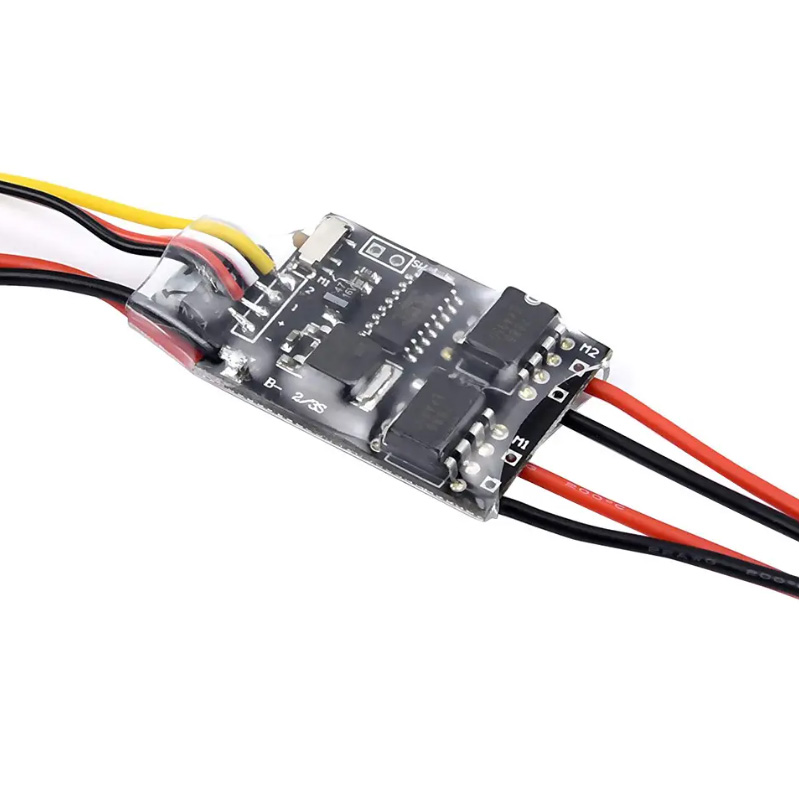

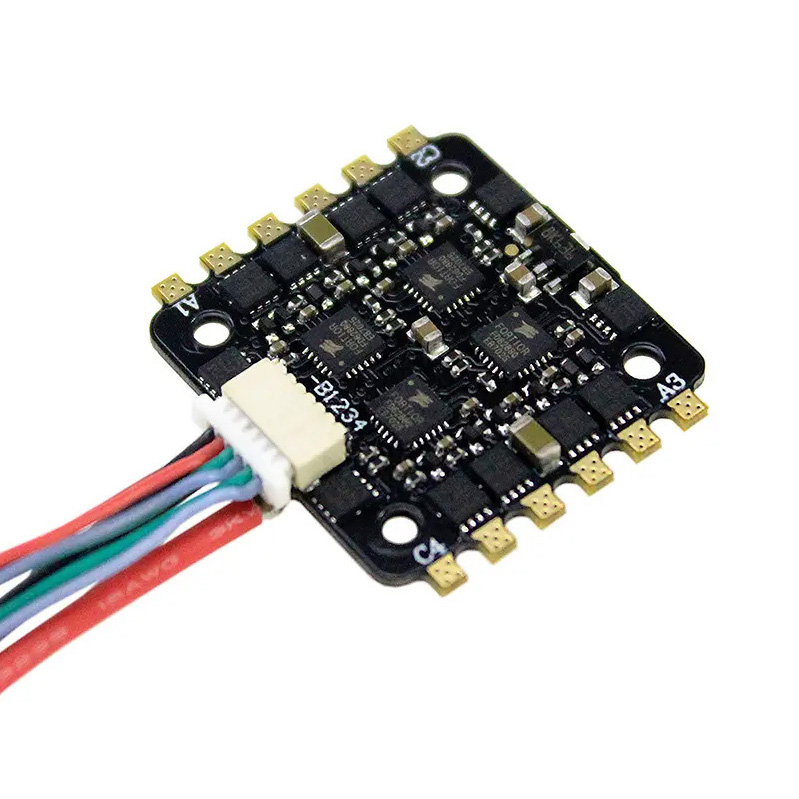

L'éclairage d'avion PCBA (Printed Circuit Board Assembly) est l'unité de commande et de commande de puissance principale pour les systèmes d'éclairage intérieurs et extérieurs des avions. Il doit fournir une régulation de puissance stable et une logique de contrôle pour les feux de navigation, les flashs anti-collision, les phares d'atterrissage et l'éclairage d'ambiance de la cabine à des altitudes allant jusqu'à 55 000 pieds, à des températures allant de -55°C à +85°C et sous des profils de vibration de haute intensité.

Contrairement aux PCB d'éclairage de qualité commerciale, les PCBA d'éclairage de qualité aéronautique exigent une gestion thermique supérieure, une correspondance CTE précise et une conformité totale aux tests environnementaux et EMI DO-160.

Pourquoi Unixplore Electronics ?

• 20 ans d'héritage en matière d'analyse des défaillances – Nos règles de conception sont dérivées de l'analyse post-mortem des assemblages d'éclairage d'Airbus et de Boeing. Nous évitons systématiquement les cinq principaux modes de défaillance, notamment la fatigue des joints de soudure, la panne du MOSFET et le blocage du microcontrôleur.

• Fabrication clé en main de bout en bout – Unixplore Electronics fournit une solution verticale complète : disposition des circuits imprimés, approvisionnement en composants, assemblage SMT/DIP, tests fonctionnels et revêtement conforme. Notre installation de plus de 3 000 m² offre une capacité mensuelle de 150 000 assemblages finis.

• Certification de qualité aérospatiale – Notre usine est certifiée ISO9001 : 2015. Toute la production suit strictement les normes IPC-6012 Classe 3/Aérospatiale et IPC-610E , garantissant que chaque PCBA répond à une qualité prête à l'installation.

• Capacité de co-conception matériel-logiciel – En tirant parti des outils EDA intégrés, nous garantissons une intégration mécanique-électrique transparente, minimisant les interférences entre le PCBA et les boîtiers structurels pour une livraison « correcte du premier coup ».

Types de systèmes d'éclairage d'avion

L'éclairage des avions se divise en catégories distinctes, chacune avec des exigences PCBA uniques :

Spécifications techniques de base

Exigences environnementales

Spécifications d'entrée d'alimentation (selon MIL-STD-704)

Sélection de matériaux pour l'éclairage des avions PCBA

Matériau du noyau : FR4, MCPCB ou composite de carbone ?

La norme FR4 est rarement acceptable pour l'éclairage des avions en raison d'une mauvaise conductivité thermique et d'une inadéquation CTE avec les composants LED.

Recommandation Unixplore pour l'éclairage extérieur : utilisez un MCPCB en cuivre ou un noyau en tissu de carbone. La correspondance CTE avec les boîtiers LED en céramique (6-7 ppm/°C) réduit considérablement la contrainte de cisaillement des joints de soudure pendant le cycle thermique de -55°C à +85°C.

Sélection du poids du cuivre

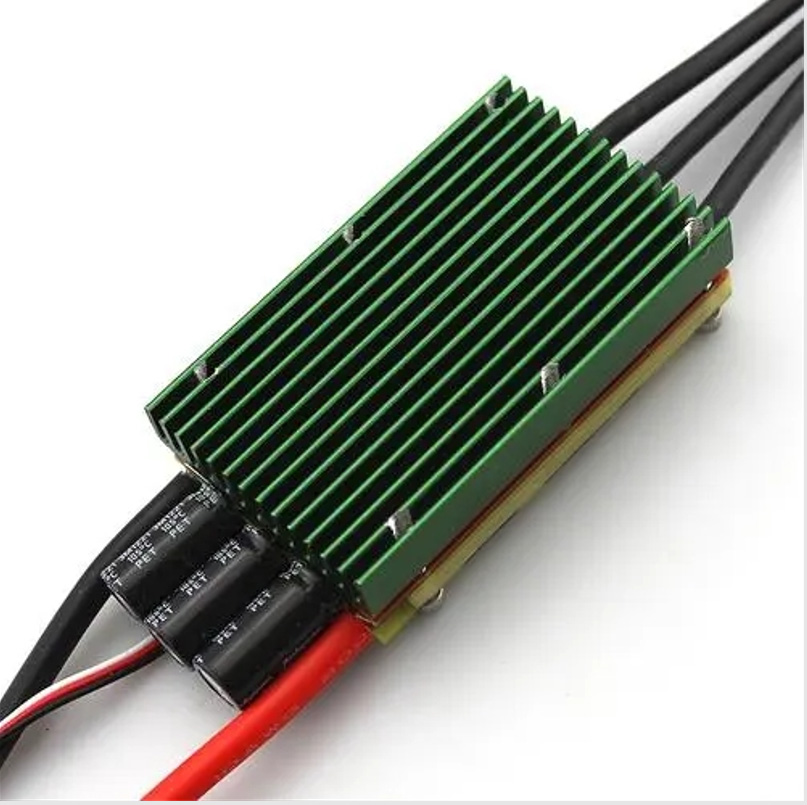

Gestion thermique pour LED PCBA d'avions de grande puissance

Les MCPCB offrent environ 10 fois la conductivité thermique de la norme FR-4, ce qui se traduit par une meilleure dissipation thermique, un flux lumineux plus élevé et une durée de vie plus longue des LED.

Règle générale : pour chaque réduction de 10 °C de la température de jonction des LED, la durée de vie des composants double.

Spécifications de la couche diélectrique

Stratégie de via thermique pour les pads LED

Pour chaque LED haute puissance du PCBA :

• Minimum de 9 vias thermiques (0,3 mm de diamètre) par pavé LED

• Vias remplis et bouchés requis pour la soudabilité

• Espacement via : motif de grille de 1,0 mm à 1,2 mm

• Tolérance de vide : moins de 25 % de la zone du tampon visible lors de l'inspection aux rayons X

Topologie des circuits et architecture de contrôle

Contrôle de l'éclairage extérieur

L'éclairage extérieur des avions modernes utilise des pilotes de LED programmables avec contrôle de canal indépendant.

Architecture recommandée :

1. Circuit intégré de driver de LED I²C avec mémoire de séquence programmable

2. Étage MOSFET externe pour chaînes de LED à courant élevé

3. Prise en charge de la redondance FMU via des bus I²C séparés

Avantages des pilotes programmables :

• Les séquences lumineuses fonctionnent de manière autonome après programmation

• Aucune intervention FMU requise pour les schémas de clignotement normaux

• Dégradation progressive en cas de panne d'une FMU

Éclairage intérieur de la cabine

Les systèmes d'éclairage LED pour cabine d'avion utilisent généralement des paires LED-microcontrôleur adressables individuellement.

Le PCBA flexible est souvent utilisé pour l'éclairage de la cabine afin de s'adapter aux surfaces incurvées du fuselage.

Équipement de test intégré (BITE)

Les PCBA d'éclairage des avions doivent inclure des capacités d'autodiagnostic.

Paramètres surveillés :

• Tension et fréquence d'entrée

• Température

• État de la lampe/LED

• Tension et courant de sortie

Réponse BITE :

• Enregistrer le défaut dans une mémoire non volatile

• En option : défaillance du signal via une sortie discrète

• Continuer le fonctionnement si cela est sécuritaire (dégradation gracieuse)

Protection EMI et foudre

Protection contre la foudre (feux extérieurs sur les ailes/arrière)

Techniques d'atténuation des interférences électromagnétiques

Certification et conformité

Normes clés pour l'éclairage des avions PCBA

Exigences des tests de qualification

FAQ PCBA sur l'éclairage des avions

Q1 : Quelle est la différence entre les PCBA à noyau en aluminium et à noyau en cuivre pour l'éclairage extérieur des avions ?

Le choix entre un PCBA à noyau en aluminium et à noyau en cuivre a un impact direct sur les performances thermiques, le poids et la fiabilité de l'éclairage extérieur des avions.

MCPCB en aluminium :

• Conductivité thermique : 138-238 W/m·K

• Densité : 2,70 g/cm³ (léger)

• ETC : 23-25 ​​ppm/°C

• Coût : 30 à 50 % inférieur à celui du cuivre

MCPCB en cuivre :

• Conductivité thermique : 390-401 W/m·K (environ le double de l'aluminium)

• Densité : 8,96 g/cm³ (3,3x plus lourd)

• CTE : 16-17 ppm/°C (meilleure correspondance avec les composants LED à 6-7 ppm/°C)

• Supérieur pour une densité de puissance extrême (>2 W/cm²)

Matrice de décision pour les applications aéronautiques :

Pour les environnements extrêmes : les circuits imprimés à noyau en tissu de carbone offrent une conductivité thermique XY de 175 à 300 W/m·K avec un CTE de seulement 4 à 6,5 ppm/°C, correspondant étroitement aux boîtiers LED en céramique. Cela minimise le stress thermique lors de cycles de température rapides de -55°C à +85°C.

Q2 : Comment puis-je concevoir une alimentation CA de 400 Hz présente dans les systèmes d'éclairage des cabines d'avion ?

L'éclairage des cabines d'avion utilise souvent du 115 V CA à 400 Hz, et non le 50/60 Hz que l'on trouve dans les bâtiments. Cela crée des exigences de conception uniques.

Le défi de la conception 400 Hz : Les alimentations standard conçues pour 50/60 Hz surchaufferont ou tomberont en panne à 400 Hz en raison des pertes de noyau dans les transformateurs et les composants magnétiques.

Adaptations requises dans la conception du PCBA :

Liste de contrôle de conception pour PCBA 400 Hz :

1. Vérifiez les fréquences nominales des composants – Les transformateurs et les inductances doivent spécifier un fonctionnement à 400 Hz.

2. Mesurer le courant d'appel – les systèmes à 400 Hz ont souvent des appels plus élevés que les systèmes à 50/60 Hz

3. Test avec une alimentation de qualité aéronautique – Utilisez une source de 400 Hz, pas une alimentation de banc

4. Vérifier la synchronisation – De nombreux systèmes nécessitent une gradation à fréquence verrouillée

Q3 : Quels sont les modes de défaillance les plus courants dans les PCBA d’éclairage des avions et comment puis-je les éviter ?

D'après l'analyse des défaillances sur le terrain des ensembles d'éclairage d'Airbus et de Boeing, ces cinq modes de défaillance dominent.

Mode de défaillance 1 : défaillance du transformateur (circuit d'allumage/démarrage)

Prévention:

• Spécifier des transformateurs avec une marge thermique adéquate

• Assurez-vous que le matériau d'empotage peut résister à -55°C à +125°C

• Testez la tension secondaire appropriée sous charge

Mode de défaillance 2 : panne du MOSFET dans les circuits de commutation

Prévention:

• Utilisez des MOSFET conçus pour au moins 2 x la tension de fonctionnement

• Ajoutez des résistances de grille (10 Ω à 100 Ω) pour limiter le courant

• Inclure des circuits d'amortissement sur les nœuds de commutation

• Déclassement en fonction de la température (utiliser des pièces à jonction nominale de 150 °C)

Mode de défaillance 3 : défaillance de l'inductance dans les circuits résonants

Prévention:

• Spécifiez les inductances avec une isolation de classe UL

• Assurez-vous que le courant nominal dépasse le courant de fonctionnement maximal

• Ajouter un fusible thermique en série pour les circuits critiques

Mode de défaillance 4 : réinitialisation ou verrouillage du microcontrôleur

Prévention:

• Utilisez un circuit intégré de supervision de tension dédié (pas de réinitialisation RC)

• Vérifier que le timing de réinitialisation répond aux exigences de la fiche technique

• Ajouter une minuterie de surveillance pour la récupération en cas de baisse de tension

Mode de défaillance 5 : Fatigue des joints de soudure due aux cycles thermiques

Prévention via la conception PCBA :

• Utilisez des matériaux adaptés au CTE – Le noyau en cuivre (16-17 ppm/°C) est meilleur que l'aluminium (23-25 ​​ppm/°C) lorsqu'il est associé à des LED en céramique (6-7 ppm/°C).

• Ajouter une liaison adhésive – Sous les gros composants, appliquez un adhésif époxy ou silicone.

• Optimiser la géométrie des tampons – Utilisez des tampons en forme de goutte d'eau et des anneaux annulaires plus grands sur les composants traversants

• Envisagez l'empotage – Pour les assemblages extérieurs, le composé d'empotage atténue les contraintes thermomécaniques.

Tests complets : Avant l'approbation du vol, le PCBA doit passer le cycle thermique DO-160 :

• 500 cycles minimum pour l'intérieur

• Plus de 1 000 cycles pour l'extérieur

• Plage de température correspondant au lieu d'installation réel

Résumé : Liste de contrôle de conception PCBA pour l'éclairage d'avion

Un PCBA d'éclairage d'avion correctement conçu fonctionne en continu pendant plus de 50 000 heures de vol sans aucun accès pour la maintenance. La combinaison de la gestion thermique MCPCB, des pilotes de LED programmables et des tests de qualification DO-160 offre la fiabilité exigée par l'aviation.
