Avec 20 ans d'expérience dans la fabrication d'électronique grand public et de PCB, j'ai examiné des milliers d'assemblages de plafonniers. Ce guide couvre la sélection des matériaux, la gestion thermique, les topologies de pilotes et les exigences de conformité spécifiques à la conception PCBA des plafonniers.
Ce qu'un plafonnier PCBA doit faire
Un plafonnier PCBA (Printed Circuit Board Assembly) contrôle et alimente la source de lumière LED. Contrairement à un PCB nu, un PCBA comprend tous les composants soudés sur la carte : LED, pilotes, résistances, condensateurs et connecteurs.
Fonctions principales d'un plafonnier PCBA :
- Conversion AC-DC (si driver intégré) :Convertit 110-277 V CA en CC basse tension pour les LED
- Régulation à courant constant :Maintient un courant LED stable malgré les fluctuations de tension d'entrée
- Gestion thermique :Éloigne la chaleur des jonctions LED pour éviter une défaillance prématurée
- Contrôle de gradation (en option) :Interfaces avec gradateurs muraux (0-10 V, TRIAC ou PWM)
Différence avec le PCB nu :Un PCB nu comporte des traces et des plages de cuivre, mais aucun composant. Un PCBA est entièrement assemblé et prêt à être installé dans le luminaire.
Spécifications techniques de base
Paramètres de puissance d'entrée
ParamètrePlage standardPlage haute performanceTension d'entrée (AC)110-120 V (US) ou 220-240 V (UE)90-277 V (universel)Fréquence d'entrée50/60 Hz50/60 HzFacteur de puissance (PF)>0,70 (grand public)>0,90 (commercial)Distorsion harmonique totale (THD)<20 %<15 % (DLC) exigence)Protection contre les surtensions1 kV (de base)2-4 kV (commercial)
Exigences de facteur de puissance et de THD selon les normes Energy Star et DLC.
Spécifications de sortie LED
ParamètreFaible puissancePuissance moyenneHaute puissanceLuminosité totale800-1500 lm (remplace une ampoule à incandescence de 60 W)1500-3000 lm3000-5000 lm+Nombre de LED18-4848-100100-200+Courant LED50-150 mA150-300 mA300-700 mATotal Puissance8-15W15-30W30-60W
Spécifications physiques
ParamètreFR4 StandardAluminium MCPCBForme de la carteRonde, carrée ou personnaliséeRonde, carrée ou personnaliséeDiamètre (rond typique)100 mm à 300 mm100 mm à 300 mmPoids du cuivre1 oz (signal), 2 oz (puissance)1-2 ozNombre de couches2 couches (le plus courant)1-2 couchesConduction thermique0,3-0,5 W/m·K1-9 W/m·K
Sélection des matériaux de PCB : FR4 ou aluminium MCPCB
Le choix entre le FR4 et l'aluminium MCPCB (Metal Core PCB) est la décision la plus importante dans la conception des plafonniers PCBA.
Tableau de comparaison
CaractéristiqueFR4 PCBAAluminum MCPCBConductivité thermiqueFaible (0,3-0,5 W/m·K)Bon à excellent (1-9 W/m·K)PoidsLégerModéréCoût (faible volume)FaibleModéré (30-50 % supérieur à FR4)Durée de vie des LED à 150 mA30 000-40 000 heures50 000+ heuresMeilleure applicationFaible consommation (<12 W), ampoule remplaçablePlafonniers de puissance moyenne à élevée
Matrice de décision
Puissance du plafonnierMatériau PCBA recommandéRaison5W-12W (petit montage encastré)FR4 (2 couches)Coût inférieur, chaleur acceptable12W-25W (plafond standard)Aluminium MCPCB (1-2 W/m·K)Gestion thermique critique25W-50W (grands panneaux)Aluminium haute performance (3-5 W/m·K)Empêche la surchauffe des LED50W+ (commercial)Aluminium de qualité supérieure (5-9 W/m·K) ou âme en cuivreObligatoire pour la fiabilité
Règle générale :Pour les plafonniers de plus de 15 W, utilisez du MCPCB en aluminium. FR4 provoquera une défaillance prématurée des LED en raison de l'accumulation de chaleur.
Topologie du pilote pour plafonnier PCBA
Les PCBA pour plafonniers utilisent deux architectures de pilotes principales : intégrées (composants sur la même carte) ou distantes (carte de pilotes séparée).
Pilote intégré ou distant
AspectPilote intégré (COB ou linéaire)Pilote à distance (carte séparée)Emplacement du piloteSur le même PCBA que les LEDCarte séparée, connectée par des filsPuissance typique5W-25W15W-100W + Efficacité80-88%85-93%Performances de scintillementPeut être médiocre avec des pilotes linéaires simplesExcellent avec un filtrage appropriéCompatibilité de gradationLimité (TRIAC uniquement)Large (0-10V, TRIAC, DALI)CoûtInférieur (carte unique)Élevé (deux cartes)Idéal pourLuminaires sensibles aux coûts, sans gradationCommercial, dimmable, haute puissance
Courant constant vs tension constante
Type de pilote Idéal pour Avantages Inconvénients Courant constant (CC) Chaînes de LED à entraînement direct Plus simple, moins de composants Le nombre de LED doit correspondre à la tension du pilote Tension constante (CV) Luminaires modulaires avec plusieurs cartes Standard 12 V/24 V, facile à étendre Nécessite des résistances de limitation de courant séparées
Recommandation pour le plafonnier PCBA :Utilisez une topologie de pilote à courant constant pour les conceptions intégrées. Il fournit un courant LED stable sans résistances supplémentaires.
Gestion thermique pour plafonnier PCBA
La chaleur est le principal ennemi de la durée de vie des LED. Pour chaque réduction de 10°C de la température de jonction des LED, la durée de vie double.
Conception du chemin thermique
Le chemin thermique d’un plafonnier PCBA suit cette séquence :
Jonction LED → Coussin thermique LED → Cuivre PCBA → Couche diélectrique (MCPCB) → Base en aluminium → Boîtier du luminaire → Air ambiant
Maillon le plus faible :La couche diélectrique (isolation entre circuit en cuivre et base en aluminium). Le diélectrique standard a une conductivité de 1 à 3 W/m·K. Le diélectrique premium atteint 5-9 W/m·K.
Règles de conception des pavés LED
Élément de conception Exigence Vias thermiques sous LED 9 à 12 vias (0,3 mm de diamètre) par LED haute puissance Remplissage de via Rempli et bouché (permet de souder sur le dessus) Taille du tampon en cuivre Taille minimale du tampon thermique 2x LED Couverture de soudure 80 à 90 % de la surface du tampon thermique (inspection aux rayons X) Tolérance du vide Maximum 25 % de la surface du tampon
Vérification thermique
Essai de fabrication :Après le montage, faites fonctionner le plafonnier à pleine puissance pendant 1 heure. Mesurez la température au niveau des pads LED à l’aide d’une caméra infrarouge.
Température (Tampon LED)GradeDurée de vie prévue<50°CExcellent70 000+ heures50-60°CBon50 000-70 000 heures60-70°CAceptible30 000-50 000 heures>70°CRisque de panne<20 000 heures
Règles de disposition des PCB pour plafonnier PCBA
Règle 1 : Placement symétrique des LED
Placez les LED uniformément sur le PCBA pour éviter les points chauds et assurer une distribution uniforme de la lumière. Pour les plafonniers ronds :
- Disposer les LED en cercles concentriques
- Espacement égal entre les LED adjacentes
- Maintenir une distance constante par rapport au bord de la planche
Règle 2 : traces courtes à courant élevé
Les traces de courant élevé (alimentation des LED et masse) doivent être aussi courtes et larges que possible. Calculer la largeur requise :
Pour 2 oz de cuivre, montée en température de 20°C :
- Largeur (mils) = Courant (ampères) × 35
Exemple : trace de 300 mA (0,3 A) → 0,3 × 35 = 10,5 mils (0,27 mm) minimum
Ajoutez une marge de sécurité de 50 % :Utilisez 16 mils (0,4 mm) pour les traces de 300 mA.
Règle 3 : Sections AC et DC séparées
Si le PCBA comprend un convertisseur AC-DC intégré :
- Gardez l'entrée CA (haute tension) sur un bord de la carte
- Maintenir une ligne de fuite de 3 mm entre les traces CA et CC basse tension
- Utilisez un emplacement physique ou un fossé dans le PCB si l'espace est restreint
Règle 4 : Verser du cuivre pour le sol
Utilisez une couche de cuivre solide sur la couche supérieure (pour MCPCB, la couche de circuit) pour les retours de LED. Cela réduit la chute de tension et améliore la propagation de la chaleur.
Règle 5 : Distribution d'énergie en guirlande
Pour les plafonniers plus longs (linéaires ou rectangulaires), acheminez les pistes d'alimentation comme un bus central plutôt que d'alimenter les LED à partir de l'extrémité de la chaîne précédente.

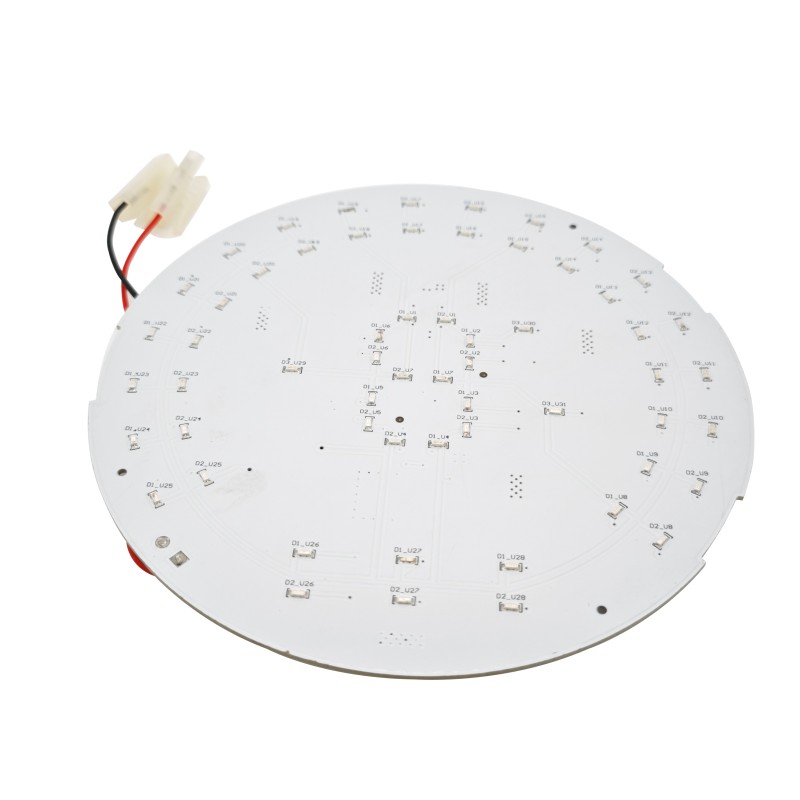

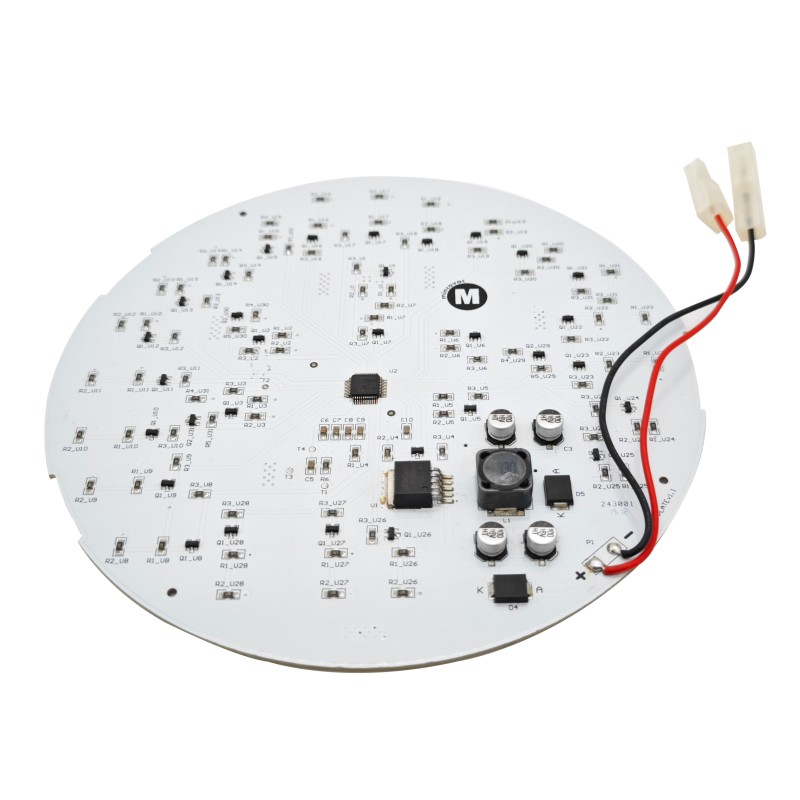

Exemple de disposition de plafonnier PCBA (rond)
Un plafonnier rond typique PCBA (diamètre 150 mm, 36 LED) comporte cette pile de couches :
CoucheFonctionPoids en cuivreHaut (couche de circuit)Tampons LED, traces, composants de pilote2 ozCouche diélectriqueIsolation électrique75-100 µmBase en aluminiumDiffusion de la chaleur et support mécaniqueÉpaisseur 1,6 mmBas (en option)Composants secondaires ou masque de soudure uniquementN/A
Considérations relatives au scintillement et à la gradation
Causes du scintillement
Le scintillement des LED se produit lorsque le courant de sortie du pilote présente une ondulation significative. Causes courantes :
- Capacité de sortie insuffisantedans le pilote
- Mauvaise compatibilité des variateurs TRIAC(gradateurs à front montant avec charges capacitives)
- Gradation PWM basse fréquence(<1kHz)
Mesures de scintillement
MétriqueBonAcceptableMauvaisPourcentage de scintillement (100 Hz)<10 %10-30 %>30 %Indice de scintillement<0,10,1-0,3>0,3Fréquence de scintillement>1 kHz100-1 000 Hz<100 Hz
Techniques de réduction du scintillement
TechniqueEffetCoût ImpactAjouter un condensateur de sortie en vrac (100-470 µF)Réduit l'ondulation de 100-120 HzFaible (0,10-0,30 $)Augmente la fréquence de gradation PWM à > 4 kHzÉlimine le scintillement visibleAucun (changement de micrologiciel)Utiliser une topologie flyback à PF élevé ou buck-boostMeilleure régulation de tensionModéré (0,50-1,00 $)
Conformité et certification
Certifications requises par marché
MarchéCertificationExigenceUSAUL 1598 ou UL 8750Sécurité pour les luminaires LEDCanadaCSA C22.2 No. 250.0Sécurité pour les luminairesEUCE (inclut LVD, EMC, RoHS)Sécurité, émissions et substances dangereusesGlobalIEC 62031Modules LED pour l'éclairage généralEfficacité énergétique (États-Unis)Energy Star ou DLCÉligibilité aux remises, exigences des services publics
Tests de conformité courants
TestStandardCritèresRigidité diélectrique (hipot)UL 87501500V AC pendant 1 minute, pas de panneContinuité de terreUL 8750<0,1Ω entre la borne de terre et le métal exposéEMI (conduite et rayonnée)FCC Partie 15 (US) ou EN 55015 (UE)En dessous des limites spécifiéesFacteur de puissance et THDEnergy StarPF >0,90, THD <20 % pour le commerce
FAQ sur les plafonniers PCBA
Q1 : Puis-je utiliser le même plafonnier PCBA pour les applications commerciales 120 V et 277 V ?
UN:Non, pas sans un pilote d'entrée universel. Voici le détail technique :
Un PCBA conçu spécifiquement pour 120 V CA utilise des composants évalués pour une tension de bus d'environ 200 V CC (après rectification). À 277 V CA, le bus CC redressé est d'environ 390 V CC. Cela dépasse la tension nominale des condensateurs, MOSFET et diodes standard de 120 V.
Exigences de déclassement de tension des composants :
Composant120 V nominal277 V nominal requisCondensateur d'entrée200 V400-450 VMOSFET250-300 V500-600 VDiodes de redressement200 V400 VDistance de fuite1,5 mm3,0 mm
Si vous avez besoin d'un seul PCBA pour les deux tensions :
- Spécifiez unpilote d'entrée universelévalué à 90-277 V CA
- Utiliser des composants conçus pour un bus 400 V CC minimum
- Concevoir une ligne de fuite du PCB de 3 mm entre les lignes CA et les sections basse tension
- Attendez-vous à un coût des composants 10 à 20 % plus élevé
Alternative:Créez deux variantes PCBA : une pour 120 V (coût inférieur) et une pour 277 V (tension nominale plus élevée). Ceci est courant dans la fabrication d’éclairage commercial.
Q2 : Comment puis-je m'assurer que mon plafonnier PCBA fonctionne correctement avec un variateur mural TRIAC ?
UN:La compatibilité des gradateurs TRIAC est un défi courant pour les concepteurs de plafonniers PCBA. Voici l’approche d’ingénierie :
Le problème :Les gradateurs TRIAC ont été conçus pour les ampoules à incandescence (charges résistives). Les LED présentent une charge réactive qui peut provoquer des ratés d'allumage du TRIAC, entraînant un scintillement, un clignotement ou une atténuation inférieure à 30 %.
Solution 1 - Résistance de purge (passive) :
Ajoutez une résistance de purge (10-50 kΩ, 1-2 W) aux bornes de l'entrée CA. Cela consomme suffisamment de courant (5-15 mA) pour que le TRIAC reste correctement conducteur pendant chaque demi-cycle.
Résultat:Améliore la gradation bas de gamme (généralement 10 à 15 % minimum). Ajoute 1 à 2 W de perte en veille.
Solution 2 – Circuit de purge actif (à privilégier) :
Un purgeur actif (contrôlé par IC) ne consomme du courant que lorsque le TRIAC aurait autrement des ratés. La perte d’efficacité est proche de zéro.
Solution 3 - Spécifiez le circuit intégré du pilote de gradation TRIAC :
De nombreux circuits intégrés de pilote de LED commerciaux incluent une détection de gradation TRIAC et un contrôle de purge intégrés. Les exemples incluent :
- TILM3447(Driver LED à intensité variable TRIAC)
- MPSMP4030(Régulateur de gradation TRIAC côté primaire)
Exigence de test :Validez la compatibilité de gradation avec au moins 5 modèles de gradateurs TRIAC différents (Lutron, Leviton, Legrand). Les gradateurs varient considérablement dans leurs exigences en matière de courant de maintien.
Signe de défaillance sur le terrain :Si le plafonnier vacille ou clignote lorsqu'il est atténué en dessous de 50 %, le circuit de purge est inadéquat.
Q3 : Quels sont les problèmes de qualité les plus courants dans la fabrication de PCBA pour plafonniers ?
UN:Sur la base de milliers d'inspections de production, ces cinq défauts représentent plus de 80 % des problèmes de qualité PCBA des plafonniers.
DéfautFréquenceCause profondeMéthode de détectionCoût de retoucheLED tombstoning1-5%Volume inégal de pâte à souder sur les pastilles LEDAOIÉlevé (LED endommagées)Vides de soudure sous les LEDFréquentGaz de flux piégés pendant la refusionInspection aux rayons XAucun (vides <25% acceptables)LED à polarité inversée0,5-2%Erreur d'alimentation ou de placementVisuel ou AOI (couleur/marquage)Très élevé (déchets) carte)Joints de soudure à froid sur le pilote IC1-3%Température de refusion insuffisanteAOI ou inspection manuelleMoyenne (reprise possible)Pâte thermique insuffisante (MCPCB)5-10%Application incohérenteTest de traction ou imagerie thermiqueFaible (ajouter de la pâte)
Stratégies de prévention :
Tombstone LED :
- Utilisez des ouvertures de pochoir légèrement plus grandes que celles des tampons LED (rapport 1:1,1)
- Assurez-vous que le profil de refusion a un temps de 60 à 90 secondes au-dessus du liquidus (TAL)
LED à polarité inversée :
- Utiliser des LED avec un marquage de polarité clair (anode/cathode)
- Mettre en œuvre une inspection optique automatisée (AOI) avec contrôle de polarité
- Effectuez un test de polarité à 100 % sur une sonde volante ou un lit d'ongles
Joints de soudure à froid :
- Vérifier la température maximale de refusion (245-260°C pour le SAC305 sans plomb)
- Surveiller quotidiennement le profil du four avec un profileur (pas seulement une fois par lot)
Pâte thermique insuffisante (MCPCB vers dissipateur thermique) :
- Utiliser un pochoir ou une sérigraphie pour la pâte thermique (pas d'application manuelle)
- Cibler une épaisseur de pâte de 0,3 à 0,5 mm
- Vérifiez la couverture après le montage (la pâte thermique doit faire légèrement ressortir les bords)
Liste de contrôle de contrôle qualité pour l'inspection PCBA du plafonnier entrant :
Élément d'inspectionMéthodeCritères d'acceptationPolarité des LEDVisuel ou AOI100 % correctJoints de soudure (composants de puissance)AOIPas de pontage, pas de soudure insuffisanteRayons X (échantillon 5-10 %)<25 % par pastillePâte thermiqueVisuel (écrasement des bords)Visible à tous les points de montageTest électriqueSonde volante ou lit de clousOuvert/court-circuit, contrôle de tension avant des LED
Liste de contrôle de fabrication des plafonniers PCBA
Étape de productionExigenceVérificationInspection entrante du PCBPas de déformation, épaisseur correcte, finition ENIG visibleMesure visuelle et de jaugeImpression de pâte à souderÉpaisseur du pochoir 0,1-0,12 mm, alignement de l'ouverture ±0,05 mmSPI (inspection de la pâte à souder)Pick-and-placePlacement de la LED ±0,05 mm de précisionAOI après placementSoudage par refusionPic 245-260°C, TAL 60-90 secondesDonnées du profil par lotApplication de pâte thermique0,3-0,5 mm d'épaisseur, couverture complèteContrôle du poids + visuelMontage du dissipateur thermiquePression uniforme, sans écartSpécification du couple de visTest électriqueOuvert/court, polarité LED, mesure du courantMontage de test automatisé
Résumé : Liste de contrôle PCBA pour plafonnier de bonne qualité
Un plafonnier PCBA de bonne qualité équilibre coût, performances thermiques et conformité. Pour les luminaires résidentiels standard (15-25 W), le MCPCB en aluminium avec 2 oz de cuivre, un pilote à courant constant et des températures de tampon LED inférieures à 60 °C atteignent systématiquement une durée de vie de plus de 50 000 heures. Pour les luminaires commerciaux à intensité variable, ajoutez des circuits intégrés de pilote et des circuits de purge compatibles TRIAC. Les défauts de fabrication les plus courants (tomstoning des LED, inversion de polarité et joints froids) peuvent être évités grâce à l'inspection AOI et aux profils de refusion contrôlés.
| Élément de conception | Exigence |
|---|---|
| Matériau PCB | MCPCB en aluminium pour >15 W ; FR4 acceptable pour <12W |
| Poids du cuivre | 2 oz pour les traces de puissance ; 1 once pour le signal |
| Gestion thermique | Plus de 9 vias thermiques par LED ; Température du pad LED <60°C à pleine charge |
| Topologie du pilote | Courant constant (intégré ou déporté) |
| Contrôle du scintillement | Capacité de sortie 100-470µF ; Gradation PWM > 4 kHz si utilisé |
| Compatibilité de gradation | Circuit de purge pour TRIAC ; IC de gradation dédié pour de meilleurs résultats |
| Tension nominale | Composants conçus pour une tension d'entrée maximale (120 V ou 277 V ou universel) |
| Certifications | UL ou CE basé sur le marché cible ; Energy Star pour le commerce |
| Contrôle de fabrication | AOI (polarité LED, joints de soudure), rayons X (vides), test électrique |
