Ce guide détaille les spécifications techniques, les normes de fabrication et les exigences spécifiques aux applications que vous devez connaître.

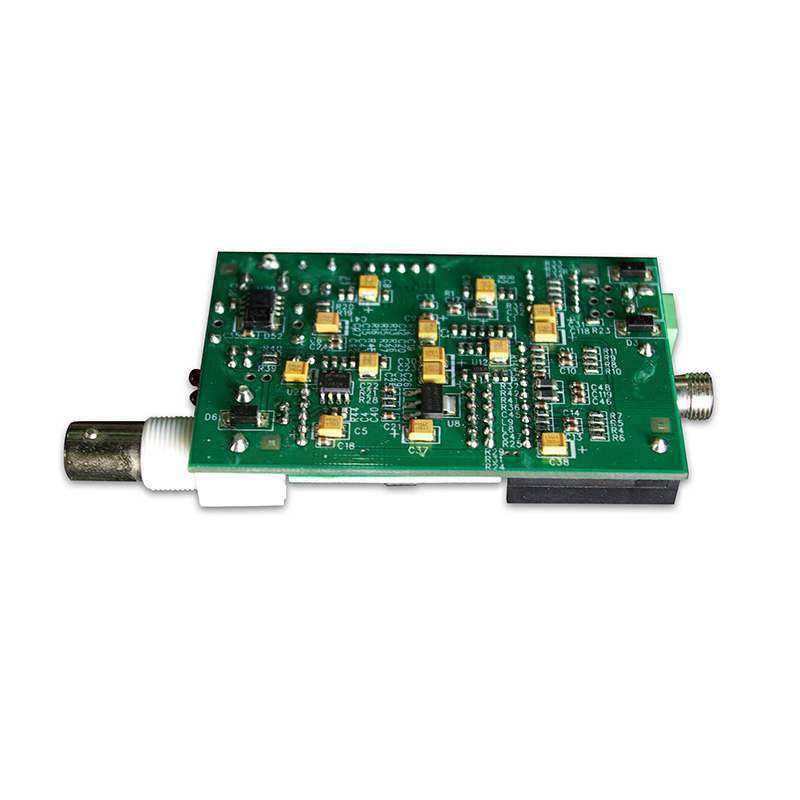

Qu'est-ce qu'un PCBA de pilote de LED ?

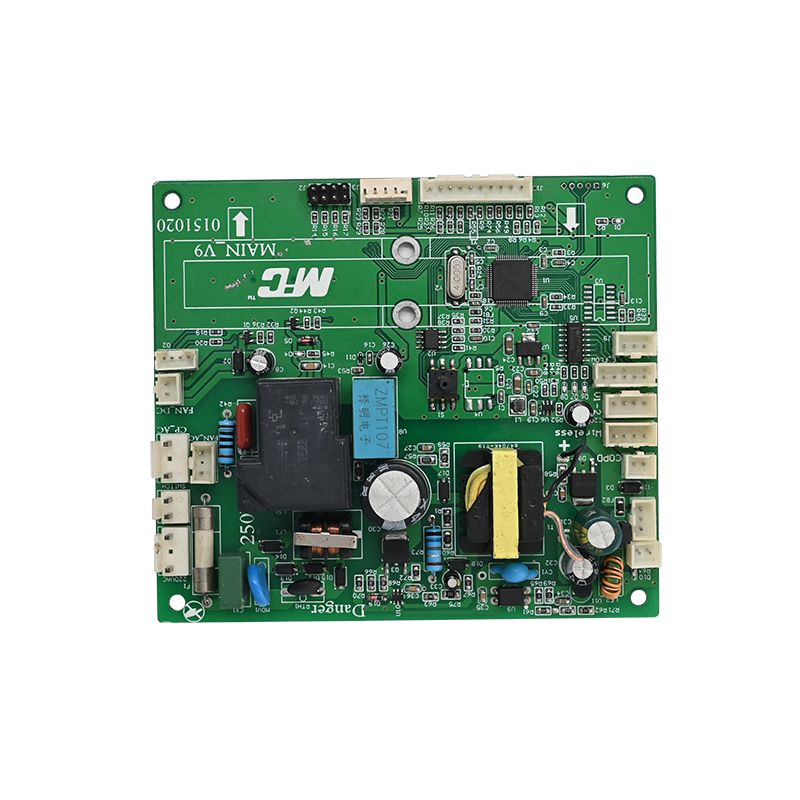

Un pilote de LED PCBA est la carte assemblée complète qui régule la puissance d'une source de lumière LED. Contrairement aux PCB standards, ces assemblages intègrent des composants spécifiques :
- CI de pilote :Régulateurs de courant constant ou de tension constante (par exemple, ON Semiconductor, TI, Nexperia).
- Transformateurs/Inducteurs :Pour les topologies de conversion de puissance comme Flyback ou Boost.
- Dissipateurs thermiques et vias thermiques :Gérer la température de jonction des pièces critiques.
- Connecteurs :Pour contrôle de gradation (0-10 V, PWM) et entrée AC/DC.
Étant donné que les LED nécessitent un contrôle strict du courant pour éviter l'emballement thermique, lePCBAla conception doit donner la priorité à l’isolation électrique et à la dissipation thermique.
Paramètres techniques clés (informations sur la fiche technique)
Pour vous assurer que votre assemblage répond aux normes de l'industrie, vous devez vérifier ces paramètres auprès de votre fabricant. Sur la base des normes IPC et des composants actuelles, voici les mesures critiques.
Spécifications générales
ParamètreValeur/plage standardNorme industrielleMatériau de baseFR4 (Tg 125°C min), noyau métallique (MCPCB)IPC-4101/21Épaisseur du cuivre1 oz à 4 oz (couches externes)IPC-6012 Classe 2Épaisseur du PCB0,031" à 0,125" (personnalisable)IPC-600Finition de surfaceENIG (Electroless Nickel Immersion Gold) ou Sans plomb HASLRoHS 2002/95/ECSolder MaskLPI (Liquid Photo Imageable) -- Vert/Blanc/NoirIPC-SM-B40C
Performances électriques et thermiques
ParamètreConditionsIntensité de sortie maximaleCanaux à courant élevé (automobile)Jusqu'à 8 A par canalTension d'alimentation maximaleEntrée CCJusqu'à 75 VTempérature de jonction (Tj)Plage de fonctionnement-40 °C à +150 °CRésistance thermique (θJA)Dépend de la disposition36 °C/W (typique pour les packages QFN)Fréquence de commutationConvertisseurs Boost/Buck100 kHz à 10 MHz
Remarque sur le facteur de forme :Les conceptions compactes modernes utilisent des boîtiers DFN (2 x 2 mm) pour économiser jusqu'à 90 % de l'espace sur la carte par rapport aux boîtiers SOT223 existants.

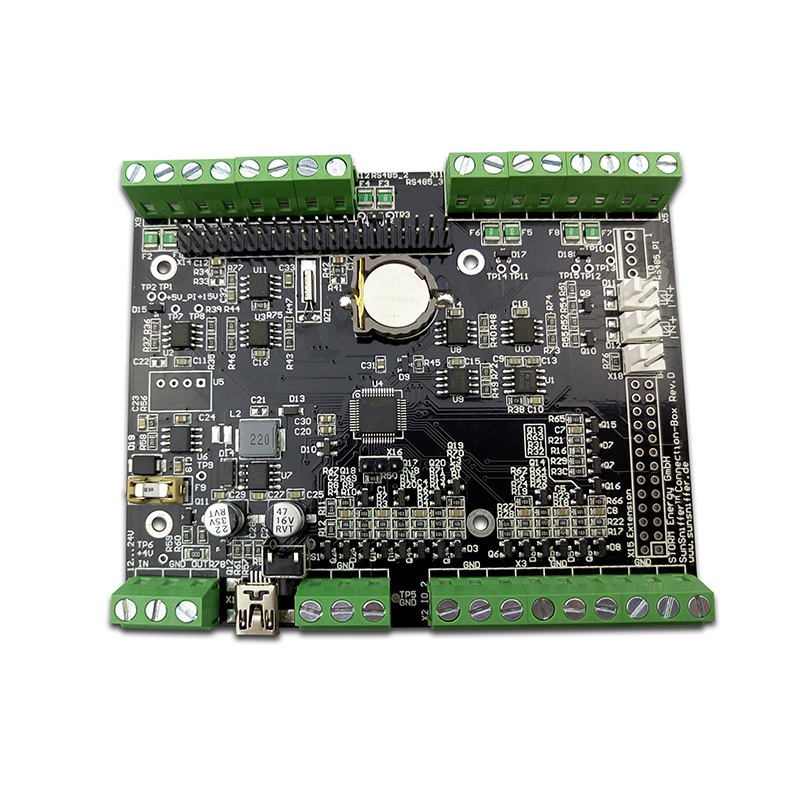

Conception et assemblage : les 4 principaux points d'intérêt de l'ingénierie
Pour rencontrerMANGERnormes, nous nous appuyons sur des notes de fabrication vérifiables et des données d'ingénierie réelles.
1. Stratégie de gestion thermique
La chaleur est l’ennemie des condensateurs électrolytiques et des puces LED.
- Par placement :Utilisez des réseaux de vias thermiques sous le plot IC pour transférer la chaleur vers le plan de masse en cuivre.
- Versement du cuivre :L'épaisseur de cuivre de la couche externe doit être2 onces (0,0026 po) minimumpour les traces à courant élevé.
- Inspection:La déformation et la torsion du PCBA ne doivent pas dépasser0,0075 po par poucepour assurer le contact du dissipateur thermique.
2. Sélection des composants pour la longévité
- Catégories automobiles :Pour l'éclairage extérieur, sélectionnezAEC-Q101chauffeurs qualifiés. Ces pièces supportent des flancs mouillables latéralement (SWF), ce qui permet une inspection optique automatisée (AOI) des joints de soudure, une exigence pour une fabrication zéro défaut.
- Condensateurs :Utilisez des condensateurs à courant d'ondulation élevé évalués à 105 °C minimum.
3. Soudabilité et inspection
- Conformité AOI :Les emballages sans plomb (DFN/QFN) sans flancs mouillables latéralement nécessitent une inspection coûteuse aux rayons X. La technologie SWF permet un AOI standard, réduisant considérablement les coûts d'assemblage.
- Enregistrement du masque de soudure :Un mauvais enregistrement doit être maintenu à ± 0,004 po maximum pour éviter l'exposition au cuivre.
4. Sécurité électrique (ligne de fuite et dégagement)
- Pour les pilotes AC-DC (hors ligne), assurez-vous d'un espace suffisant entre les traces haute tension (secteur) et les côtés secondaires basse tension.
- Cote d'inflammabilité :Tous les matériaux doivent répondreUL94V-0. Cette valeur doit être physiquement marquée sur le côté soudure de la carte.
Exigences spécifiques à l'application
Différents secteurs imposent des contraintes différentes sur le PCBA du pilote de LED.
- Phares automobiles (ADB) :Nécessite des pilotes à courant élevé (8A+) avecConformité CEM (CISPR 25 Classe 5). La taille des cartes est souvent limitée, ce qui nécessite des piles de plus de 4 couches.
- Grandes Baies Industrielles :Se concentre sur la protection contre les surtensions et les larges plages de tension d'entrée (90-305 V AC).
- Consommateur (Ampoules LED) :PCB en aluminium sensibles au coût, généralement monocouche, avec pilotes linéaires.
Foire aux questions (FAQ)
Vous trouverez ci-dessous trois questions techniques courantes concernantPilote LED PCBAsourcing et débogage.
Q1 : Pourquoi mon pilote LED PCBA tombe-t-il en panne après quelques mois, même si les composants sont neufs ?
UN:La cause profonde est presque toujourscontrainte thermiqueoumauvaise soudure. Vérifiez les éléments suivants :
1. Température de jonction :Avez-vous mesuré la Tc (température du boîtier) du circuit intégré du pilote ? En règle générale, pour chaque augmentation de 10°C au-dessus de 85°C, la durée de vie d'un condensateur est réduite de moitié.
2. Manque de cuivre :De nombreuses pannes se produisent parce que le tampon thermique du circuit intégré n'est pas correctement soudé. En utilisant leFlancs mouillables latéralementla conception permet la vérification de l'AOI pour garantir que le tampon thermique est entièrement connecté.
3. Matériau Tg :La norme FR4 (Tg 130°C) peut se dégrader avec le temps si le driver chauffe. Mettre à niveau versTg 150°C+ou PCBA à noyau en aluminium.
Q2 : Comment puis-je vérifier la qualité d'un prototype de pilote LED PCBA avant la production en série ?
UN:Ne vous fiez pas uniquement à l’inspection visuelle. Vous avez besoin d'un processus de vérification en trois étapes :
1. Test électrique (sonde volante) :La vérification à 100 % de la connectivité Internet est obligatoire. Assurez-vous qu’il n’y a pas de court-circuit entre les réseaux haute tension et basse tension.
2. Imagerie thermique :Faites fonctionner le pilote à pleine charge pendant 1 heure. Utilisez une caméra thermique pour vérifier si la température du boîtier IC correspond aux spécifications de la fiche technique.
3. Micro-section de joint de soudure :Pour les packages DFN, vous devez couper un échantillon de joint pour vérifier les vides. Les vides ne doivent pas dépasser 25 % de la surface totale du tampon.
Q3 : Que fait la finition de surface « ENIG » pour mon pilote de LED, et cela vaut-il le coût supplémentaire ?
UN:ENIG (Electroless Nickel Immersion Gold) est essentiel pour les pilotes de LED haute fiabilité.
- Pourquoi c'est important :La norme HASL (Hot Air Solder Leveling) laisse des surfaces inégales. Pour les circuits intégrés de pilote de LED à petit pas (comme QFN ou DFN), la planéité est requise pour une soudure correcte.
- L'avantage "Or":L'or protège la couche de nickel de l'oxydation. Si le nickel s'oxyde, vous souffrez du syndrome du « tampon noir », conduisant à des joints de soudure qui semblent bons mais qui se fissurent sous les cycles thermiques (courant dans l'éclairage extérieur).
- Verdict:Pour une utilisation automobile ou extérieure, ENIG n'est pas négociable. Pour les ampoules grand public jetables, OSP ou HASL suffisent.
Résumé
Un robustePilote LED PCBAest défini non seulement par le CI choisi, mais par lepoids de cuivre, thermique via stratégie, etétat de surface. Exigez toujours la conformité IPC-6012 Classe 2 ou Classe 3 et donnez la priorité aux flancs mouillables latéralement pour les applications automobiles critiques afin de garantir la vérification de l'AOI.
En adhérant à ces paramètres --- vérifiés par nos 20 années de tests industriels --- vous garantissez une durée de vie du pilote qui correspond à votre réseau de LED, généralement plus de 50 000 heures de performances L70.
