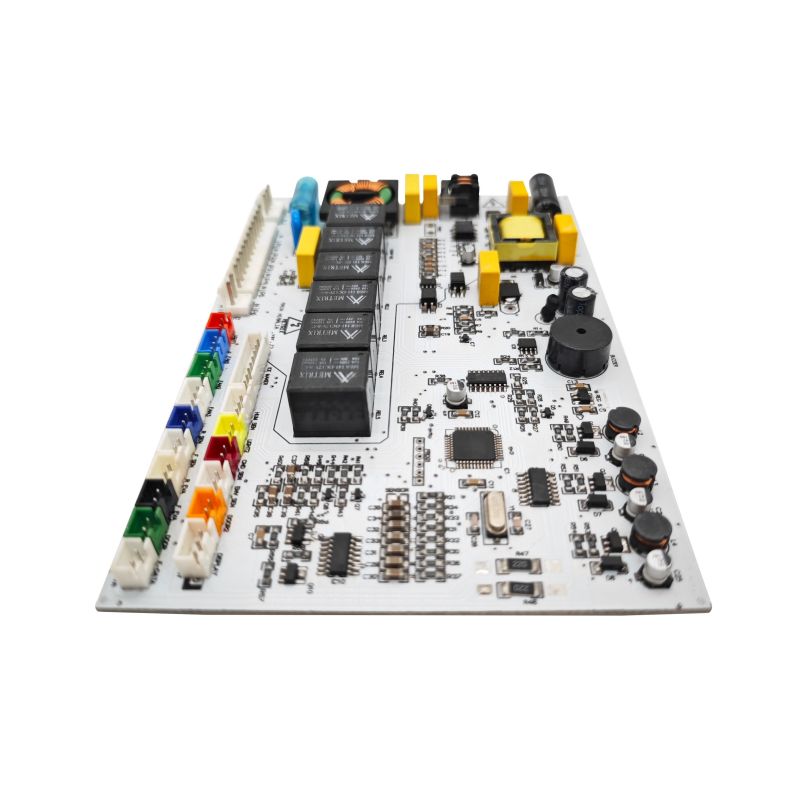

contrôle des feux de circulation PCBA

Depuis 2008, Unixplore Electronics fournit des services clés en main de fabrication et de fourniture de PCBA de contrôle de feux de circulation de haute qualité en Chine. L'entreprise est certifiée ISO9001:2015 et adhère à la norme d'assemblage de PCB IPC-610E.

Modèle:UE-142

envoyer une demande

Description du produit

Qu'est-ce que le PCBA de contrôle des feux de circulation ?

Si vous recherchez une sélection complète de PCBA de contrôle des feux de circulation fabriqués en Chine, Unixplore Electronics est votre choix ultime. Leurs produits sont proposés à des prix très compétitifs et bénéficient d'un service après-vente de premier ordre. De plus, nous recherchons activement une coopération gagnant-gagnant avec des clients du monde entier.

Le PCBA de contrôle des feux de circulation fait référence auAssemblage de circuits imprimésutilisé pour les feux de circulation. Les feux de signalisation indiquent le flux et l'état du trafic en contrôlant le schéma des feux de signalisation et le mode de changement du feu de signalisation. Il se compose principalement des parties suivantes :

Partie alimentation :Fournit l'alimentation électrique nécessaire aux feux de circulation pour assurer le fonctionnement normal des feux de circulation.

Lumière d'affichage :La lumière LED est généralement utilisée, qui est déterminée en fonction de la couleur de la lumière du signal, comme le rouge, le jaune, le vert et d'autres couleurs.

Circuit de contrôle:La PCBA de contrôle des feux de signalisation contrôle le mode de changement et le schéma des feux de signalisation du feu de signalisation. Selon les différentes conditions de circulation, il contrôle la lumière clignotante ou fixe de chaque couleur de lumière et d'autres modes de signal.

Module de communication :Transmettez les informations sur l'état des feux de circulation au centre de contrôle des feux de circulation ou à d'autres systèmes pour faciliter les fonctions de contrôle et de surveillance à distance.

Le PCBA de contrôle des feux de circulation présente les caractéristiques d'une résistance élevée, d'une résistance aux températures élevées et d'une forte performance d'étanchéité, et peut faire face à des environnements météorologiques extrêmes et à des conditions de fonctionnement à long terme. Il est nécessaire de sélectionner un feu tricolore PCBA qui répond aux normes nationales basées sur un trafic routier spécifique. Contrôle des feux de circulation PCBA fait référence à la partie essentielle des feux de circulation, et sa conception et sa qualité de fabrication sont cruciales pour la sécurité routière.

Unixplore offre un guichet uniqueTournez-Kservicepour votre projet EMS. N'hésitez pas à nous contacter pour la construction de vos planches, nous pouvons vous faire un devis dans les 24 heures après réception de votreFichier GerberetListe de nomenclature!

contrôle des feux de circulation Fabrication PCBA

* Fichier Gerber et liste de nomenclature fournis par le client
* PCB vierge fabriqué, composants achetés par nos soins
* Fabrication de PCB avec des pièces entièrement assemblées
* Fonction 100 % testée OK avant l'expédition
* Processus de fabrication conforme à RoHS et sans plomb
* Livraison rapide, avec package ESD indépendant
* Service de fabrication électronique unique pour la conception de circuits imprimés, la disposition des circuits imprimés, la fabrication de circuits imprimés, l'approvisionnement en composants, l'assemblage de circuits imprimés SMT et DIP, la programmation de circuits intégrés, les tests de fonctionnement, l'emballage et la livraison.

Capacité d'assemblage de PCB et de PCB Unixplore

Paramètre	Aptitude
Couches	1 à 40 couches
Type d'assemblage	Traversant (THT), montage en surface (SMT), mixte (THT+SMT)
Taille minimale des composants	0201(01005 métrique)
Taille maximale des composants	2,0 po x 2,0 po x 0,4 po (50 mm x 50 mm x 10 mm)
Types de packages de composants	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Pas minimum des pads	0,5 mm (20 mil) pour QFP, QFN, 0,8 mm (32 mil) pour BGA
Largeur de trace minimale	0,10 mm (4 mils)
Espace de trace minimum	0,10 mm (4 mils)
Taille minimale du foret	0,15 mm (6 mils)
Taille maximale du tableau	18 po x 24 po (457 mm x 610 mm)
Épaisseur du panneau	0,0078 po (0,2 mm) à 0,236 po (6 mm)
Matériau du panneau	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Haute Fréquence, FPC, Rigid-Flex, Rogers, etc.
Finition de surface	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Type de pâte à souder	Avec ou sans plomb
Épaisseur du cuivre	0,5 once – 5 onces
Processus d'assemblage	Brasage par refusion, brasage à la vague, brasage manuel
Méthodes d'inspection	Inspection optique automatisée (AOI), rayons X, inspection visuelle
Méthodes de test en interne	Test fonctionnel, test de sonde, test de vieillissement, test de haute et basse température
Délai d'exécution	Échantillonnage : 24 heures à 7 jours, Analyse de masse : 10 à 30 jours
Normes d'assemblage de PCB	ISO9001 : 2015 ; ROHS, UL 94V0, IPC-610E classe II

Service EMS à valeur ajoutée Unixplore

● Service de préprogrammation IC avec fichier au format HEX, ELF et BIN.
● Appareil de test de fonction PCBA de contrôle des feux de circulation personnalisé selon les exigences de test du client
● Service de construction de boîtes, y compris la production de moules et de pièces pour boîtiers en plastique et en métal
● Revêtement conforme comprenant un revêtement de laque sélectif, un enrobage en résine époxy
● Faisceau de câbles et assemblage de câbles
● Assemblage du produit fini comprenant la boîte, l'écran, le commutateur à membrane, l'étiquetage et l'emballage personnalisé en carton ou en boîte de vente au détail.
● Divers tests tiers pour PCBA sont disponibles sur demande
● Assistance à la certification des produits

Procédure de production de PCBA

1.Impression automatique de pâte à souder
2.impression à la pâte à souder terminée
3.Sélection et placement SMT
4.Sélection et placement SMT terminés
5.prêt pour le soudage par refusion
6.soudure par refusion terminée
7.prêt pour l'AOI
8.Processus d'inspection de l'AOI
9.Placement des composants THT
10.processus de brasage à la vague
11.Assemblage THT terminé
12.Inspection AOI pour l’assemblage THT
13.Programmation CI
14.test de fonctionnalité
15.Vérification et réparation QC
16.Processus de revêtement conforme PCBA
17.Emballage ESD
18.Prêt pour l'expédition

Emballage

Pour PCBA

Pour le produit fini
