Comment fabriquer un PCBA léger de plantation fiable
Les lampes de plantation (luminaires LED horticoles) fonctionnent dans des conditions exigeantes : fonctionnement quotidien continu de 12 à 16 heures, environnements très humides (60 à 90 % HR) et stress thermique important. Le PCBA est l'épine dorsale de l'ensemble de l'appareil : une panne signifie ici une perte de récolte et un gaspillage d'énergie.
Avec 20 ans d'expérience dans l'électronique de puissance et la fabrication de PCB dans les secteurs industriels et agricoles, j'ai analysé des centaines de pannes de champs de culture lumineuse. Ce guide couvre la sélection des matériaux, la gestion thermique, la conception du spectre et les paramètres de fiabilité éprouvés pour la plantation de PCBA légers.
Ce qu'un PCBA léger de plantation doit faire
Une lampe de plantation PCBA soutient la photosynthèse des plantes grâce à la lumière artificielle. Contrairement à l'éclairage standard, le PCBA horticole doit fournir des longueurs d'onde spécifiques (rouge pour la floraison, bleu pour la croissance végétative) tout en gérant un fonctionnement continu à haute puissance.
Fonctions essentielles d'un luminaire de plantation PCBA :
- Contrôle de sortie spectrale :Pilote des puces LED à des longueurs d'onde précises (660 nm rouge, 450 nm bleu) avec un écart ≤ ± 5 nm
- Dissipation thermique :Élimine la chaleur des jonctions LED pour éviter une dépréciation prématurée du flux lumineux
- Régulation de puissance :Convertit l'entrée AC (85-265 V) ou l'entrée DC (12-52 V) en courant constant stable pour les guirlandes LED.
- Protection de l'environnement :Résiste à l’humidité et aux variations de température des serres
Différence clé par rapport au PCBA LED standard :La plantation de PCBA légers nécessite une densité de puissance plus élevée (40 W à 200 W+ par carte) et un réglage de spectre spécifique pour différents types de cultures.
Spécifications techniques de base
Exigences spectrales par stade de croissance
Basé sur les normes LED horticoles actuelles et les spécifications du fabricant.
Spécifications électriques et électriques
Plages de puissance dérivées des spécifications PCBA des lampes de plantation commerciales.
Spécifications physiques et thermiques
Basé sur les normes de fabrication de PCB pour les applications horticoles.
Sélection des matériaux PCB : critique pour la fiabilité
Le choix du matériau PCB détermine directement la durée de vie et les performances de la lampe de plantation.

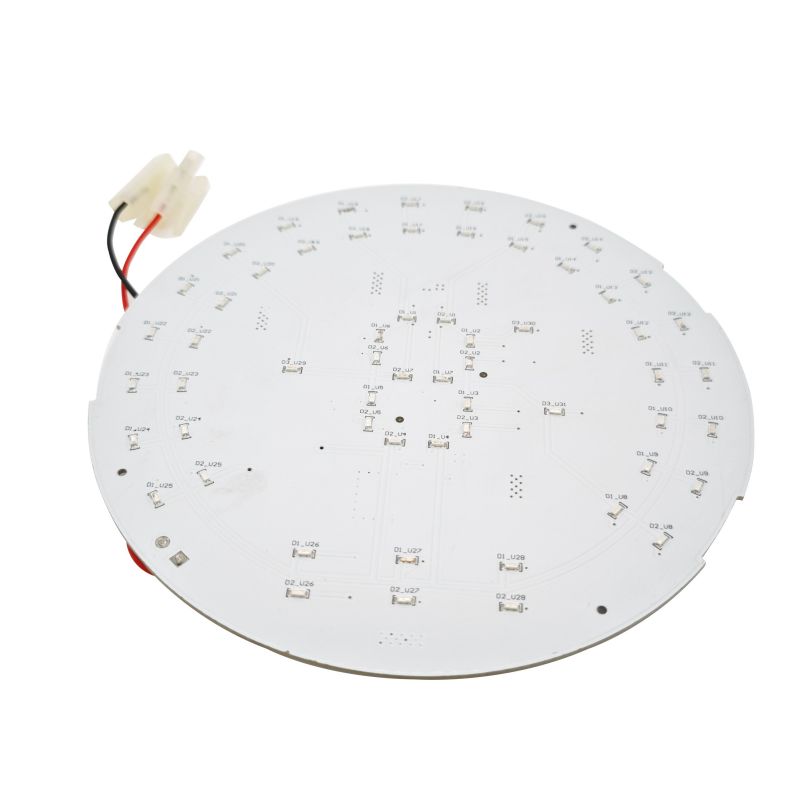

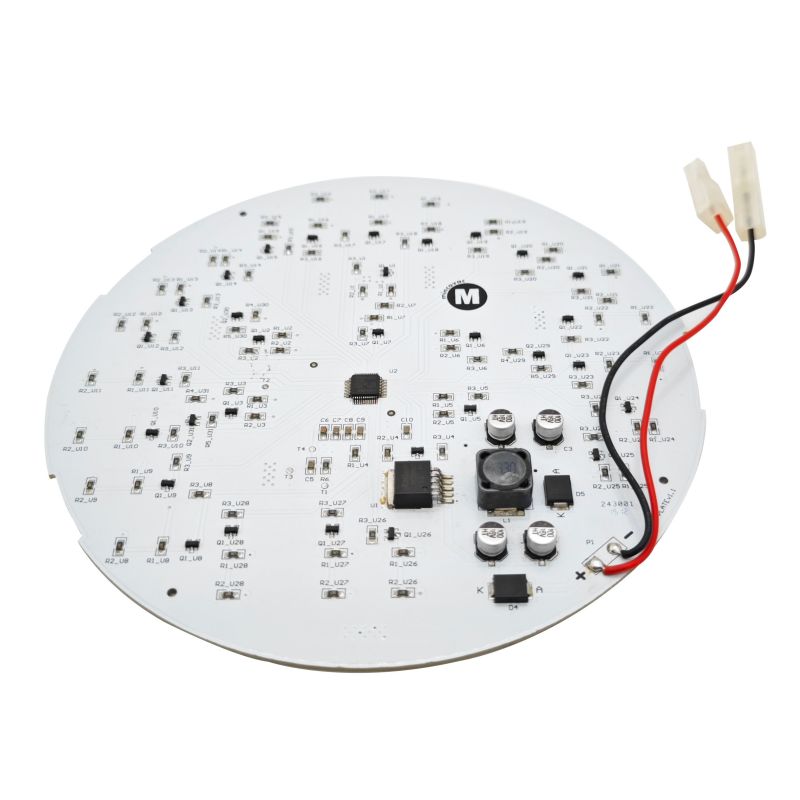

MCPCB en aluminium (le plus courant pour les lampes de plantation)
Les MCPCB en aluminium représentent plus de 80 % des PCBA légers de plantation commerciale. Ils offrent le meilleur équilibre entre performances thermiques et coût.
Quand choisir l’aluminium :La plupart des lampes de plantation commerciales de 40 W à 200 W. Le PCB en aluminium de 1 à 3 W/m·K est suffisant pour les densités de LED standard.

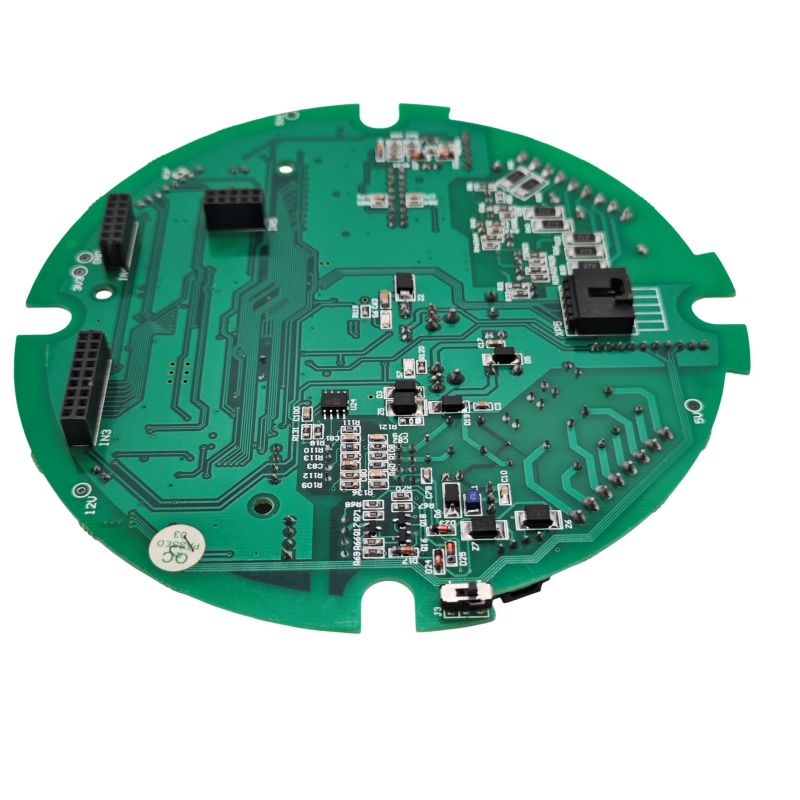

FR4 (sensible au coût ou à faible consommation)
Les PCBA pour lampes de plantation FR4 conviennent uniquement pour :
- Luminaires basse consommation inférieure à 30W
- Conceptions avec dissipateurs thermiques externes
- Candidatures à court terme ou amateurs
Limitation:FR4 ne peut pas dissiper efficacement la chaleur. Les températures de jonction des LED augmentent de 15 à 25 °C par rapport aux modèles MCPCB en aluminium équivalents.
PCBA en céramique (Premium / Haute Fiabilité)
Les substrats céramiques (alumine ou nitrure d'aluminium) éliminent entièrement la couche diélectrique, atteignant une conductivité thermique de 20 à 200+ W/m·K.
Idéal pour :Densité de puissance extrêmement élevée (>3 W/cm²) ou applications nécessitant une fiabilité absolue.
Gestion thermique pour un fonctionnement continu
Les lumières de plantation fonctionnent 12 à 16 heures par jour, 365 jours par an. La gestion thermique est le facteur de fiabilité n°1.
Optimisation du chemin thermique
Règle générale :Pour chaque réduction de 10°C de la température de jonction des LED, la durée de vie double.
Matériau d'interface thermique (TIM)
Entre le MCPCB et le dissipateur thermique du luminaire :
- TIM requis :Coussin thermique en silicone ou en céramique (minimum 3 W/m·K)
- Épaisseur:0,5 mm à 1,5 mm
- Compression:20-30% pour éliminer les trous d'air
Poids du cuivre pour les traces de courant
Basé sur les normes de capacité actuelles IPC-2221 pour l'éclairage horticole.
Conception du spectre et contrôle de la longueur d'onde
Les plantes nécessitent des spectres lumineux spécifiques pour différents stades de croissance. Le PCBA doit fournir ces longueurs d'onde avec précision.
Longueurs d'onde standard pour les lampes de plantation
Recommandations relatives au rapport rouge : bleu
Basé sur les directives de conception de LED horticoles provenant de sources industrielles.
Contrôle du courant pour la stabilité de la longueur d'onde
La longueur d'onde de la LED change avec la variation du courant. Pour maintenir la précision spectrale :
- Déviation de courant maximale :±2 % sur toutes les chaînes de LED
- Déviation recommandée :±1 % pour les modèles haut de gamme
- Méthode de mesure :Chute de tension de résistance série ou compteur de courant en ligne
Topologie du pilote et conception des circuits
Courant constant vs tension constante
Planter des PCBA légers nécessiteentraînement à courant constantpour chaque chaîne de LED afin de maintenir une longueur d'onde stable et d'éviter l'emballement thermique.
Circuits de protection requis
Protection de l'environnement pour les salles de culture
Les lampes de plantation fonctionnent dans des environnements très humides (60 à 90 % HR). La protection contre l'humidité est obligatoire pour un fonctionnement fiable.
Exigences en matière de revêtement conforme
Épaisseur minimale du revêtement :0,03 mm (1,2 mil)
Liste de contrôle pour la protection contre l'humidité
- Revêtement conformesur tous les joints de soudure et le cuivre exposé
- Empotagepour connecteurs et zones haute tension (en option pour les environnements extrêmes)
- Connecteurs scellés(IP65 minimum pour les serres extérieures ou à forte humidité)
- Finition de surface ENIG(empêche la corrosion du cuivre ; HASL n’est pas recommandé)
Limites de l'environnement d'exploitation
Règles de mise en page PCBA légères pour la plantation
Règle 1 : alimentation et signal séparés
- Gardez la section d'entrée AC/DC isolée des traces de lecteur LED.
- Distance dans l'air minimale : 3 mm entre les zones haute tension et basse tension
Règle 2 : raccourcir les boucles à courant élevé
- Placer les drivers LED le plus près possible des connecteurs LED
- Minimiser la zone de boucle pour réduire les EMI
Règle 3 : Conception de tampons thermiques pour les LED
- Chaque coussin thermique LED nécessite au minimum 9 vias thermiques (0,3 mm)
- Les vias doivent être remplis et bouchés pour la soudabilité
Règle 4 : Verser du cuivre pour le sol
- Utilisez un plan de masse solide sur la couche 2 (pour le MCPCB à 2 couches, la masse est le noyau métallique)
- Pour les conceptions FR4 : couche de sol dédiée avec un minimum de divisions
Règle 5 : Distribution d'énergie en guirlande
- Pour les PCBA de lampes de plantation linéaires longues (jusqu'à 1 500 mm), acheminez les traces d'alimentation comme un bus central
- Alimentez chaque segment LED depuis le bus, pas depuis la fin du segment précédent
Exigences de fabrication et d’assemblage
Spécifications de l'assemblage SMT pour la lumière de plantation PCBA
Tests de qualité pour la plantation de lumière PCBA
Pour la production commerciale de PCBA légers, il est recommandé de tester à 100 % ces paramètres :
- Contrôle de polarité des LED(inspection optique automatisée)
- Qualité du joint de soudure(AOI sur tous les composants de puissance)
- Tests ouverts/courts(sonde volante ou lit d'ongles)
- Validation thermique(base d'échantillon, 10 % de la production)
FAQ sur la plantation de lumière PCBA
Q1 : Quel est le meilleur matériau PCB pour une lampe de plantation haute puissance (200 W+) qui fonctionne 18 heures par jour ?
UN:Pour un fonctionnement continu à haute puissance,MCPCB en aluminium avec une conductivité thermique minimale de 3 W/m·Kest le choix standard. Voici la matrice de décision basée sur des données réelles de terrain :
Pourquoi l'aluminium plutôt que le FR4 pour une puissance élevée :Une lampe de plantation de 200 W génère une chaleur importante. FR4 a une conductivité thermique de seulement 0,3 à 0,5 W/m·K, agissant comme un isolant. La température de jonction des LED dépassera 100°C en quelques minutes, provoquant une dépréciation rapide du flux lumineux (perte de 30 à 50 % en 6 mois).
Alternative au PCBA en céramique :Pour une fiabilité extrême ou lorsque la taille du PCB est sévèrement limitée (densité de puissance élevée > 3 W/cm²), les substrats céramiques (alumine ou nitrure d'aluminium) éliminent entièrement la couche diélectrique, atteignant 20 à 200+ W/m·K. Cependant, le coût est 3 à 5 fois plus élevé que celui du MCPCB en aluminium.
Conclusion pour la plupart des producteurs commerciaux :Le MCPCB en aluminium haute performance (5 W/m·K) offre le meilleur équilibre entre coût et fiabilité pour les luminaires de 200 W+.
Q2 : Comment puis-je calculer le poids de cuivre requis pour mon PCBA léger de plantation afin d'éviter toute trace de surchauffe ?
UN:Utilisez la formule IPC-2221 avec ces directives spécifiques à l'horticulture. La surchauffe des traces est un mode de défaillance courant dans les lampes de plantation à haute puissance.
Étape 1 - Déterminez votre courant maximum par trace :
Pour une lampe de plantation typique de 100 W à 48 V : Courant = 100 W / 48 V = 2,08 A par chaîne
Étape 2 - Choisissez votre élévation de température autorisée (ΔT) :
- Hausse de 10°C :Conservateur pour une durée de vie de plus de 50 000 heures (recommandé pour les applications commerciales)
- Hausse de 20°C :Acceptable pour les produits grand public
- Hausse de 30°C :Risque élevé --- les traces affaibliront les joints de soudure au fil du temps
Étape 3 - Sélectionnez le poids du cuivre en fonction du courant :
Étape 4 - Calculez à l'aide de la formule simplifiée (pour les traces externes, 2 oz de cuivre) :
Largeur (mils) = Courant (ampères) × 35 (pour ΔT=20°C)
Exemple pour 2,08A : 2,08 × 35 = largeur minimale de 73 mils (1,85 mm)
Ajout d'une marge de sécurité de 20 % :73 × 1,2 = 88 mils (2,23 mm)
Recommandation professionnelle pour la plantation de PCBA légers :
- Utilisez 2 onces de cuivre minimumpour toutes les traces transportant >1A
- Utilisez 3 onces de cuivrepour les traces transportant > 3 A ou lorsque l'espace sur la carte est limité
- Ajouter une ouverture pour le masque de souduresur les traces à courant élevé --- une soudure supplémentaire augmente la capacité de courant de 20 à 40 %
Méthode de vérification :Après l’assemblage du prototype, mesurez la température des traces avec une caméra infrarouge à pleine charge. Si une trace dépasse 70°C, augmenter le poids du cuivre ou élargir la trace.
Q3 : Qu'est-ce qui cause un rendement lumineux inégal ou un scintillement dans la lumière de plantation PCBA, et comment puis-je y remédier ?
UN:Un flux lumineux inégal et un scintillement sont généralement causés parinadéquation actuelle entre les chaînes de LED parallèlesoucapacité globale insuffisante. Voici la séquence de diagnostic :
Cause première 1 – Inadéquation actuelle dans les chaînes parallèles (la plus courante) :
Lorsque plusieurs chaînes de LED sont connectées en parallèle à un seul pilote à courant constant, de petites différences de tension directe (Vf) font qu'une chaîne consomme plus de courant que les autres. La chaîne la plus chaude consomme le plus de courant, chauffe davantage (Vf diminue avec la température) et consomme encore plus de courant --- emballement thermique.
Solution:
- Utilisez unpilote à courant constant séparé par chaîne(à privilégier pour les puissances élevées)
- Ou ajouterrésistances d'équilibrage(0,5-2Ω) en série avec chaque chaîne pour égaliser le courant
- Puissance de la résistance : P = I² × R (par exemple, 1A² × 1Ω = résistance 1W)
Cause première 2 – Capacité globale insuffisante à la sortie du pilote :
La gradation à modulation de largeur d'impulsion (PWM) crée un scintillement visible si la capacité de sortie est trop petite. Le courant LED augmente et diminue à chaque cycle PWM.
Réparer:Ajoutez un condensateur électrolytique de 100 à 470 µF sur la sortie LED, ainsi qu'un condensateur céramique de 10 µF pour le filtrage haute fréquence.
Cause première 3 – Mauvais joints de soudure sur les connexions LED :
Un joint de soudure fissuré ou froid sur un plot LED crée une connexion intermittente. La LED peut scintiller, s'atténuer ou complètement tomber en panne lorsque la carte chauffe et refroidit.
Méthode de détection :
- Tapotez doucement chaque LED avec un outil en plastique pendant que la lumière fonctionne
- En cas de scintillement, refusionner le joint de soudure
- Pour les LED SMT, inspectez sous grossissement la présence de fissures autour du tampon.
Cause première 4 - Largeur de trace inadéquate provoquant une chute de tension :
Des traces longues et étroites sur les chaînes haute puissance créent une chute de tension. Les LED situées à l'extrémité de la trace reçoivent moins de courant que celles situées à proximité du pilote.
Réparer:
- Calculer la chute de tension : V_drop = I × R_trace
- Pour une corde de 2A sur une trace de 100mil (2,54mm) 1oz sur 24 pouces : R ≈ 0,24Ω, V_drop ≈ 0,48V
- Cela peut être acceptable. Pour V_drop >0,5 V, augmentez la largeur de trace ou utilisez 2 oz de cuivre
Validation rapide :Mesurez la tension au niveau de la première LED et de la dernière LED de chaque chaîne. Si la différence dépasse 0,3 V, mettez à niveau la conception de la trace.
Liste de contrôle des tests de production pour la plantation de PCBA légers
Avant d'approuver un PCBA léger de plantation pour la production de masse, vérifiez ces cinq tests :
| Test | Méthode | Critères de réussite/échec |
|---|---|---|
| Sortie spectrale | Sphère intégratrice ou spectromètre | Déviation de longueur d'onde ≤ ± 5 nm par rapport à la cible |
| Performance thermique | Caméra IR après 1 heure à pleine charge | Aucun point >70°C ; Pastilles LED <60°C |
| Solde courant | Mesurer le courant dans chaque chaîne parallèle | Écart entre les chaînes <5 % |
| Résistance à l'humidité | 85% HR à 40°C pendant 48 heures, alimenté | Pas de corrosion, pas de scintillement, pas de panne |
| Vérification de la durée de vie (accélérée) | 85°C/85% HR, 1000 heures (test THB) | Dépréciation du lumen <10 % |
Pour les commandes commerciales :Demandez la documentation PPAP (Production Part Approval Process), y compris les rapports d'imagerie thermique et les données de vérification spectrale.
Résumé : Liste de contrôle PCBA pour une lumière de plantation fiable
Une lampe de plantation PCBA fiable combine une gestion thermique appropriée (MCPCB en aluminium, cuivre de plus de 2 oz, vias thermiques), un contrôle précis du spectre (entraînement à courant constant, écart de longueur d'onde ≤ ± 5 nm) et une protection de l'environnement (revêtement conforme, connecteurs scellés). Les défaillances de champ les plus courantes --- flux lumineux inégal, scintillement et défaillance prématurée des LED --- sont dues à une conception thermique inadéquate ou à une inadéquation de courant entre les chaînes parallèles. Donnez la priorité au cuivre de 2 onces, aux pilotes de courant constant séparés par canal et aux tests de validation thermique pour atteindre plus de 50 000 heures de fonctionnement dans des environnements de culture commerciale.
