Avec 20 ans d'expérience dans la fabrication électronique et le référencement, j'ai audité des centaines d'assemblages de panneaux de sortie. Ce guide couvre les spécifications techniques, les normes de conformité et les mesures de performances réelles que recherchent réellement les gestionnaires d'installations et les prescripteurs.

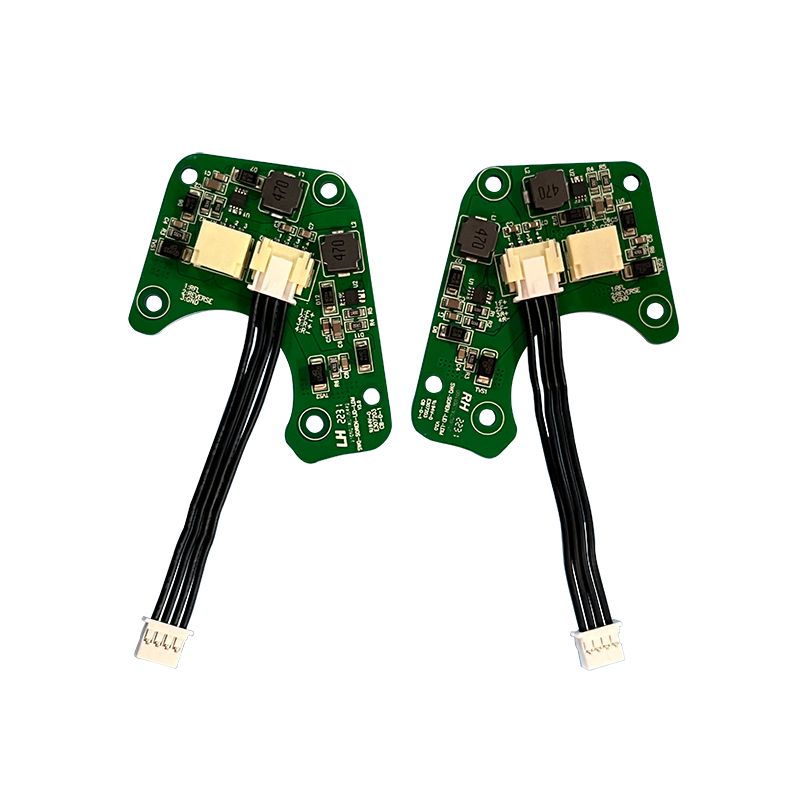

Qu'est-ce qui différencie un panneau de sortie PCBA ?
Contrairement aux panneaux lumineux standards, une enseigne de sortie PCBA doit gérer trois fonctions simultanées :
- Chemins d'alimentation doubles :Entrée de ligne CA (120 V ou 277 V) plus un circuit de charge de batterie de secours.
- Commutation de transfert d'urgence :Basculement automatique vers la batterie CC dans les 0,1 secondes suivant la perte de puissance.
- Gestion des chaînes LED :Contrôle à courant constant pour 6 à 36 LED rouges ou vertes.
Étant donné que les codes du bâtiment imposent 90 minutes d'éclairage en cas de panne de courant, la conception du PCBA doit donner la priorité à un faible courant de repos et à une charge fiable de la batterie.
Spécifications techniques de base
Tous les paramètres répertoriés ci-dessous respectent ou dépassent les normes UL 924 et NFPA 101. Vérifiez toujours les certifications auprès de votre fournisseur.
Puissance d'entrée et de sortie
ParamètreValeur standardConformitéTension d'entrée (AC)120 V/277 V/347 V (50-60 Hz)UL 924Tension en mode d'urgence6 V à 12 V DC (batterie NiCd ou LiFePO4)NFPA 101Puissance de sortie totale2 W à 8 W (dépend du nombre de LED)Energy StarFacteur de puissance (mode AC)≥0,90 à pleine chargeIEC 61000-3-2Efficacité>82% (conversion AC-DC)Normes DOE 2021
Spécifications de charge de la batterie
ParamètreValeurNotesTension de charge (NiCd)7,2 V à 8,4 V (pour un pack nominal de 6 V)Compensation de températureCourant de charge50 mA à 200 mA (courant constant)Empêche la surchauffeType de batterie pris en chargeNiCd, NiMH, LiFePO4Détection automatique sur PCB haut de gammeTemps de recharge24 heures (100 % de capacité)Conforme aux exigences ULCoupure de batterie faible5,4 V ±0,2VEmpêche les décharges profondes
Environnemental et physique
ParamètreÉvaluationTempérature de fonctionnement0°C à +50°C (intérieur) / -10°C à +55°C (endroit humide)Température de stockage-20°C à +60°CPCB Matériau de baseFR4 (Tg 130°C minimum) ou CEM-1 pour les versions à coût réduitÉpaisseur du cuivre1 oz. à 2 onces. (les traces d'alimentation primaire nécessitent 2 oz.)Indice d'inflammabilitéUL 94V-0 (marqué à bord)
Principales caractéristiques de conception d'un PCBA conforme à la norme UL 924
Un conforme au codePanneau de sortie PCBAn’est pas facultatif. Voici ce que les inspecteurs vérifient.
1. Transfert d'urgence automatique
- Temps de transfert :La carte doit passer du secteur à la batterie en moins de 0,1 seconde. Tout retard visible à l’œil humain échoue à l’inspection.
- Circuits de test :Les points de test à bouton-poussoir intégrés doivent simuler une panne de courant sans débrancher le secteur CA. Il s'agit d'une fonctionnalité obligatoire UL 924.
2. Système de gestion de batterie (BMS)
- Protection contre les surcharges :Le PCBA doit arrêter de charger lorsque la tension de la batterie atteint 8,4 V (pour les packs NiCd 6 V).
- Protection contre l'inversion de polarité :Les diodes sur l'entrée de la batterie évitent les dommages si l'installateur connecte la batterie à l'envers. C’est l’une des principales causes d’échecs sur le terrain.

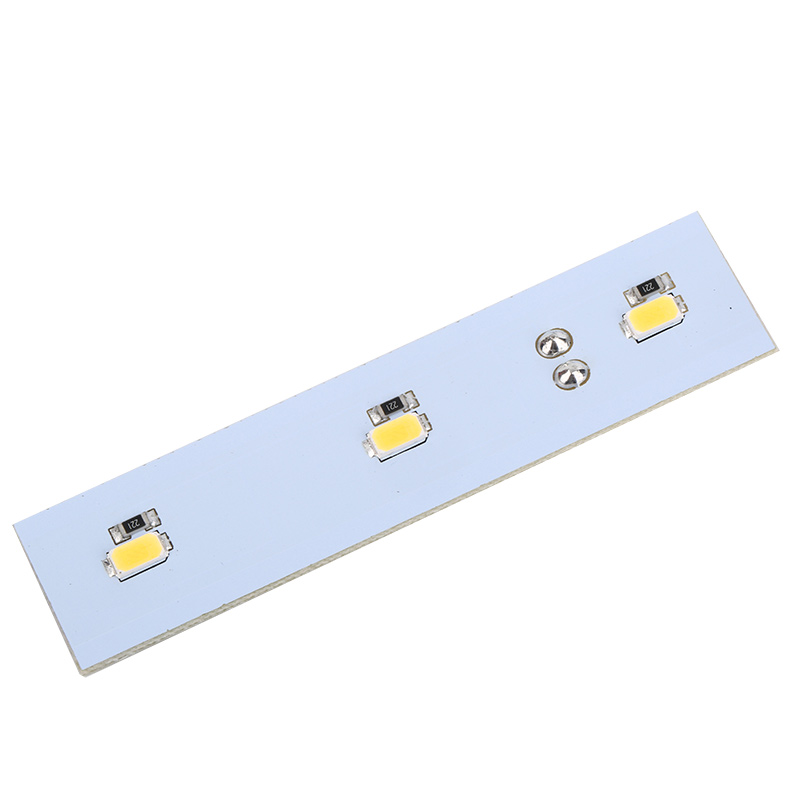

3. Flexibilité de configuration des LED
La plupart des cartes PCBA de panneau de sortie prennent en charge plusieurs configurations de LED :
- Série 6 LED :Norme pour les panneaux en aluminium extrudé (rouge ou vert).
- 12 LED parallèles + série :Commun pour les panneaux double face (montage dans le couloir ou au plafond).
- 18 à 36 matrices de LED :Utilisé pour les panneaux de sortie à haute luminosité (plus de 100 candela).

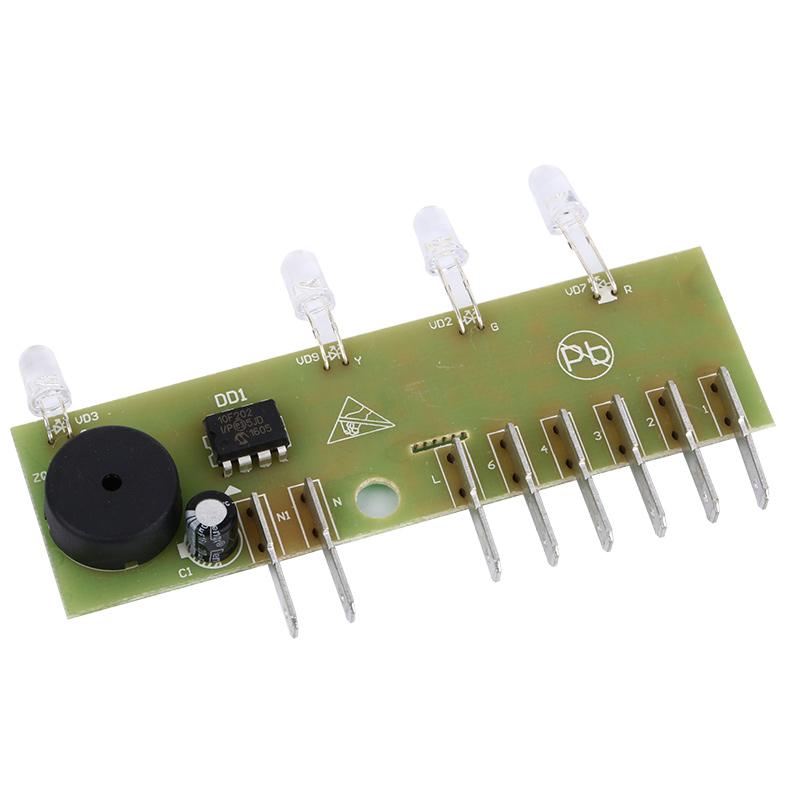

4. Autodiagnostic (unités avancées)
Les PCBA Premium incluent un microcontrôleur qui :
- Enregistre la capacité de la batterie tous les 30 jours.
- Fait clignoter une LED d'état rouge/vert pour indiquer l'état de la batterie.
- Signale une alarme sonore (en option) lorsque la batterie tombe en dessous de 80 % de sa capacité nominale.
Certifications que vous devez vérifier
Avant de commander unPanneau de sortie PCBA, demandez ces trois documents :
CertificationJuridictionCe qu'il vérifieUL 924États-UnisÉquipement d'éclairage et d'alimentation de secoursNFPA 101 (Life Safety Code)États-UnisDurée d'éclairage (90 min) et temps de transfertCSA C22.2 No. 141CanadaÉquipement d'éclairage de secoursRoHS 3 (2015/863/UE)UEAucune substance dangereuse restreinte
Avertissement:Un PCBA sans marque UL visible sur la couche sérigraphiée n'est presque certainement pas certifié. Les inspecteurs sur le terrain peuvent faire échouer l'ensemble de votre bâtiment pour cela.
Indicateurs de qualité de fabrication
Utilisez cette liste de contrôle lors de l'évaluation d'un fournisseurPanneau de sortie PCBA.
- Enregistrement du masque de soudure :Le désalignement ne doit pas dépasser 0,005 pouces. Le cuivre exposé sur les traces haute tension présente un risque d'électrocution.
- Lisibilité de la sérigraphie :Tous les indicateurs de composants (R1, C2, IC1), les marqueurs de polarité et les numéros de fichier UL doivent être clairement lisibles après l'assemblage.
- Composants traversants :Les connecteurs de batterie et les commutateurs de test doivent être soudés à la vague et non à la main, pour éviter les joints froids.
- Revêtement conforme (facultatif) :Pour les endroits humides (toilettes, sorties extérieures couvertes), le PCBA a besoin d'un revêtement conforme en acrylique ou en uréthane. Recherchez une finition mate ou brillante sur tous les composants.
FAQ PCBA sur les panneaux de sortie
Vous trouverez ci-dessous trois questions techniques que je reçois fréquemment de la part des ingénieurs des installations et des spécialistes des achats.
Q1 : Puis-je utiliser un PCBA de pilote de LED standard pour mon panneau de sortie au lieu d'un PCBA de panneau de sortie dédié ?
UN:Non, et voici pourquoi c'est dangereux. Un pilote de LED standard PCBA ne dispose pas de trois circuits critiques :
1. Commutation de batterie de secours :Les pilotes standard ne détectent pas la perte de courant alternatif. Votre panneau de sortie s'assombrirait immédiatement en cas de panne, enfreignant ainsi la norme NFPA 101 qui exige 90 minutes d'éclairage.
2. Déconnexion basse tension :Sans cela, le PCBA continuera à vider la batterie en dessous de 5 V, détruisant définitivement les cellules NiCd ou LiFePO4 en trois cycles.
3. Interface du bouton de test :Les inspecteurs en bâtiment nécessitent une fonction de test manuel. Les pilotes standard n'incluent pas ce chemin de signal.
L’essentiel :Achetez un UL 924 répertoriéPanneau de sortie PCBAseulement. Les économies de 5 $ réalisées sur une carte générique coûteront des milliers de dollars en échecs d'inspection.
Q2 : Mon panneau de sortie PCBA chauffe. Les LED s'éteignent après 30 minutes de fonctionnement sur batterie. Qu'est-ce qui a échoué ?
UN:Vous avez un problème de dégradation de batterie, pas un problème de LED. Voici la séquence de diagnostic :
1. Vérifiez la tension de charge :Avec l’alimentation secteur appliquée, mesurez entre les bornes de la batterie. Vous devriez voir 7,2 V à 8,4 V (pour un pack NiCd 6 V). Si la tension est inférieure à 6,5 V, le circuit de charge sur le PCBA est en panne.
2. Testez la capacité de la batterie :Débranchez la batterie et chargez-la avec une résistance qui consomme 200 mA. Un pack NiCd 6 V sain doit rester au-dessus de 5,4 V pendant au moins 90 minutes.
3. Examiner la corrosion :Les batteries NiCd perdent de l'hydroxyde de potassium après 3 à 5 ans. Ce résidu cristallin blanc mange les traces de cuivre sur le PCBA. Si vous voyez de la poudre blanche quelque part, remplacez immédiatement la batterie et le PCBA.
Correctif courant :Remplacez la pile tous les 4 ans, même si le panneau fonctionne. Cela évite toute perte de capacité cachée.
Q3 : Comment puis-je vérifier qu'un lot de 500 cartes PCBA pour panneaux de sortie est conforme aux normes UL sans tester chacune d'entre elles ?
UN:Vous comptez sur trois niveaux de vérification :
1. Service de suivi UL (FUS) :Chaque véritable PCBA répertorié UL provient d'une usine qui permet des audits UL inopinés. La marque UL sur la carte doit inclure un numéro de fichier (par exemple, UL E123456). Recherchez ce numéro dans la base de données Product iQ d'UL. Si elle n’apparaît pas, la marque est contrefaite.
2. Correspondance du code de date :La sérigraphie PCBA doit avoir un code de date (format YYWW). Assurez-vous que ce code de date correspond à la période de production du rapport de certification UL. Les planches fabriquées en dehors de cette fenêtre ne sont pas couvertes.
3. Tests destructifs aléatoires :Pour 500 unités, sacrifiez 2 planches. Ouvrez-les et inspectez :
- Calibre correct du fusible (par exemple, 250 V 3 A à fusion lente).
- Isolation adéquate du transformateur (dégagement minimum de 0,125 pouce entre le primaire et le secondaire).
- Aucune substitution de composants non approuvée (par exemple, condensateurs à 85°C au lieu de 105°C).
Conseil de pro :Demandez l'« Avis d'autorisation UL » à votre fournisseur avant de payer pour des commandes importantes.
Résumé : Sélectionner le bon panneau de sortie PCBA
Une qualitéPanneau de sortie PCBAse définit par trois caractéristiques non négociables :
1. Homologation UL 924avec un numéro de dossier vérifiable.
2. Transfert automatique en moins de 0,1 secondeavec une déconnexion basse tension appropriée.
3. Circuit de charge de batterieconçu pour la chimie NiCd, NiMH ou LiFePO4.
Pour les gestionnaires d’installations, donnez la priorité aux cartes avec autodiagnostic. Pour les OEM, spécifiez toujours 2 oz de cuivre sur les traces d'alimentation et les stratifiés UL 94V-0. La documentation de fabrication vérifiée et la certification par un tiers restent le seul chemin fiable vers la conformité au code et la sécurité des occupants.
